PDM (Pile Driving Monitor) -打撃杭変位の自動読取り装置-

2024/08/29 更新
  • PDM計測システム概要

NETIS登録番号：QSK-200002-A

概要

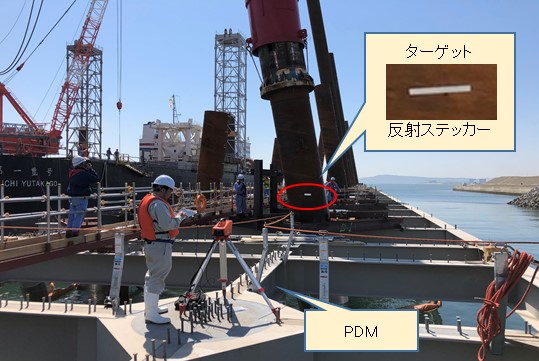

ハンマ打撃による杭打ち作業において、打ち止め時の変位量の計測、読み取りを非接触方式にて自動化する技術である。

お問い合わせ
製品概要 施工事例・実績

新規性

・「杭直下での人的作業」から「非接触方式にて遠隔計測」に変えた。
・「手動測定・手動読み取り」から「自動計測・自動読み取り」に変えた。
・「熟練作業員」の測定者から「普通作業員」でも計測できるように変えた。

期待される効果

非接触方式測定により作業員の安全性が向上するとともに、貫入量とリバウンド量の自動計測と自動読み取りにより作業員の熟練度を必要とせず施工性が向上する。

適用条件

① 自然条件
・日照条件により、反射ステッカーの必要枚数を調整する。
② 現場条件
・機械設置点に2×2m程度のスペースを必要とし、杭と機械設置点が見通せること。
・反射ステッカー設置用の足場を必要とする。
③ 技術提供可能地域
・制限なし。
④ 関係法令等
・特になし。

施工事例・施工実績

工事採用実績

国
2件
公
0件
他
0件

施工手順
