3D鋼管杭打設管理システム
2024/08/30 更新-

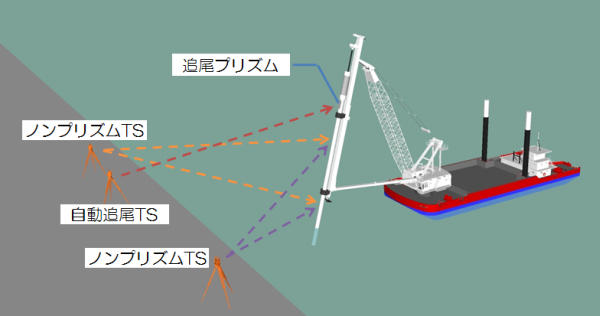

計測状況図
-

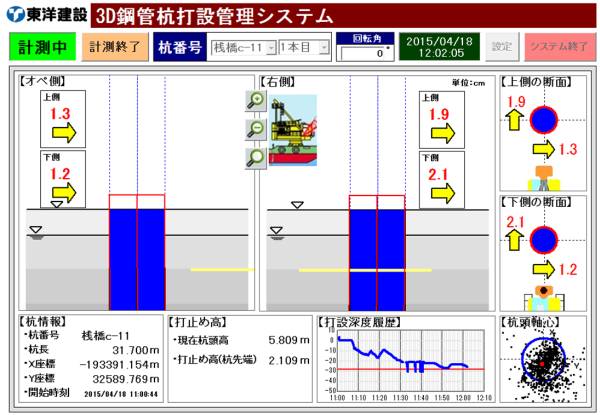

モニター表示画面
NETIS登録番号：CBK-150003-VR
概要
高さの異なる2点の杭位置をノンプリズム式トータルステーション(以下、TSと称す)で視準し、同時に自動追尾式TSにより計測した高さ情報を加えて、無人作業で杭の任意の位置での移動量や傾斜をモニターに表示できるシステム。
新規性
杭の誘導は、トランシットで視準して、その内容をオペレータに伝達していた。本システムでは、平面位置のズレを計測するノンプリズムTSと杭の施工高さを計測する自動追尾式TSを用いて、任意の異なる高さ2点の杭の移動量をモニターに表示でき、局所的なズレだけでなく、任意の2点から杭全体のズレ方向や量をイメージすることができる。これにより、オペレータが方向修正を容易に行うことができる。
期待される効果
・自動計測が可能なTSを用いた計測により、2方向からのトランシットの視準者を配置する必要が無くなり、省力化することができる。
・高さの異なる2点を計測することで、施工中の杭の水平移動や傾斜といったズレが3次元で把握でき、施工精度が向上する。
・高さの異なる2点を計測することで、施工中の杭の水平移動や傾斜といったズレが3次元で把握でき、施工精度が向上する。
適用条件
①自然条件
特になし
②現場条件
トータルステーションの設置が可能であること(杭までの距離:200m以内、設置スペース:1m2×3台=3m2)
③技術提供可能地域
技術提案地域については制限なし
④関係法令等
特になし
特になし
②現場条件
トータルステーションの設置が可能であること(杭までの距離:200m以内、設置スペース:1m2×3台=3m2)
③技術提供可能地域
技術提案地域については制限なし
④関係法令等
特になし
施工事例・施工実績
工事採用実績
- 国
- 0件
- 公
- 1件
- 他
- 0件
