全方向つり上げ用スクリュークランプ
2024/11/12 更新-

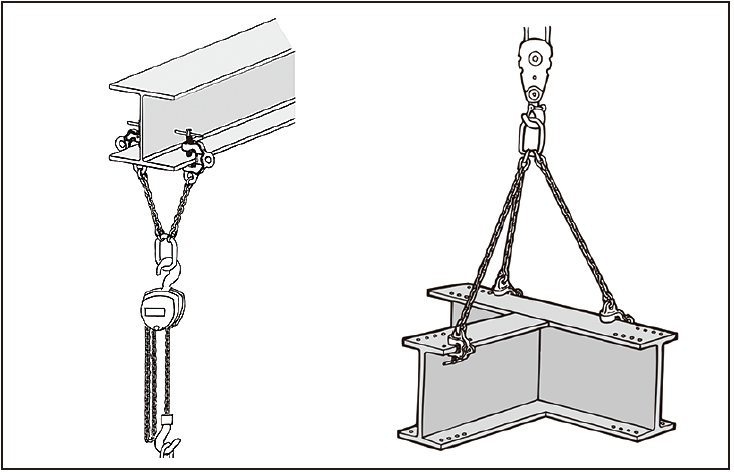

使用例
-

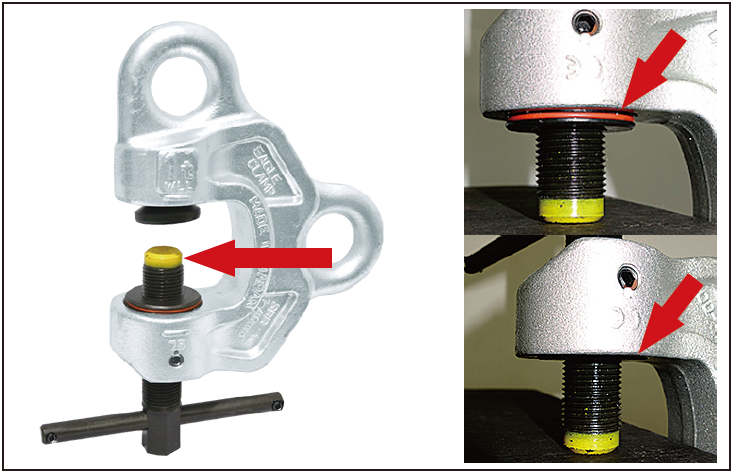

ねじ式クランプの作動機構
NETIS登録番号：KK-220010-A
概要
建設現場において鉄骨等を高所へ吊り上げる際に使用するクランプ製品の技術である。
特徴：
1.締付状態確認機構：締付確認ラインが本体に収容されることで締付状態を締付ねじ側から目視可能
2.球面アゴ（球面アゴの回転等によるくい込み力）
3.先端旋回パッド式締付ねじ：締付ねじの先端がねじ本体とは独立して旋回（少ない力で効率よく取り付け可能、締付け時の回転による歯先の摩耗を軽減）
新規性
締付状態を締付ねじ側から目視確認でき、締付ねじと先端パッドが独立して旋回可能で、球面アゴが回転する
期待される効果
・締付確認ラインにて締付確認が容易で施工性の向上
・球面アゴの回転により、くい込み力が増加し、落下リスクの低減により安全性が向上
・締付ねじと先端パッドが独立して旋回するため、少ない力で効率よく取り付け可能で、締付け時の回転による歯先の摩耗を軽減し品質が向上
・球面アゴの回転により、くい込み力が増加し、落下リスクの低減により安全性が向上
・締付ねじと先端パッドが独立して旋回するため、少ない力で効率よく取り付け可能で、締付け時の回転による歯先の摩耗を軽減し品質が向上
適用条件
① 自然条件
・強風のため、クレーンに係る作業の実施について危険が予想されるときは、当該作業を中止する
② 現場条件
・特になし
③ 技術提供可能地域
・日本全国技術提供可能
④ 関係法令等
・クレーン等安全規則
・強風のため、クレーンに係る作業の実施について危険が予想されるときは、当該作業を中止する
② 現場条件
・特になし
③ 技術提供可能地域
・日本全国技術提供可能
④ 関係法令等
・クレーン等安全規則
施工事例・施工実績
施工手順
