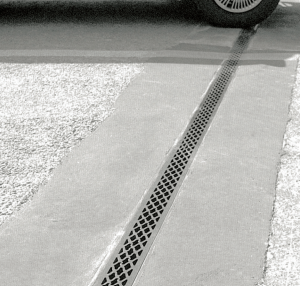

3S-Vジョイント（歩道用）

型番	質量 （kg/1.8m）	伸縮量 常時性能 （mm）	伸縮量 橋軸方向 （mm）	伸縮量 橋軸直角方向 （mm）	地震許容移動量 橋軸方向 （mm）	標準遊間 中立温度時 （mm）	最大床版遊間 最低温度時 （mm）
3S-20V	37.8	20.0	+10／-10		+10／-21	65.0	75.0
3S-30V	39.3	30.0	+15／-15		+15／-26	70.0	85.0
3S-40V	40.8	40.0	+20／-20		+20／-30	85.0	105.0

設置区分

車道用 歩道用 縦目地

タイプ

荷重支持型 突合せ型 埋設型

装備

積雪地対応 二次止水 地覆止水 斜角対応

適用

コンクリート橋用 鋼橋用 鋼床版用

構造性

突合せ型のゴム製伸縮装置である。断面が小さく、既設床版への影響が少ないため、PC桁にも適用可能である。

耐久性

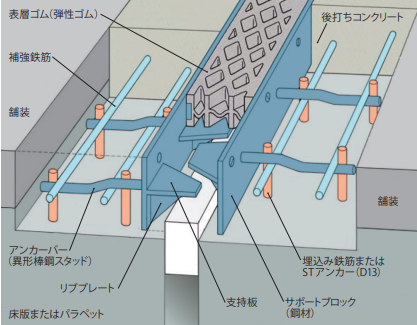

荷重支持型のゴム構造と支持板の組み合わせにより、堅牢な構造である。断面が小さく、応力集中を抑える設計となっており、耐久性が高い。

走行性

断面が小さく段差が生じにくい構造であるため、走行性は良い。ゴム構造により振動を緩和し、車両通過時の騒音も低減される。

止水性

高性能ゴム材と支持板の一体構造により、止水性を有する。ゴム部が荷重を支持しつつ密着性を保つことで、変形にも対応し、漏水を防止する。止水性能の推定耐用年数は30年程度と見込んでいる（参考値）。

環境性（騒音）

小断面かつゴム製構造であるため、車両通過時の騒音や振動を抑制し、周辺環境への影響が少ない装置である。廃材の発生も抑えられることから、環境負荷の低減に寄与する。

施工性

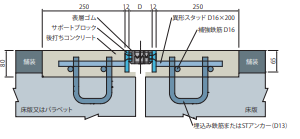

小断面かつ簡素な構造であるため、施工の省力化が可能である。アンカーバー形式を採用しており、比較的軽量で人力による運搬・設置が容易である。既設床版への影響が少なく、PC桁にも適用可能な施工性を有する。

推定耐用年数（参考値）

30年程度（参考値）
社内試験（NEXCO試験法438に準拠した止水性能試験）により、標準的な使用条件下における止水性能の推定耐用年数は30年程度と見込んでいる。

経済性（初期コスト）

お問い合わせください。

見積もり依頼

経済性（LCC）

お問い合わせください。
