ハニカム防音パネル(テクセルSAINT)
2024/06/06 更新-

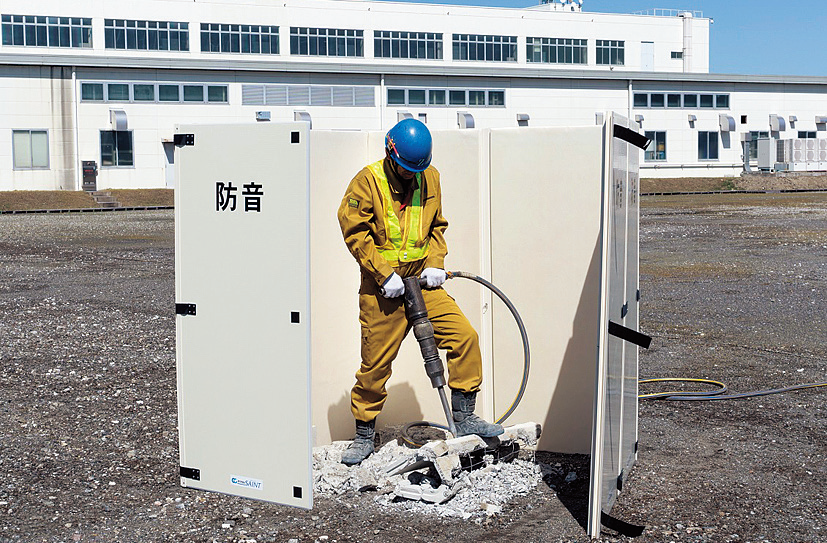

斫り作業における使用例（FX-1800）
-

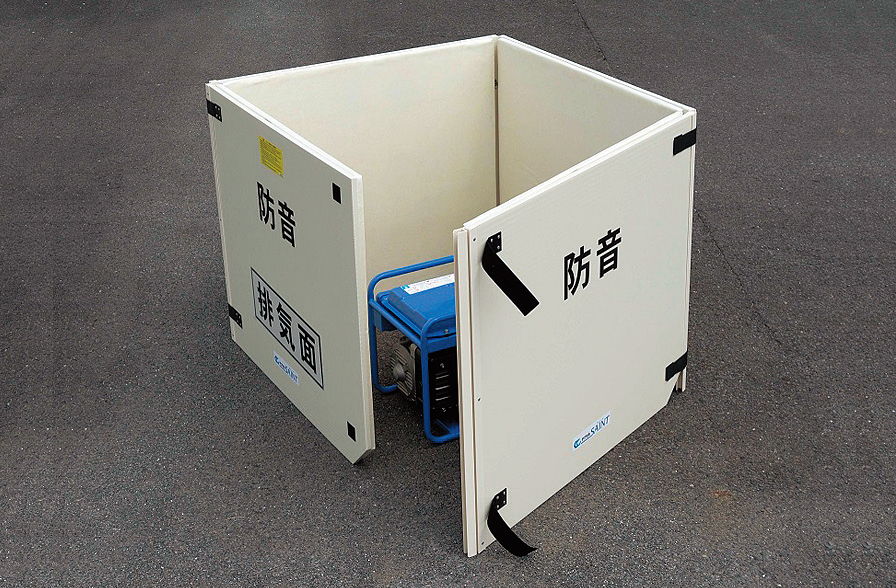

エンジン式小型発電機での使用例（FX-1000HR）
NETIS登録番号：KT-190086-VE
概要
パネル表面に微細な開孔を設け、素材内部をハニカム構造としたパネルにより、施工現場の騒音を低減する技術。
新規性
・防音壁のパネルをプラスチック製段ボール（グラスウール無し）から、パネル表面に微細な開孔を設け、素材内部をハニカム構造としたパネルに変更した。
・パネルの差込用のフレーム、及びパネルの転倒防止用のファスナーを新たに設置した。
・パネルの差込用のフレーム、及びパネルの転倒防止用のファスナーを新たに設置した。
期待される効果
１．パネル表面に微細な開孔を設け、素材内部をハニカム構造としたパネルに変更したことにより、
・ヘルムホルツ共鳴原理により、500Hzから高周波数域において最大15dbの騒音低減が可能となり、騒音低減能力が向上する（品質の向上）。
・騒音低減能力が向上する結果として、騒音源周囲の作業環境の向上、周辺環境への影響を低減する（作業環境の向上、周辺環境への影響の低減）。
２．パネルの差込用のフレーム、及びパネルの転倒防止用のファスナーを新たに設置したことにより、パネル設置作業が単純化したために組立設置が一人でも可能となり、設置作業の施工性が向上する（施工性の向上）。
・ヘルムホルツ共鳴原理により、500Hzから高周波数域において最大15dbの騒音低減が可能となり、騒音低減能力が向上する（品質の向上）。
・騒音低減能力が向上する結果として、騒音源周囲の作業環境の向上、周辺環境への影響を低減する（作業環境の向上、周辺環境への影響の低減）。
２．パネルの差込用のフレーム、及びパネルの転倒防止用のファスナーを新たに設置したことにより、パネル設置作業が単純化したために組立設置が一人でも可能となり、設置作業の施工性が向上する（施工性の向上）。
適用条件
①自然条件
・特になし
②現場条件
・設置スペースとして、概ね1.0m2（1.0m×1.0m）程度のスペースが必要であること
③技術提供可能地域
・制限なし
④関係法令等
・特になし
・特になし
②現場条件
・設置スペースとして、概ね1.0m2（1.0m×1.0m）程度のスペースが必要であること
③技術提供可能地域
・制限なし
④関係法令等
・特になし
施工事例・施工実績
施工手順
会社情報
- 会社名
- 岐阜プラスチック工業（株）
- TEL
- 058-265-2232
- 企業情報
- 公式サイト
