残存型枠で構築するブロック積擁壁（フラットテックウォール）

2021/03/05 更新

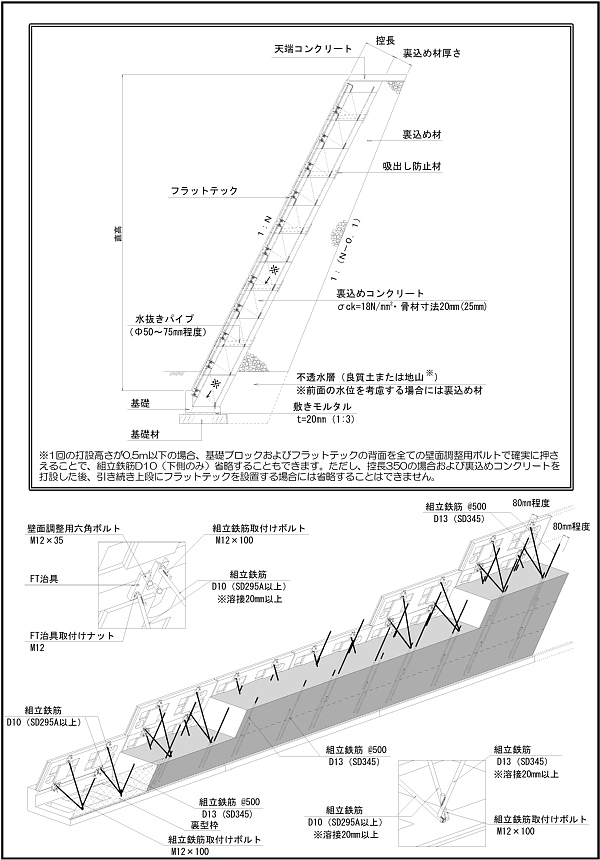

標準断面図および模式図
フラットテック自立システムの概要

NETIS登録番号：QS-190048-A

概要

道路工事および河川工事等において、のり面を保護する擁壁施工の省力化。

お問い合わせ

製品概要

新規性

・熟練工によるブロック積（石積）作業を軽減できる作業形態にした。
・間知ブロック等を設置と同時に自立できるコンクリートパネル（高さ50㎝、幅100㎝、厚さ6㎝およびデザインパネル7㎝）に変えた。
・パネル設置（自立）後の微調整（位置・勾配）をインパクトレンチで行えるようにした。
・FT治具により、パネルを任意の位置に設置（自立）できるため、ずらし積みに対応できるようにした。
・現場打ち基礎をプレキャスト基礎に変えた。
・納入荷姿をコンパクトにした。

期待される効果

・施工の軽作業化による作業員の負担軽減。
・パネルの設置スピードを大幅に向上できる。
・ずらし積みの場合、曲線区間におけるパネル間の隙間を最小に抑えることができる。
・ずらし積みの場合、曲線半径が小さい区間においても、基礎ブロックの適用効果が発揮できる。
・直線および曲線施工ともに施工性の向上を図ることができる。
・胴込めコンクリートの打設面が連続する構造のため、打設作業を効率的に行うことができる。
・板状のコンクリート製品のため、端部やコーナー処理が比較的容易にできる。
・納入荷姿がコンパクトなため、受入れや配置にかかる時間を短縮できる。
・広い仮置きスペースを必要としないため、狭い現場にも対応できる。
・生産性の向上および工期短縮が期待できる。
・熟練工を必要としないため、外注工事を抑えることができる。

適用条件

① 自然条件
・溶接作業以外は少雨程度であれば施工可能。
② 現場条件
・製品の仮置きは、2m×5m（10m2）のスペースで90枚（45m2）分可能。
・敷き木を用いて2段積みとした場合には、180枚（90m2）分可能。
・施工機械の作業スペースは、3.5m×10m程度。
・施工機械の大きさは、バックホウ（クレーン機能付）0.28m3程度、またはラフテレーンクレーン4.8t程度以上。
・施工機械の標準は、バックホウ（クレーン機能付）0.8m3、またはラフテレーンクレーン10t。
③ 技術提供可能地域
・現時点（令和元年）においては九州地区限定。（※長崎県以外は別途運賃が必要となる）
④ 関係法令等
・特になし。
