残存裏型パネル工法
2023/01/16 更新-
残存裏型パネル工法従
-

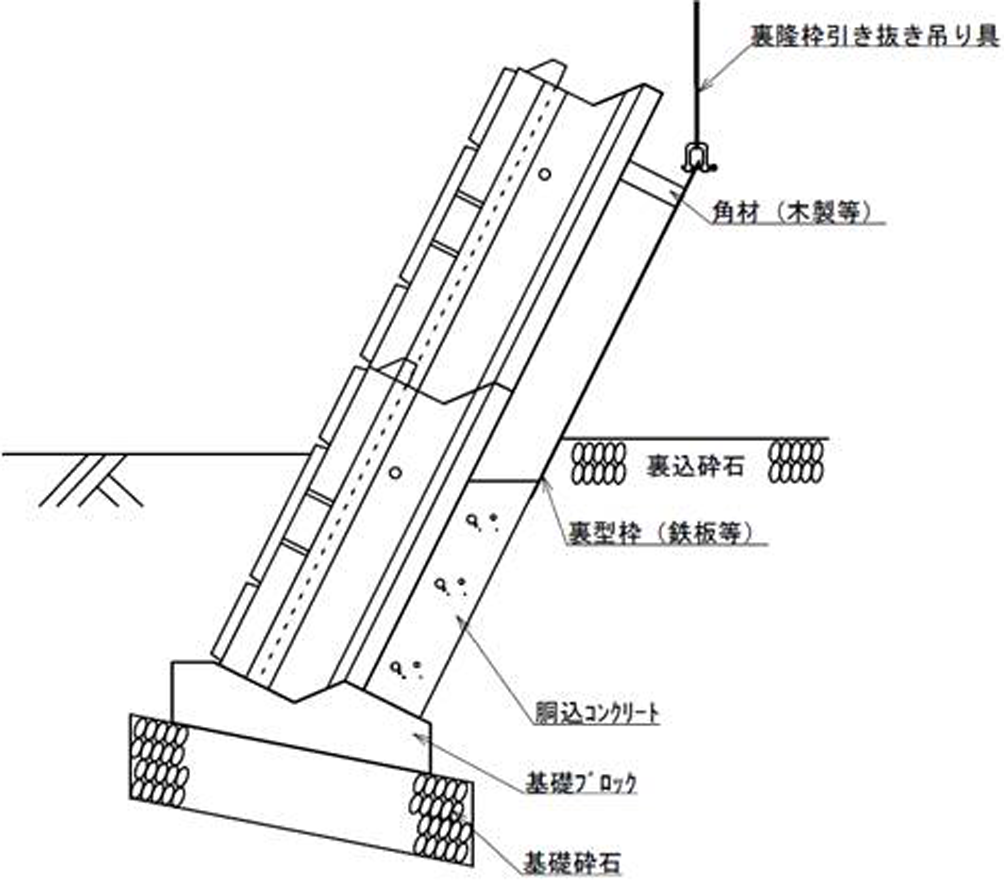

従来工法（抜き型枠）
-

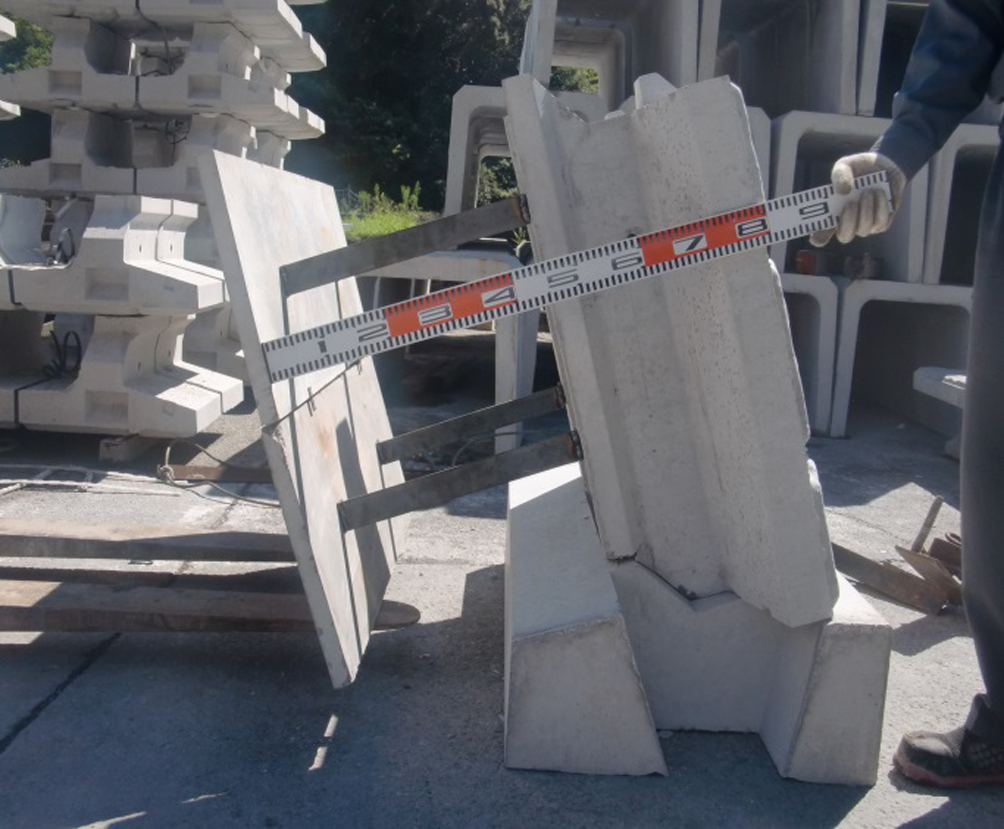

大型ブロックとコンクリート版を接続した状況
NETIS登録番号：SK-170012-A
概要

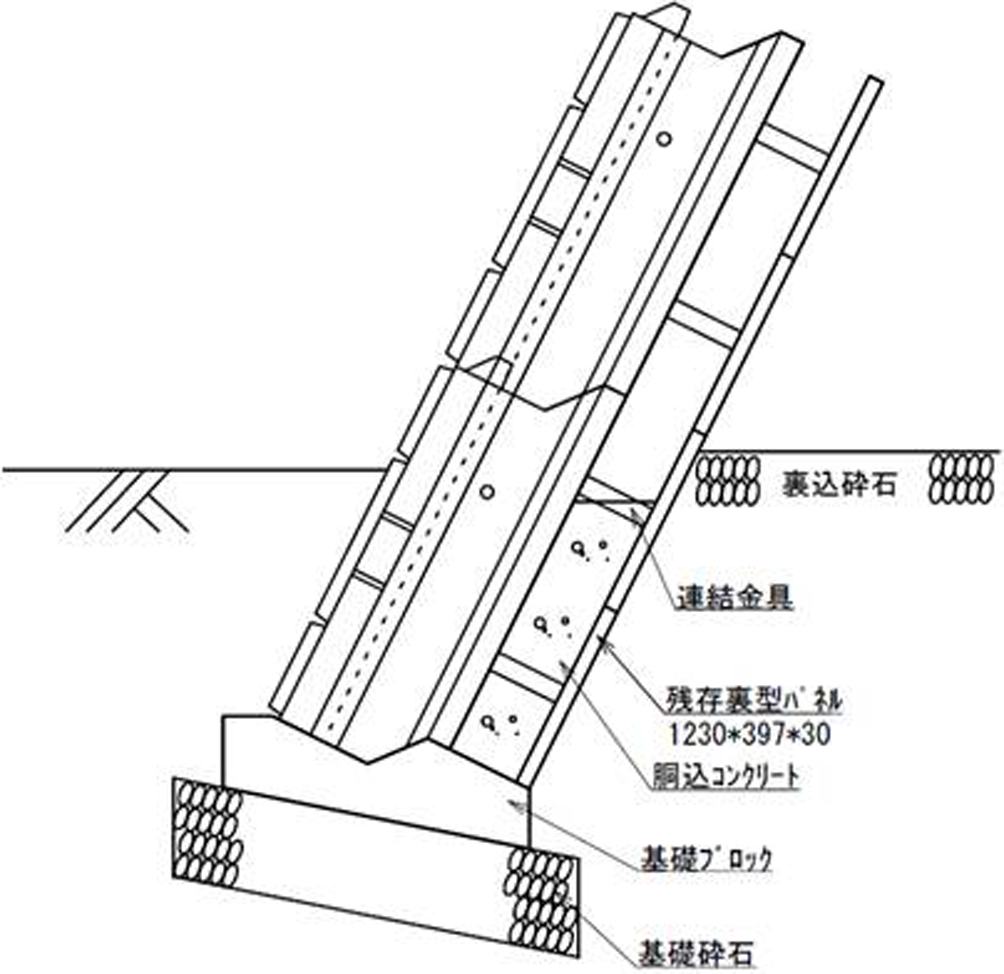

大型ブロックの背面に胴込コンクリートと裏込材の間に設けるコンクリート版埋設型枠
新規性
・胴込コンクリート裏に設けていた「抜き型枠」をコンクリート版の「埋設型枠」にした。
・胴込コンクリートを打設のために、大型ブロックと、抜き型枠の距離の確保と固定するたの仮固定材（角材等）を、埋設できる鋼材にした。
・胴込コンクリートを打設のために、大型ブロックと、抜き型枠の距離の確保と固定するたの仮固定材（角材等）を、埋設できる鋼材にした。
期待される効果（詳細）
・埋設型枠に変更することにより、抜き取り手間、待ち時間がなくなることで、工期短縮が図れる。
・鋼材で大型ブロックとコンクリート版を接続することにより、胴込コンクリートの打設幅が固定されるので、施工性が向上する。
・鋼材で大型ブロックとコンクリ-ト版を接続することで、コンクリ-ト版が固定され、背面の砕石等の転圧時が容易になる。
・埋設型枠は30mmと薄いために、現地で容易にカットできるために、曲線等への対応が簡単である。
・鋼材で大型ブロックとコンクリート版を接続することにより、胴込コンクリートの打設幅が固定されるので、施工性が向上する。
・鋼材で大型ブロックとコンクリ-ト版を接続することで、コンクリ-ト版が固定され、背面の砕石等の転圧時が容易になる。
・埋設型枠は30mmと薄いために、現地で容易にカットできるために、曲線等への対応が簡単である。
適用条件
① 自然条件
・基礎地盤が安定している箇所。
・背後地山に多量の地下水位の発生する恐れのない箇所。
② 現場条件
・バックホウ0.14m3以上が利用できる場所。
③ 技術提供可能地域
・四国地域。
④ 関係法令等
・特になし。
・基礎地盤が安定している箇所。
・背後地山に多量の地下水位の発生する恐れのない箇所。
② 現場条件
・バックホウ0.14m3以上が利用できる場所。
③ 技術提供可能地域
・四国地域。
④ 関係法令等
・特になし。
使用する機械・工具
- 転圧機
- バックホウ
- プレートコンパクタ
