ヌノピタ

2024/08/28 更新

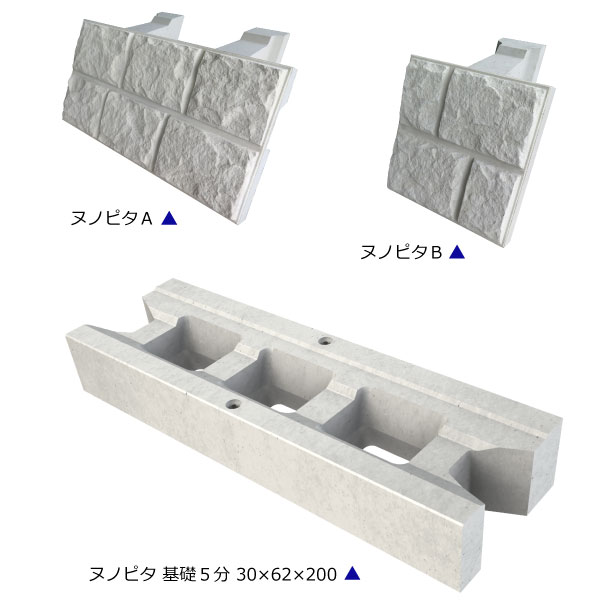

ブロック写真

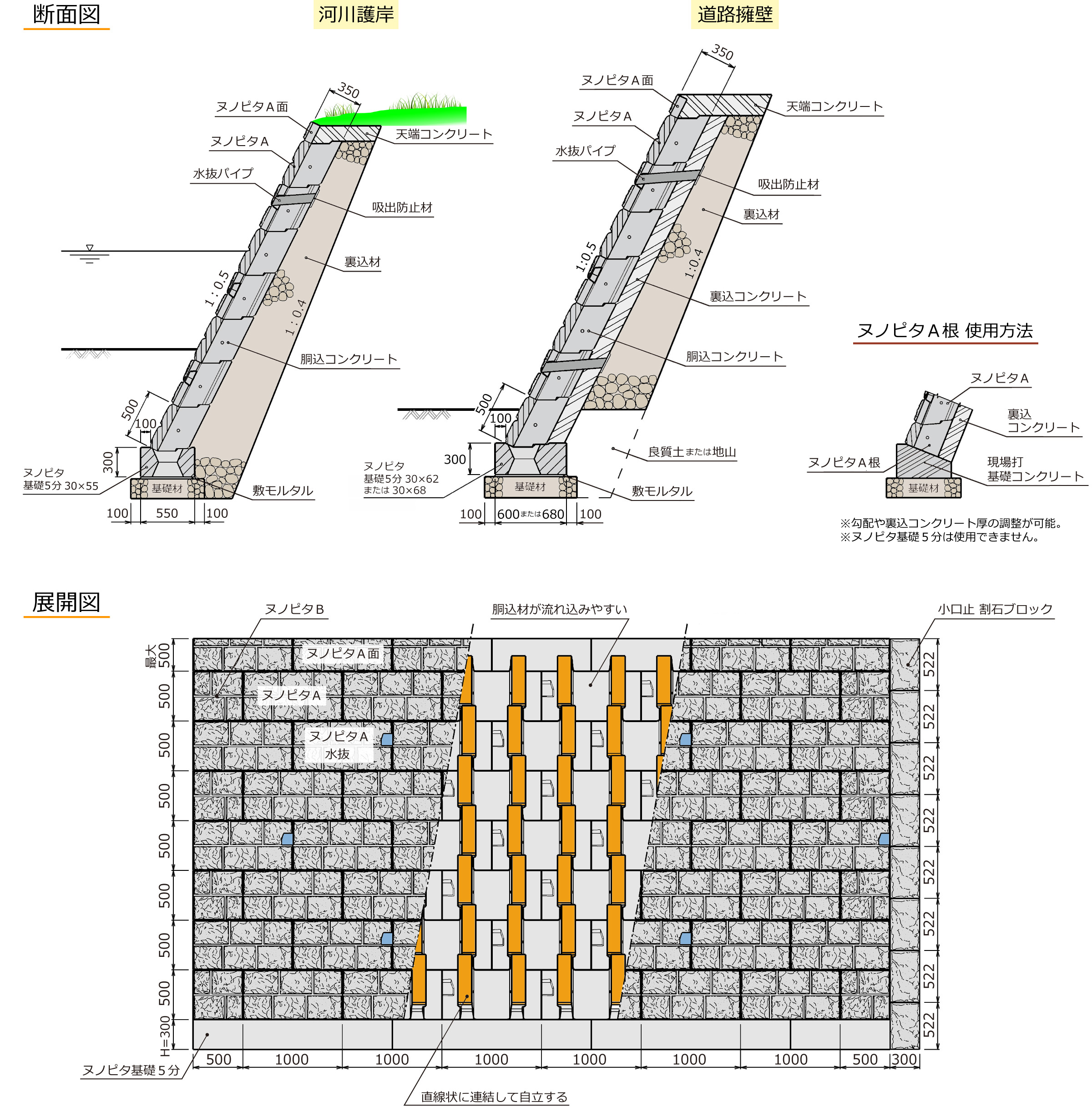

施工参考図

NETIS登録番号：KK-200032-A

概要

河川・道路・宅地造成工事等の擁壁工において使用できる、プレキャスト製で大型の積みブロック（0.5㎡/個）、基礎ブロックの製品技術。

お問い合わせ

製品概要施工事例・実績

新規性

・自立しない積みブロックを大型化し、控が水平状態で5分勾配に自立するブロックとした。
・基礎コンクリート、天端や延長の調整部分に使用する壁面型枠をプレキャスト化した。
・大型の積みブロックは、ブロック同士が凹凸状に咬み合う構造とした。
・大型の積みブロックの表面模様を深目地で、目地間隔が不揃いな小割りの石模様とした。
・天端・延長の調整ブロックの表面模様を大型の積みブロックと同様の表面模様とした。
・ブロックの表面を自然景観に馴染む「明度6以下」・「輝度の標準偏差11以上」とした。

期待される効果

・ブロック同士が凹凸状に咬み合って容易に位置決めでき、控が水平状態で5分勾配に自立する構造で、勾配が定まり易く、容易に施工できるため施工性向上
・基礎コンクリート、天端や延長の調整部分に用いる壁面型枠をプレキャスト化したことで、型枠の組立・撤去が不要であり、また施工性が向上したことにより、工程短縮と経済性の向上
・ブロック表面が明度6以下、輝度の標準偏差11以上で、壁面に表情豊かな陰影が生まれて自然景観との明度差が小さくなり、周囲の自然景観に馴染むため社会環境への影響を抑制

適用条件

① 自然条件
・降雨、降雪、強風時等で作業に支障をきたす時は、施工を行わない。
② 現場条件
・製品の仮置きスペース
ブロック施工面積100m2、基礎工25mにつき、幅5m×長さ12m=60m2程度
・施工機械の作業スペース
ラフテレーンクレーン16tonの最大作業半径:24m、最大高さ31.3m
③ 技術提供可能地域
・技術提供可能地域に制約なし
④ 関係法令等
・特になし
