アーチカルバート工法 テクスパン
2022/04/14 更新-

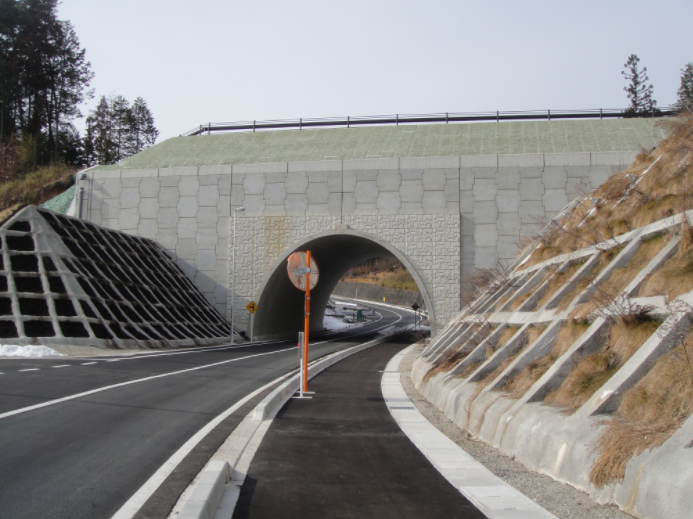

橋梁代替
-

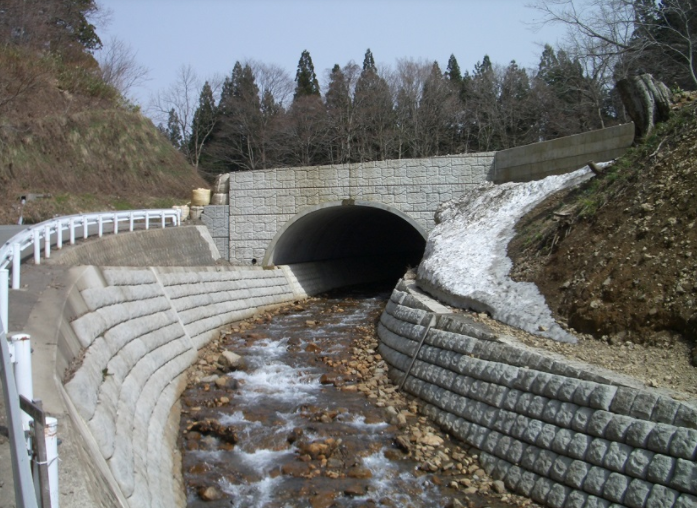

跨川橋
-

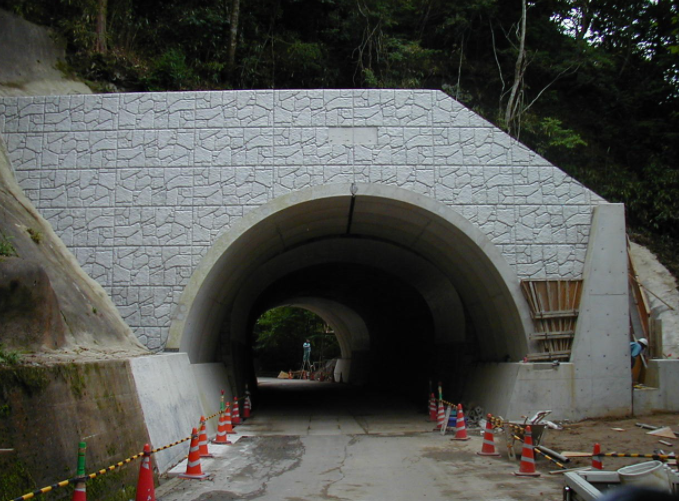

トンネル延伸
-

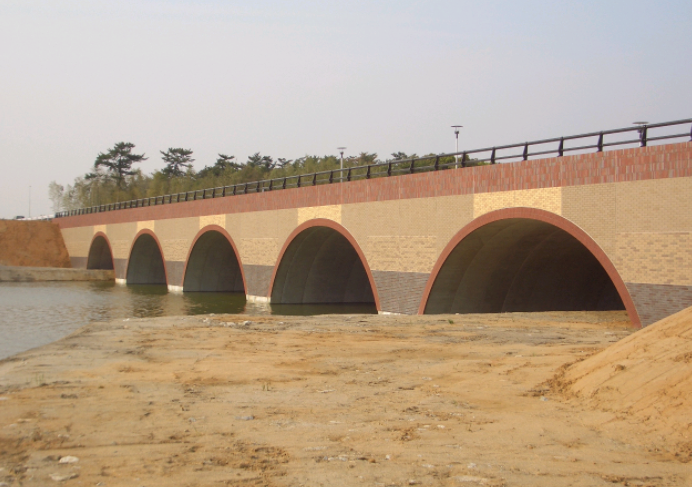

連続カルバート
概要
テクスパン工法とは、橋梁や現場打ちカルバートに代わり、コンクリート部材を３ヒンジでアーチ型に構築するプレキャスト工法である。テクスパン工法は20ｍの大スパンを可能とし、様々な内空断面を実現。プレキャストアーチ部材の組立ては、１対の部材を交互に架設する繰り返し作業なので、熟練工や特殊技術が不要となる。
期待される効果
1．優れた経済性
従来のPC橋梁／鋼製橋梁の代わりにテクスパン工法を適用することで、 大幅なコスト削減に貢献。
2. 大幅な工期短縮
アーチ部材の架設は１日約10m、橋梁現場打ちカルバート工法に比べ 工期を大幅に短縮できる。
3．簡単な施工
１対の部材を交互に架設するため、特殊技術や熟練工は不要。
4．美しいデザイン
アーチ曲線の造形美が周辺環境に調和する。
5．高土被り対応、大きな内空断面
最大土被り20m、最大スパン20mを可能とし、様々な内空断面を実現。
従来のPC橋梁／鋼製橋梁の代わりにテクスパン工法を適用することで、 大幅なコスト削減に貢献。
2. 大幅な工期短縮
アーチ部材の架設は１日約10m、橋梁現場打ちカルバート工法に比べ 工期を大幅に短縮できる。
3．簡単な施工
１対の部材を交互に架設するため、特殊技術や熟練工は不要。
4．美しいデザイン
アーチ曲線の造形美が周辺環境に調和する。
5．高土被り対応、大きな内空断面
最大土被り20m、最大スパン20mを可能とし、様々な内空断面を実現。
適用条件
■適用範囲
内空幅は、8m～20ｍ程度となっており、平面形状は直線または直線に近い線形が基本である。
上部盛土の土被りは1m～20m程度以下。
また縦断勾配は6％程度までとなっており、それを超えるものについては別途検討が必要。
■盛土材の条件
テクスパン周辺に使用する盛土材料は、規定材料α区間とβ区間がある。規定材料α区間ではクラッシャーラン(C-40)を使用し、規定材料β区間では、ふるい寸法150mmを100%通過、75mmを75～100%通過、0.075mmを0～15%通過する材料としている。
