固定表示型ソーラー式LED表示板ドットサイン
2025/11/10 更新-

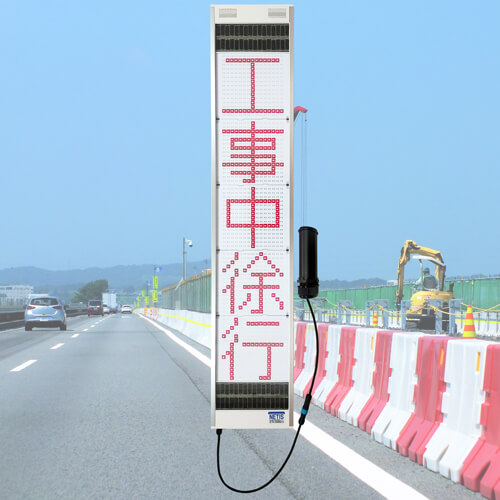

ドットサイン（工事中徐行）昼間時
-

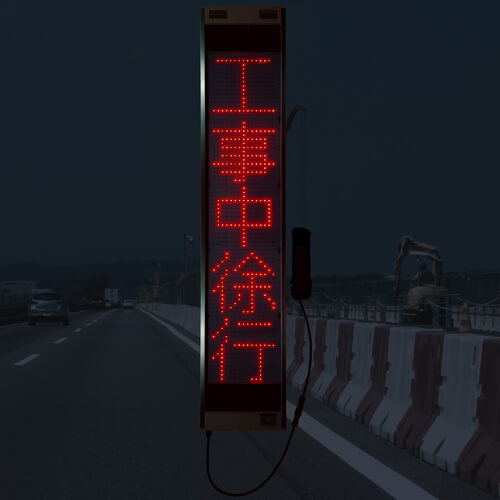

ドットサイン（工事中徐行）発光点滅時
-

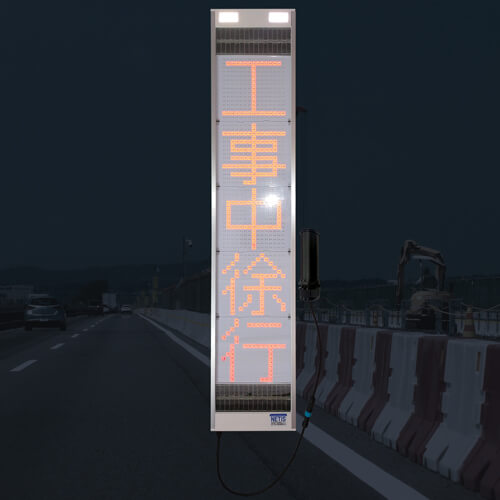

ドットサイン（工事中徐行）反射時
-

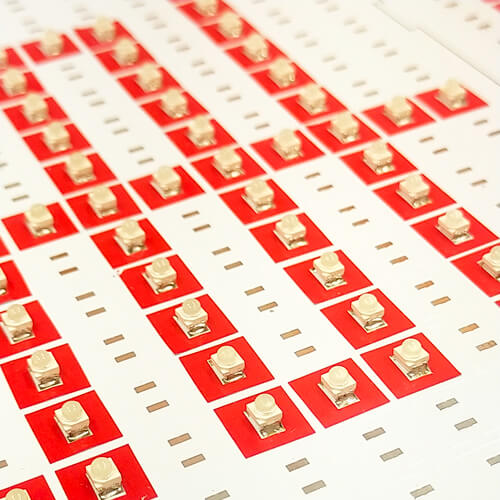

チップLEDを囲んで反射シートを貼っています
-

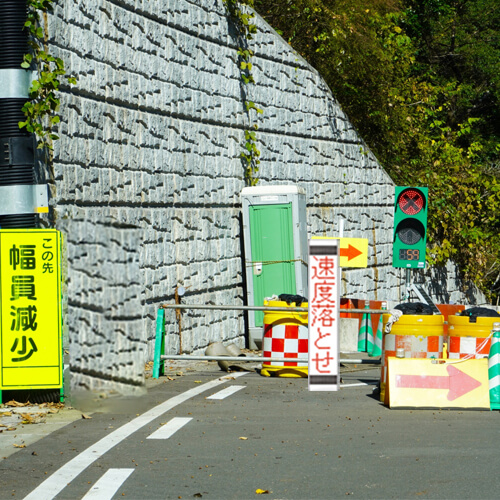

ドットサイン（速度落とせ）設置イメージ
NETIS登録番号：TH-250002-A
概要
ドットサインは固定表示型ソーラー式LED表示板で、従来は可変表示型のソーラー式LED表示板で対応していた。ドットサインの活用により揚重機を使わずに作業員一人で設置・撤去が行えるため、施工性及び安全性の向上、設置費用の低減に伴う経済性の向上が図れる。
従来技術
可変表示型ソーラー式LED表示板
公的評価番号等
NETIS登録番号：TH-250002-A
新規性
可変表示型のソーラー式LED表示板から、固定表示型のソーラー式LED表示板に変えた。
期待される効果
固定表示型のソーラー式LED表示板に変えたことで製品全体を小型軽量化することができ、
（１）普通作業員一人で積載、荷下ろし、設置ができ、設置作業の手間が減るため施工性が向上し、工程の短縮が図れる。
（２）揚重機が不要となるため事故発生リスクがなくなり、安全性が向上した。
（３）揚重機が不要となり、施工コストが低減するため経済性が向上した。
（１）普通作業員一人で積載、荷下ろし、設置ができ、設置作業の手間が減るため施工性が向上し、工程の短縮が図れる。
（２）揚重機が不要となるため事故発生リスクがなくなり、安全性が向上した。
（３）揚重機が不要となり、施工コストが低減するため経済性が向上した。
適用条件
①自然条件
1.日照条件
本技術はソーラー発電式のため、以下の箇所への設置は避けること。
・日照の悪い場所（午前１０時～午後３時の間に長時間日陰が生じる場所）
・トンネル内や高架下
・街路灯の直下など夜間でも明るい場所
・樹木の影
2.使用温度範囲
－２０℃～＋７０℃
3.防水性能
・本技術の防塵・防水性能はIP67仕様に適合しているが、水上および水中では使用できない。
②現場条件
・本技術を固定する単管バリケードの設置スペース（幅６００ｍｍ×高さ８００ｍｍ×φ４８．６ｍｍ）が必要。
1.日照条件
本技術はソーラー発電式のため、以下の箇所への設置は避けること。
・日照の悪い場所（午前１０時～午後３時の間に長時間日陰が生じる場所）
・トンネル内や高架下
・街路灯の直下など夜間でも明るい場所
・樹木の影
2.使用温度範囲
－２０℃～＋７０℃
3.防水性能
・本技術の防塵・防水性能はIP67仕様に適合しているが、水上および水中では使用できない。
②現場条件
・本技術を固定する単管バリケードの設置スペース（幅６００ｍｍ×高さ８００ｍｍ×φ４８．６ｍｍ）が必要。
価格
| 種別/規格/仕様 | 施工規模 | 概算額 | 施工地域 | 価格基準日 |
|---|---|---|---|---|
| 固定表示型ソーラー式LED表示板ドットサイン | 1台 | 137,800円 | 全国 | 2025年6月 |
※記載されている価格はメーカー参考価格です。
最新価格についてはお問い合わせ下さい。
施工事例・施工実績
提供可能地域
北海道 東北 関東 北陸 中部 近畿 中国 四国 九州 沖縄
