スーパーOK コン（かぶり50）
-

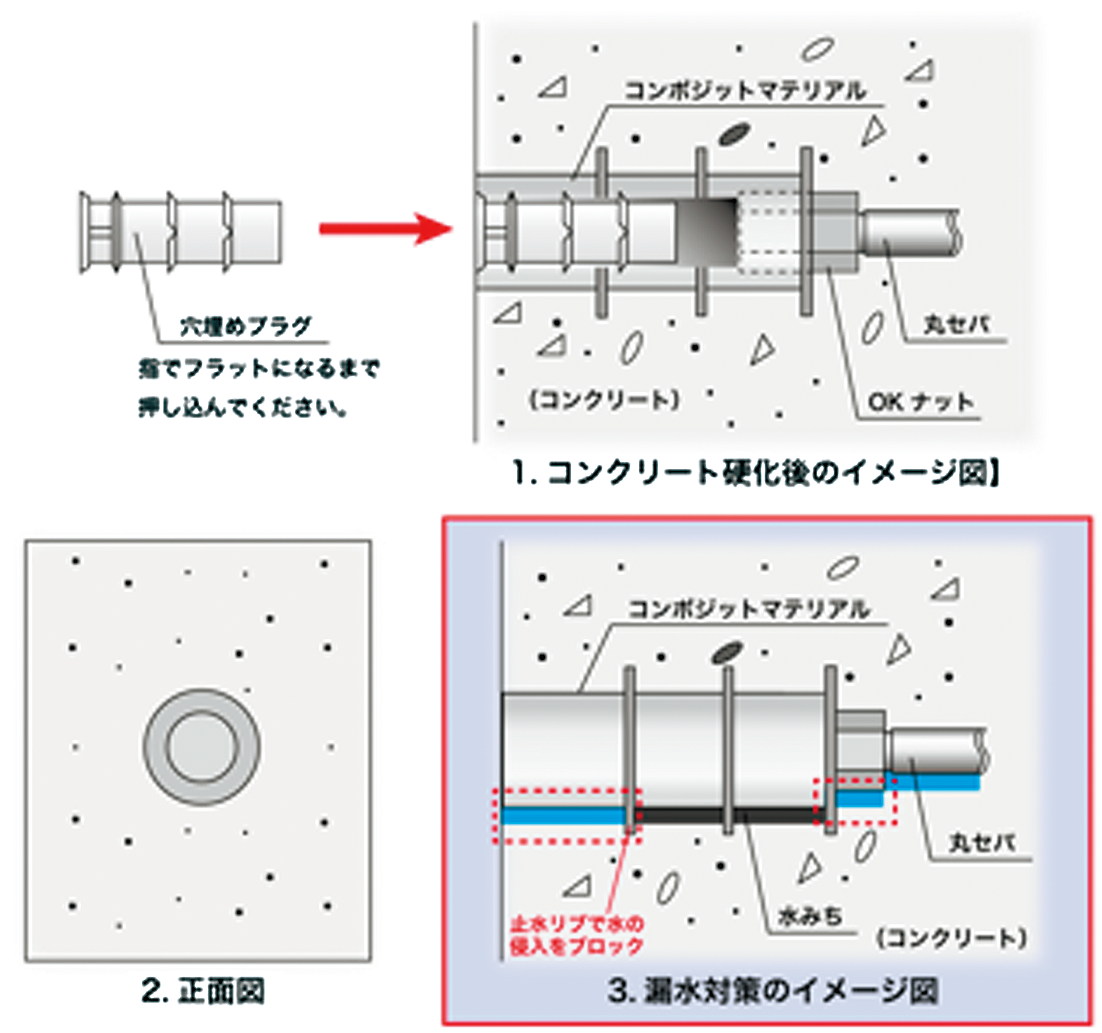

構造図
NETIS登録番号：KT-170038-VE
概要
ブリーディングによるコーン外周からの漏水やセパレーターの腐食を抑制するための埋込式コーン。

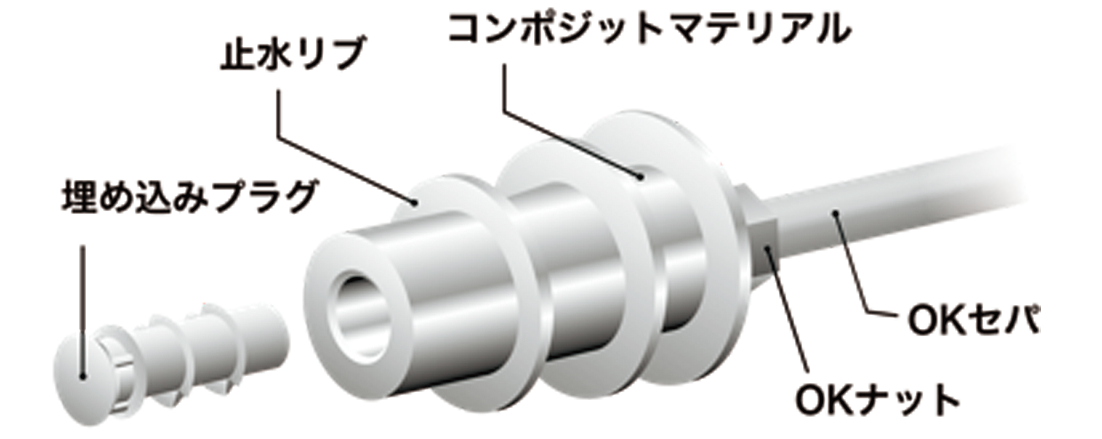

本体の素材は炭素繊維を配合したコンポジットマテリアルを採用しているため、製品は軽量で扱いやすい。本体部分に設けられた止水リブによる止水効果と、接続ナットに施されたエポキシ樹脂塗装によって防錆効果を得ることができる。また、エラストマー製の埋め込みプラグによるワンタッチ仕上げにより、仕上げ作業は簡素化される。
従来技術
セパレーターに止水リングを取り付け無収縮モルタルで穴埋め
新規性
埋込式コーンの本体素材に炭素繊維を配合したコンポジットマテリアルを採用し軽量化を実現。埋込式の本体に止水リブを設け漏水を防止する
期待される効果（詳細）
・本体素材に炭素繊維を配合したコンポジットマテリアルを採用したことにより、運搬時、施工時の製品破損の防止、長時間屋外に暴露された際の品質維持に寄与し、構造物の品質向上が図れる。
・本体に止水リブを設けたことにより、コーン外周の漏水防止とセパレーターの錆防止に寄与し、構造物の品質向上が図れる。
・ナット部にエポキシ樹脂塗装を施すことにより、製品自体の錆の発生防止に寄与し、構造物の品質向上が図れる。
・モルタル穴埋めが不要な埋込み式コーンに変えたことにより工程を短縮することができ、経済性の向上が図れる。
・エラストマー製の埋め込みプラグを採用したことにより、仕上げ作業が簡素化され、施工性の向上が図れる。
・本体に止水リブを設けたことにより、コーン外周の漏水防止とセパレーターの錆防止に寄与し、構造物の品質向上が図れる。
・ナット部にエポキシ樹脂塗装を施すことにより、製品自体の錆の発生防止に寄与し、構造物の品質向上が図れる。
・モルタル穴埋めが不要な埋込み式コーンに変えたことにより工程を短縮することができ、経済性の向上が図れる。
・エラストマー製の埋め込みプラグを採用したことにより、仕上げ作業が簡素化され、施工性の向上が図れる。
適用条件
● 鉄筋コンクリート工事
● 漏水が懸念されるコンクリート工事
● 塩害地域におけるコンクリート工事
● 漏水が懸念されるコンクリート工事
● 塩害地域におけるコンクリート工事
活用効果
- 経済性
- 向上
- 品質
- 向上
- 施工性
- 向上
- 工程
- 短縮
- 安全性
- 同程度
