水陸両用バックホウ
2023/04/17 更新-

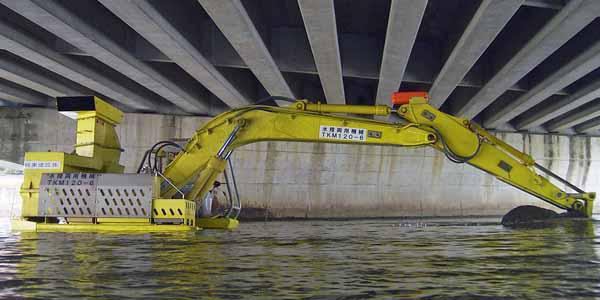

バケットによる掘削
-

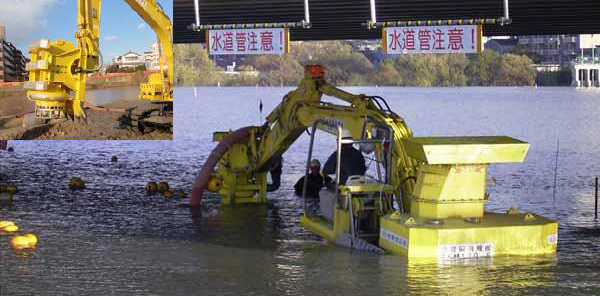

サンドポンプによる浚渫
-

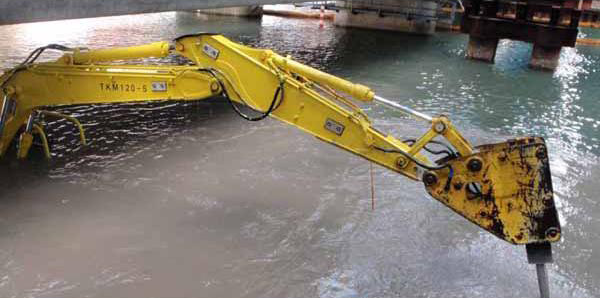

水中ブレーカによる破砕
NETIS登録番号：QS-120004-VE（旧登録）
概要
バックホウを改造し耐水カバーで覆い、水深4mまでの作業が可能とした技術
新規性
・市販されているバックホウを改造して、水陸両用とした。
・ラジコンによる無人化施工を可能とした。（無人化施工は、アタッチメントにサンドポンプを取付しての浚渫作業や、夜間駐機場所から施工場所までの走行作業など、単純な作業等となりる。）（ラジコンは、0.8m3クラスには未搭載）
・0.8m3クラス2台は、水中バックホウへの切替機能を有する。
・ラジコンによる無人化施工を可能とした。（無人化施工は、アタッチメントにサンドポンプを取付しての浚渫作業や、夜間駐機場所から施工場所までの走行作業など、単純な作業等となりる。）（ラジコンは、0.8m3クラスには未搭載）
・0.8m3クラス2台は、水中バックホウへの切替機能を有する。
期待される効果（詳細）
・施工困難であった橋梁下における浚渫に対応できる。
・陸上から水中まで施工可能とした。
・運転席（キャビン）が1m上下できるため、潜水士の負担が軽減できる。
・機械反力が必要なアタッチメント（水中ブレーカやツインヘッダーなど）を装着して水中施工が行える。（バックホウ台船では不安定。）
・陸上から水中まで施工可能とした。
・運転席（キャビン）が1m上下できるため、潜水士の負担が軽減できる。
・機械反力が必要なアタッチメント（水中ブレーカやツインヘッダーなど）を装着して水中施工が行える。（バックホウ台船では不安定。）
適用条件
① 自然条件
・水温、雨天等特に制限なし。
② 現場条件
・作業限界;流速0.5m/sec以下の河川。
・最少河川幅;機械の旋回半径2.2m、走行可能幅2.8m以上。
・河床の地盤耐力（トラフィカビリティ） コーン指数qc3kg/cm2以上。（機械接地圧 0.5m3クラス⇒0.29kgf/cm2 0.8m3クラス⇒0.45kgf/cm2）。
③ 技術提供可能地域
・制限なし。
④ 関係法令等
・高気圧作業安全衛生規則
（本施工における潜水作業は-10m以深なので、第8,9条の潜水業務の設備、第27～37条の潜水業務の管理、参照）
・水温、雨天等特に制限なし。
② 現場条件
・作業限界;流速0.5m/sec以下の河川。
・最少河川幅;機械の旋回半径2.2m、走行可能幅2.8m以上。
・河床の地盤耐力（トラフィカビリティ） コーン指数qc3kg/cm2以上。（機械接地圧 0.5m3クラス⇒0.29kgf/cm2 0.8m3クラス⇒0.45kgf/cm2）。
③ 技術提供可能地域
・制限なし。
④ 関係法令等
・高気圧作業安全衛生規則
（本施工における潜水作業は-10m以深なので、第8,9条の潜水業務の設備、第27～37条の潜水業務の管理、参照）
使用する機械・工具
- 水陸両用バックホウ
