丸形30Wソクハイ

2024/09/09 更新

丸形30Wソクハイ

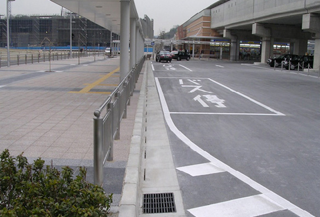

施工例1

NETIS登録番号：KK-090005-A（旧登録）

概要

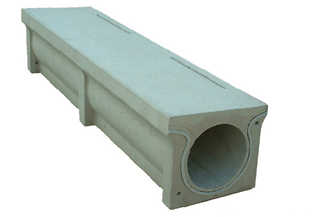

ブロック上面の側方に排水用スリットを設け、排水勾配の小さい場所の設置に有効な円形水路

お問い合わせ

製品概要 CAD/カタログ

新規性

・路面排水を連続的に集水して、内部の水路へ排水できるスリット状排水孔をブロック上面の端部に設けた。
・スリット状排水孔は、交通障害を起こさない特殊な細い構造で、路面排水を集める導水孔と排水を水路内へ流入させる集水孔とから構成されている。

期待される効果

・特殊形状のスリット状排水孔は、路面排水を内部の水路内にすばやく落とし込み、路肩や横断歩道付近等での雨水の滞留を防止する。特に水路の縦断勾配の小さい場所や平面的な広がりのある空間を整備する駅前広場等への使用に効果的である。
・高価な鋼製グレーチングの連続的な使用を省け、工事全体のコスト縮減に貢献する。
・鋼製グレーチングが不要となり、走行安定性、周辺環境の向上に貢献する。
