サイクルレーン側溝
-

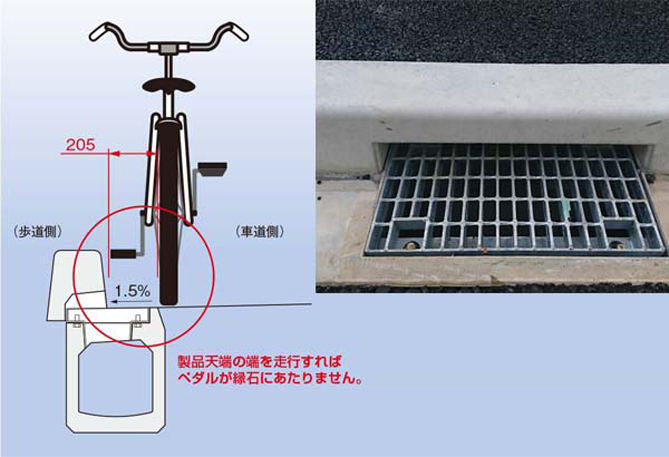

サイクルレーン側溝断面状況
NETIS登録番号：QS-180021-A
概要
縁石を側溝上に配置する型の側溝の技術
新規性
・縁石が側溝頂版上に載るのでエプロン幅が狭くなる。
・グレーチングもエプロン幅内に収まる。
・エプロン部の勾配が1.5%と緩勾配となっている。
・縁石分離型でも縁石際に集水孔が配置される。
・グレーチングもエプロン幅内に収まる。
・エプロン部の勾配が1.5%と緩勾配となっている。
・縁石分離型でも縁石際に集水孔が配置される。
期待される効果
・エプロン幅が狭くて緩勾配で、且つ、グレーチングがエプロン幅に収まりエプロンラインが一定なので（グレーチングだけ飛び出していない）、自転車が安全に通行しやすい。
・集水孔が縁石際にあるので、水溜りができにくく、自転車の車輪や杖、ヒール等が嵌る恐れが少ない。
・縁石が分離型なので、維持工事での縁石が再利用できる。
・集水孔が縁石際にあるので、水溜りができにくく、自転車の車輪や杖、ヒール等が嵌る恐れが少ない。
・縁石が分離型なので、維持工事での縁石が再利用できる。
適用条件
① 自然条件
・小雨程度は施工可能。
② 現場条件
・施工重機による作業スペース3.0m×4.5m程度必要。
③ 技術提供可能地域
・全国。但し、地域により価格の異なる場合あり。
④ 関係法令等
・特になし。
・小雨程度は施工可能。
② 現場条件
・施工重機による作業スペース3.0m×4.5m程度必要。
③ 技術提供可能地域
・全国。但し、地域により価格の異なる場合あり。
④ 関係法令等
・特になし。
使用する機械・工具
- バックホウ
施工事例・施工実績
施工手順
