カットオフジョイントSS
2026/02/02 更新-

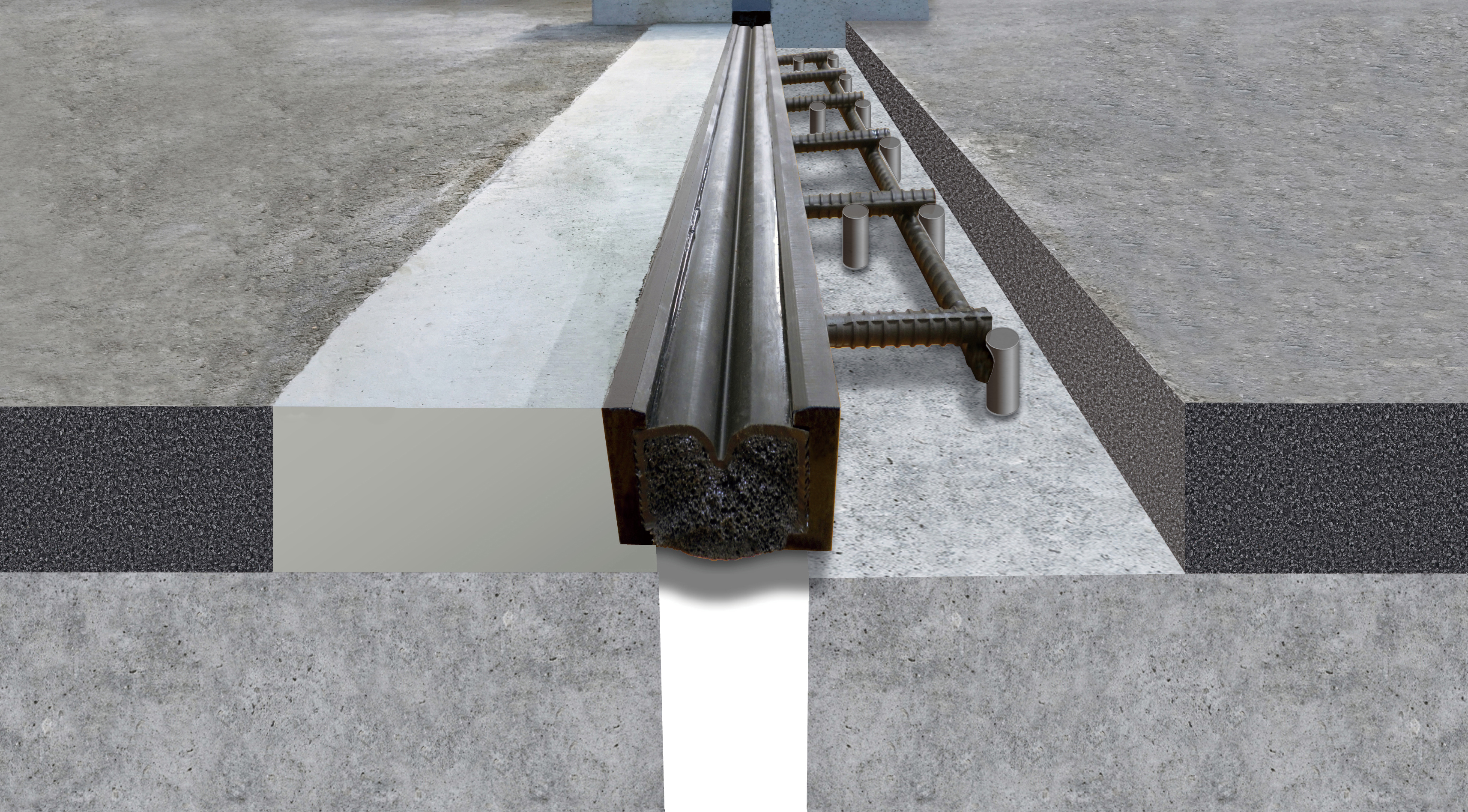

製品単体
-

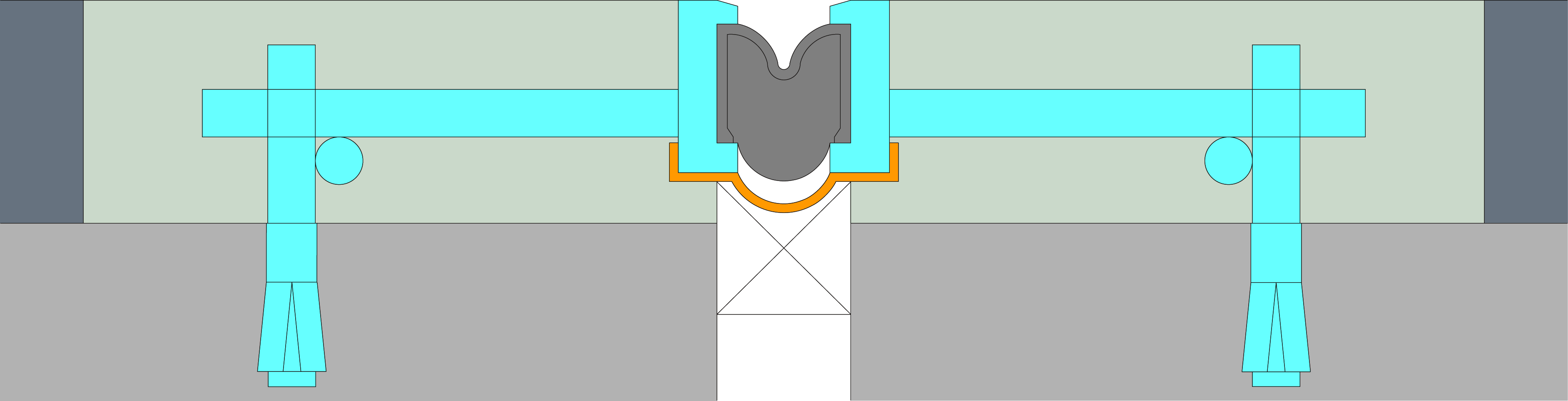

製品断面図
-

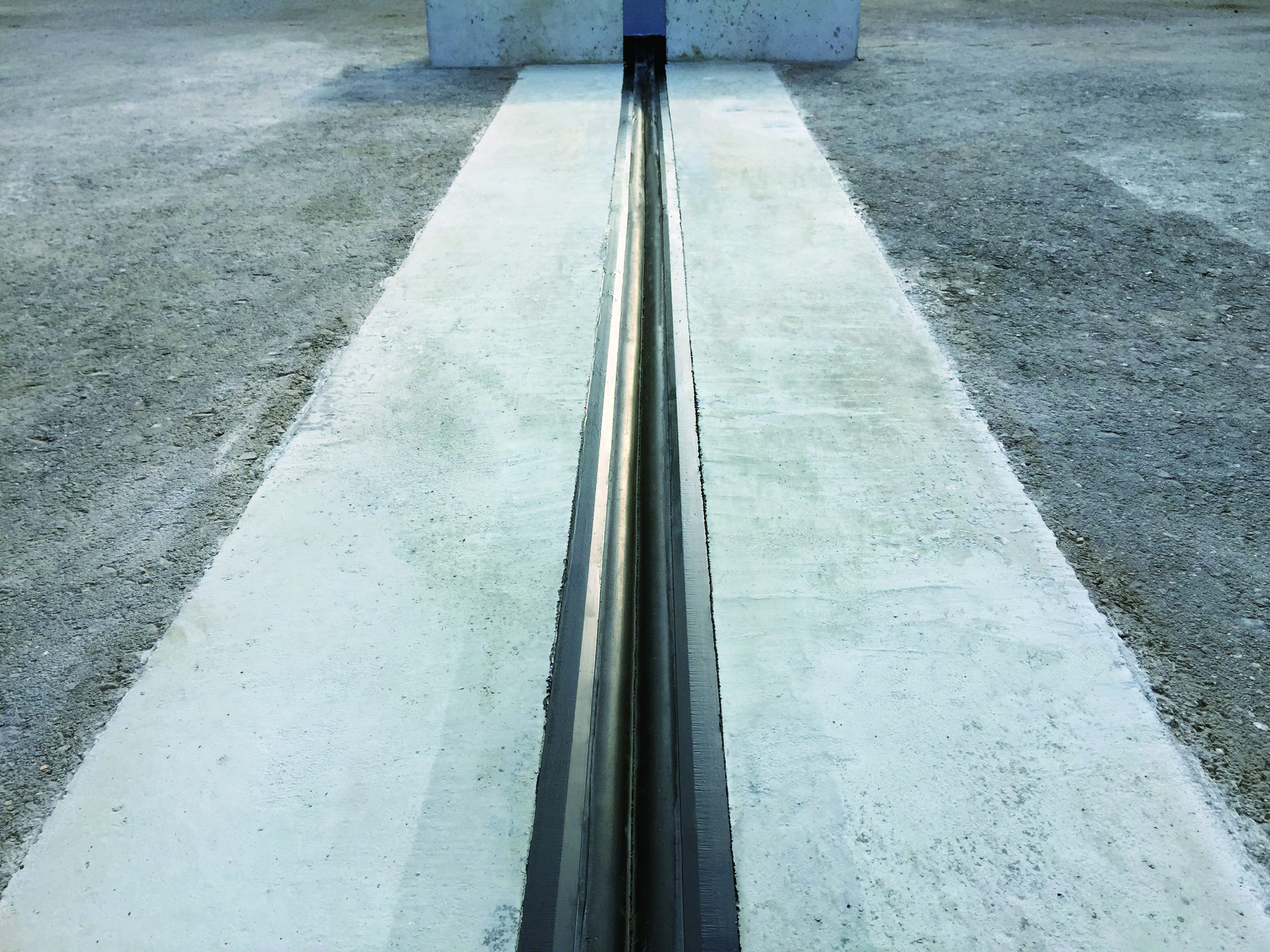

施工後イメージ
提供可能地域
北海道 東北 関東 北陸 中部 近畿 中国 四国 九州 沖縄
| 型番 | 質量 （kg/1.8m） |
伸縮量 常時性能 橋軸方向 （mm） |
伸縮量 常時性能 橋軸直角方向 （mm） |
許容移動量 地震時性能 橋軸方向 （mm） |
許容移動量 地震時性能 橋軸直角方向 （mm） |
標準遊間 中立温度時 （mm） |
最大床版遊間 最低温度時 （mm） |
対応可能斜角 （°） |
建設物価 （品目コード） |
土木コスト （掲載ページ） |
|---|---|---|---|---|---|---|---|---|---|---|
| SS-1 | 33.0 | +10／-10 | +10／-10 | 30.0 | 40.0 | 0.0 | ||||
| SS-2 | 34.0 | +15／-15 | +15／-15 | 45.0 | 60.0 | 0.0 | ||||
| SS-3 | 34.0 | +22.5／-22.5 | +22.5／-22.5 | 57.5 | 80.0 | 0.0 |
- 設置区分
- 車道用 歩道用 縦目地
- タイプ
- 荷重支持型 突合せ型 埋設型
- 装備
- 積雪地対応 二次止水 地覆止水
- 適用
- コンクリート橋用 鋼橋用 鋼床版用
- 構造性
- ・舗装厚内に設置可能な突合せ型伸縮装置であり、鋼製コーナーチャンネルとシールゴムを組み合わせた構造である。
・アンカー固定と裏込めコンクリートにより、床版との一体化と構造安定性を確保するため、耐久性が高い。
- 耐久性
- ・鋼製コーナーチャンネルと高性能シールゴムを組み合わせた堅牢な構造であり、アンカー固定と裏込めコンクリートにより床版との一体化を実現する。
- 走行性
- ・舗装厚内に設置される構造であり、段差が生じにくく、滑らかな走行性を確保するものである。
- 止水性
- ・鋼製コーナーチャンネルとシールゴムは一体構造であることから、止水性を有するものである。
・止水性能の推定耐用年数は30年程度と見込んでいる（参考値）。
- 環境性（騒音）
- ・舗装厚内に設置される伸縮装置であり、露出部が少なく、騒音は小さい。
・ゴム製部材の柔軟性により振動を緩和し、騒音低減にも寄与する。
・長期にわたり快適な走行環境を維持できる装置である。
- 施工性
- ・軽量かつ簡素な構造であるため、人力による運搬・設置が可能である。
・舗装厚内に設置できる突合せ型構造であり、既設床版を傷めずに施工できる。
- 維持管理性
- ・裏込め材の使用量も少なく、プレミックスタイプのコンクリートによる打設が容易である。
- 推定耐用年数（参考値）
- 30年程度（参考値）
社内試験（NEXCO試験法438に準拠した止水性能試験）により、標準的な使用条件下における止水性能の推定耐用年数は30年程度と見込んでいる。
- 経済性（初期コスト）
- お問い合わせください。
- 経済性（LCC）
- お問い合わせください。
