ボルトテスター

2022/06/21 更新

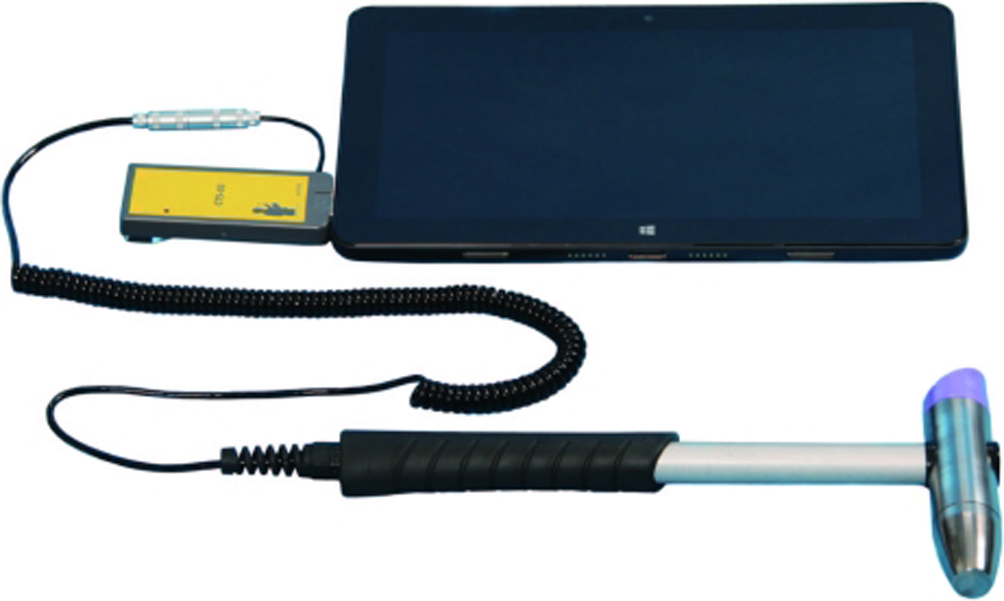

  • ボルトテスター測定器本体

NETIS登録番号：HK-180001-VE

概要

ハンマ打撃による、あと施工アンカーの健全性能試験の技術

お問い合わせ
製品概要

新規性

・あと施工アンカーの非破壊試験装置は今まで存在しておらず,直接的に比較対象となる技術は存在していなかった。
・ハンマヘッドに取付けられた加速度計で、ボルト・ナットを打撃した際の打撃力波形を計測。打撃力波形から入力に対する反力の時間遅れや,反力の大きさを測定することであと施工アンカーおよびボルト・ナットの健全性を検査する装置。

期待される効果

■簡便性
・測定はハンマで対象物を軽打するだけ。打撃角度による補正等は必要としない。
■機動性
・装置はハンディタイプで機動性が高く、測定スピードが速い。
■客観性
・健全性の評価基準が理論的根拠を以て明確に設定でき、客観的な判定が可能。
■データ保存
・判断の根拠となる打撃力波形をデータとして保存。
■測定時間の短さと機動性の高さから、全数検査も容易で工事品質の向上に繋がる。

適用条件

① 自然条件
・5℃以下はコンピューター部を温める必要がある。
・降雨時には、コンピューターが濡れないよう注意が必要。
・水中での測定不可
② 現場条件
・測定対象に測定員が接触できること。
③ 技術提供可能地域
・制限なし。
④ 関係法令等
・制限なし。

使用する機械・工具

  • 打撃式測定機（ボルトテスター）

施工事例・施工実績

施工手順

会社情報

会社名
日東建設（株）
TEL
0158-84-2715
