落下防止装置用ワイヤロープの端末金具「スクラムクランプ（SC金具）」
2022/11/01 更新-
-

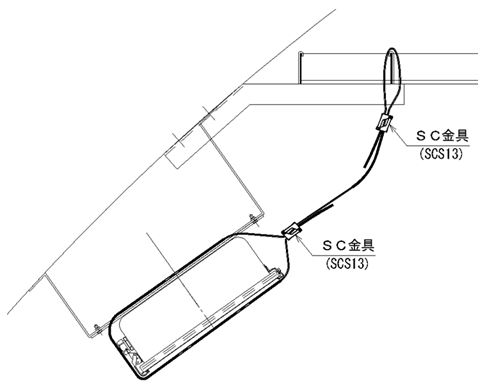

道路付帯物への落下防止装置設置例（トンネル灯具）
NETIS登録番号：KK-190016-VE
概要

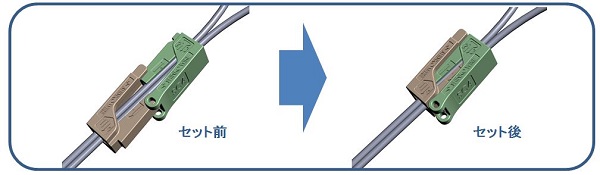

現場でワイヤロープの端末をアイ加工するための金具であり、定着効率70%～90%以上。プライヤー等の工具のみで、金具の開口部（窓）よりワイヤロープの状態を見ながら、独自のクサビ方式締結が可能となっており、抜け防止用ピンの挿入による施工完了確認ができる。1箇所に使用する金具は1個。
新規性
ワイヤロープ締結金具をプライヤー等で締結できる独自のクサビ方式の構造とした。
期待される効果（詳細）
・改良した構造により、使用金具の個数を低減（従来は最低4個→1個に）し、作業時間を短縮できる。
・独自のクサビ締結方式としたことで、熟練工依存度が低下し、施工性が向上。
・設置完了の確認は、ナットの締付トルク管理ではないため、セット完了位置により目視で確認可能。
・施工性向上による人件費削減と、使用金具の数量削減による材料費低減によって、経済性が向上。
・締結方法が容易であるため、工程を短縮。
・独自のクサビ締結方式としたことで、熟練工依存度が低下し、施工性が向上。
・設置完了の確認は、ナットの締付トルク管理ではないため、セット完了位置により目視で確認可能。
・施工性向上による人件費削減と、使用金具の数量削減による材料費低減によって、経済性が向上。
・締結方法が容易であるため、工程を短縮。
適用条件
① 自然条件
・強風、強雨、降雪時には施工を行わない
② 現場条件
・仮設足場、高所作業車等の設置スペースがあれば施工できる
③ 技術提供可能地域
・日本全国技術提供可能
④ 関係法令等
・特になし
・強風、強雨、降雪時には施工を行わない
② 現場条件
・仮設足場、高所作業車等の設置スペースがあれば施工できる
③ 技術提供可能地域
・日本全国技術提供可能
④ 関係法令等
・特になし
