アンカーガイドキャップ
2026/02/18 更新-

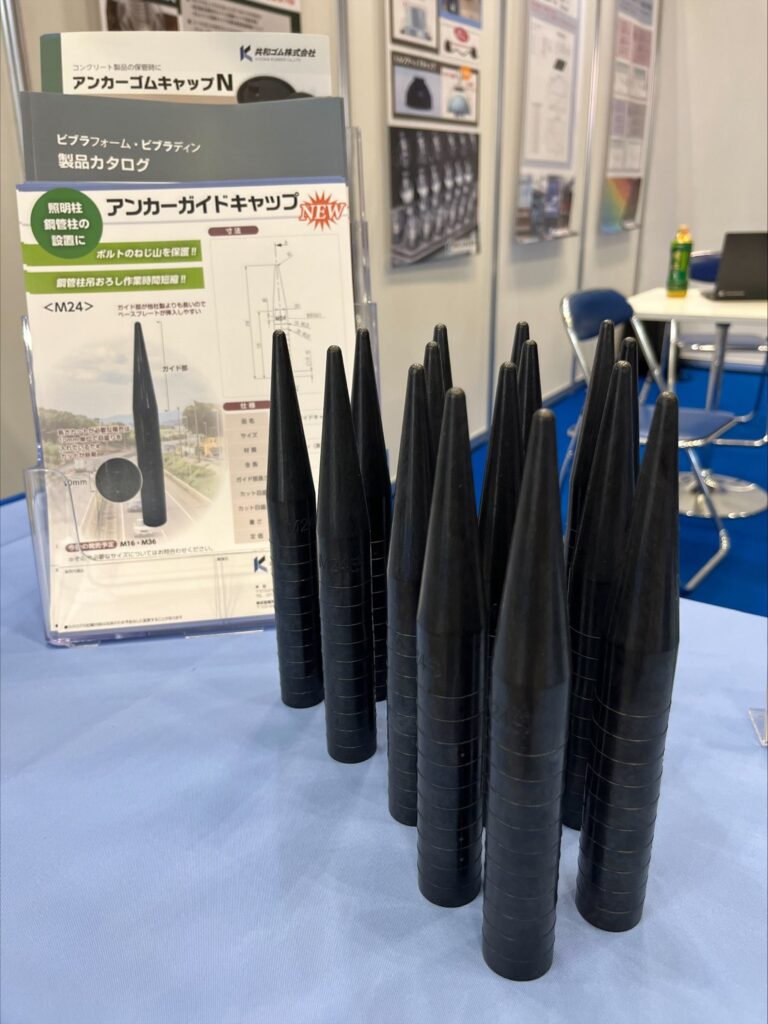

アンカーガイドキャップ
概要
照明柱・鋼管柱の設置前にアンカーボルトのネジ山に被せることで、ネジ山を保護する。
アンカーボルトのネジ山が保護されているので、安心して照明柱・鋼管柱の吊り下ろし作業ができ、作業時間が大幅に短縮できる。
公的評価番号等
意匠登録
・意願2023‐024247
・意願2023-02424
・意願2023‐024247
・意願2023-02424
新規性
鋼管柱の設置の際にアンカーボルトと鋼管柱が接触するとネジ山が潰れたり、ボルトが曲ってしまい修正に時間がかかったり、最悪アンカーボルトの交換となる場所がある。
あらかじめ「アンカーガイドキャップ」をアンカーボルトにかぶせておけば、鋼管柱の位置合わせが簡単になり接触によるネジ山潰れも防ぐことができる。
ボルト保護・作業時間の時短を兼ね備えた製品である。
さらに、樹脂製でカットライン（10㎜単位）が入っている為、容易に長さの調整が可能で、ベースプレートが挿入しやすい様にガイド部を長く設計している。
あらかじめ「アンカーガイドキャップ」をアンカーボルトにかぶせておけば、鋼管柱の位置合わせが簡単になり接触によるネジ山潰れも防ぐことができる。
ボルト保護・作業時間の時短を兼ね備えた製品である。
さらに、樹脂製でカットライン（10㎜単位）が入っている為、容易に長さの調整が可能で、ベースプレートが挿入しやすい様にガイド部を長く設計している。
期待される効果
照明柱・鋼管柱の設置時における、ボルトのねじ山を保護。
鋼管柱吊りおろし作業の時間短縮。
鋼管柱吊りおろし作業の時間短縮。
性能試験
サイズ M24
材質 ポリエチレン（黒）
全長 210mm
ガイド部長さ 90mm
カット目盛（長さ） 10mm
カット目盛（箇所） 10箇所
重さ 約14g/1個
材質 ポリエチレン（黒）
全長 210mm
ガイド部長さ 90mm
カット目盛（長さ） 10mm
カット目盛（箇所） 10箇所
重さ 約14g/1個
