シンプルロック
2025/03/28 更新-
シンプルロック組図
-

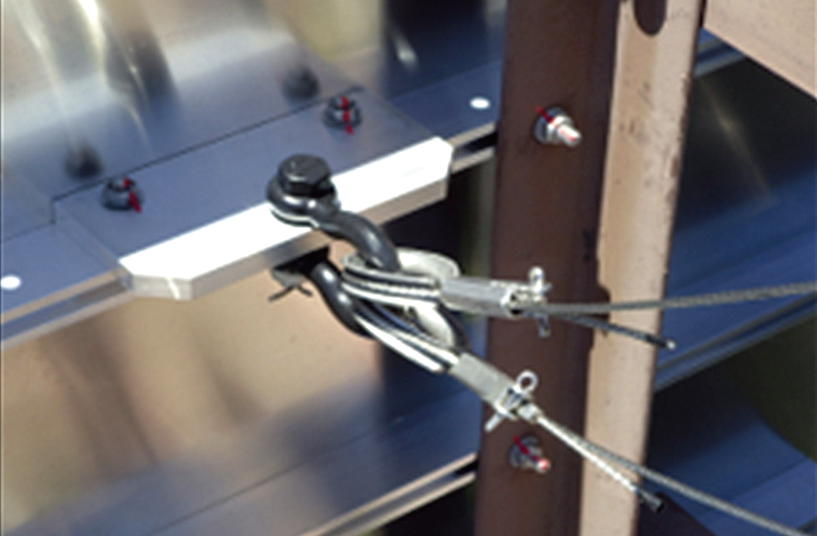

施工例
NETIS登録番号：KT-210073-A
概要
落下防止ワイヤロープとして、構造用ステンレスワイヤロープと高速道路等の附属物を連結するためのワイヤロープの端末加工の技術。
従来技術
ワイヤクリップ
新規性
● 落下防止ワイヤロープの端末金具をワイヤクリップからシンプルロックに変更。取り付けが簡素化され施工性、経済性の向上と工程の短縮が図れる。
期待される効果（詳細）
1．金具の数量が減少したシンプルな構造になり、取付けが簡素化されたため、施工性が向上するとともに、経済性の向上と工程の短縮が図れる。
2．加工効率が95%と高く、ワイヤロープの端末加工後の強度が高い水準で保たれるため、圧着強度の向上が図れる。
3．インパクトドライバーによるボルト・ナットの締め付けが必要ない構造であり、焼付きが起こらず、金具を取り外し後、再度利用できるため、リユース性が高く、地球環境への影響抑制が図れる。
2．加工効率が95%と高く、ワイヤロープの端末加工後の強度が高い水準で保たれるため、圧着強度の向上が図れる。
3．インパクトドライバーによるボルト・ナットの締め付けが必要ない構造であり、焼付きが起こらず、金具を取り外し後、再度利用できるため、リユース性が高く、地球環境への影響抑制が図れる。
適用条件
● 道路付属物の落下防止ワイヤロープ取り付け工事
活用効果
- 経済性
- 向上
- 品質
- 向上
- 施工性
- 向上
- 工程
- 60％短縮
- 安全性
- 同程度
施工事例・施工実績
工事採用実績
- 国
- 多数
- 公
- 多数
- 民
- 多数
