ケーソン自動注水制御システム
2024/08/30 更新-
ケーソン自動注水管理システム
NETIS登録番号：KTK-120002-VE（旧登録）
概要

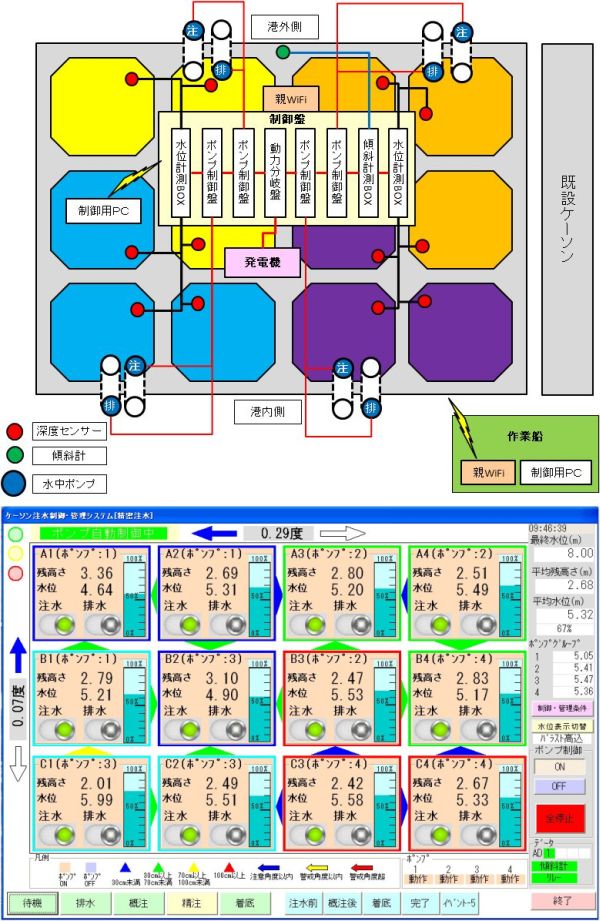

本システムは、ケーソンのマス内に設置した深度センサーによりマス内の水位を自動計測し、ケーソン上に設置した制御用PC画面でリアルタイムに注水量を表示するものである。
・各マス内の水位を深度センサーで自動計測し、管理画面上で確認できる
・ケーソンの傾斜を傾斜計で自動計測し、管理画面上で確認できる
・隣接するマス間の水位差が規定値以上にならないように、自動的にポンプを制御する
・ケーソンの傾斜を監視し、ある規定値以上傾斜しないように、自動的にポンプを制御する
・制御用PCは、他船舶上に設置したPCから遠隔操作することが出来る
新規性
・ケーソンのマス内の水位計測を、作業員のレッドによる計測から、水位センサーによる自動計測に変えた
・ケーソンマス内への注水作業を、作業員による水中ポンプの操作から、自動制御に変えた
・ケーソンマス内への注水作業を、作業員による水中ポンプの操作から、自動制御に変えた
期待される効果
・水中ポンプを自動制御することで、迅速な水位計測と確実な水位管理が行えるため、ケーソンの傾斜を防止でき、施工性の向上が図れる
・隣接するマスとの水頭差による偏荷重による隔壁の損傷を防止できるため、品質の向上に寄与する
・注水状況は、起重機船上に設置したモニターで確認でき、職員や作業員がリアルタイムに情報を共有することができ、施工性の向上が図れる
・各マスの水位確認のために、作業員がケーソン上を移動することがなくなり、安全性が向上する
・隣接するマスとの水頭差による偏荷重による隔壁の損傷を防止できるため、品質の向上に寄与する
・注水状況は、起重機船上に設置したモニターで確認でき、職員や作業員がリアルタイムに情報を共有することができ、施工性の向上が図れる
・各マスの水位確認のために、作業員がケーソン上を移動することがなくなり、安全性が向上する
適用条件
① 自然条件
・ケーソン据付作業が行えること
② 現場条件
・管理システムの設置スペースとして、1m×5m程度が確保できること
③ 技術提供可能地域
・制限なし
④ 関係法令等
・特になし
・ケーソン据付作業が行えること
② 現場条件
・管理システムの設置スペースとして、1m×5m程度が確保できること
③ 技術提供可能地域
・制限なし
④ 関係法令等
・特になし
施工事例・施工実績
工事採用実績
- 国
- 6件
- 公
- 0件
- 他
- 0件
