舗装出来形デジカメ検測システム

2024/11/12 更新

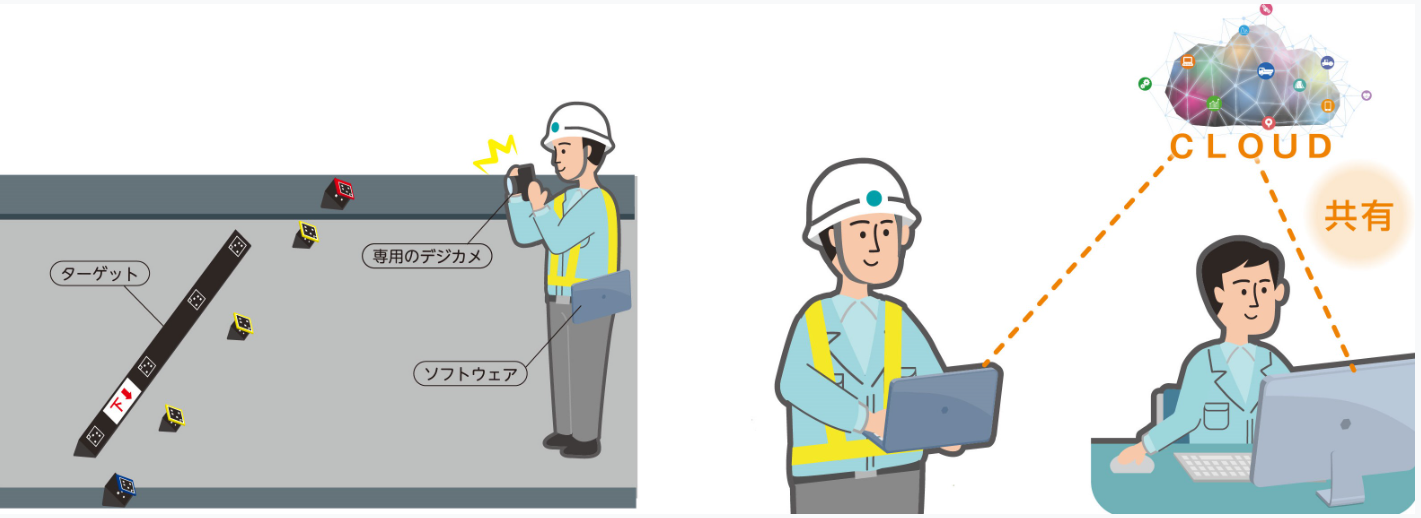

  • 舗装出来形検測システム概念図

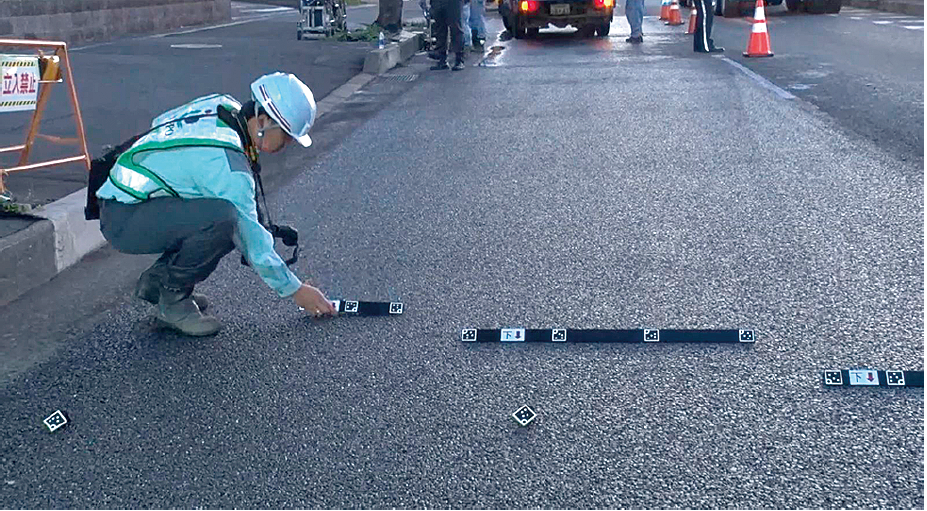

  • 計測箇所へターゲットを配置

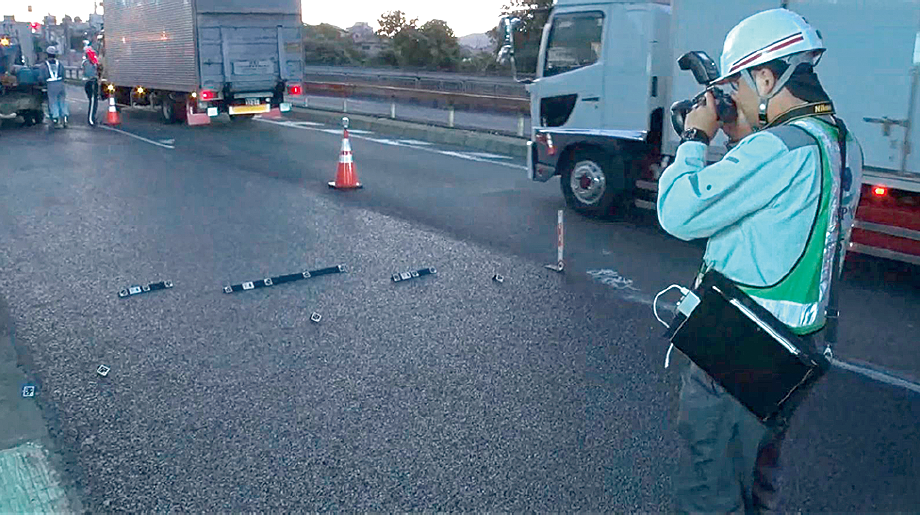

  • デジタルカメラでターゲットを映しこむように撮影

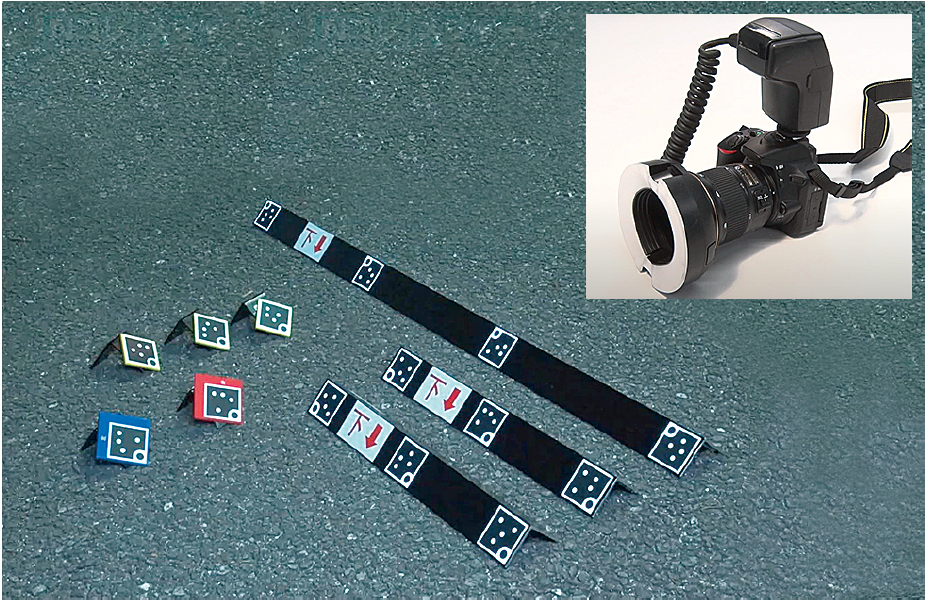

  • 計測機材一式（カメラ、専用ターゲット）

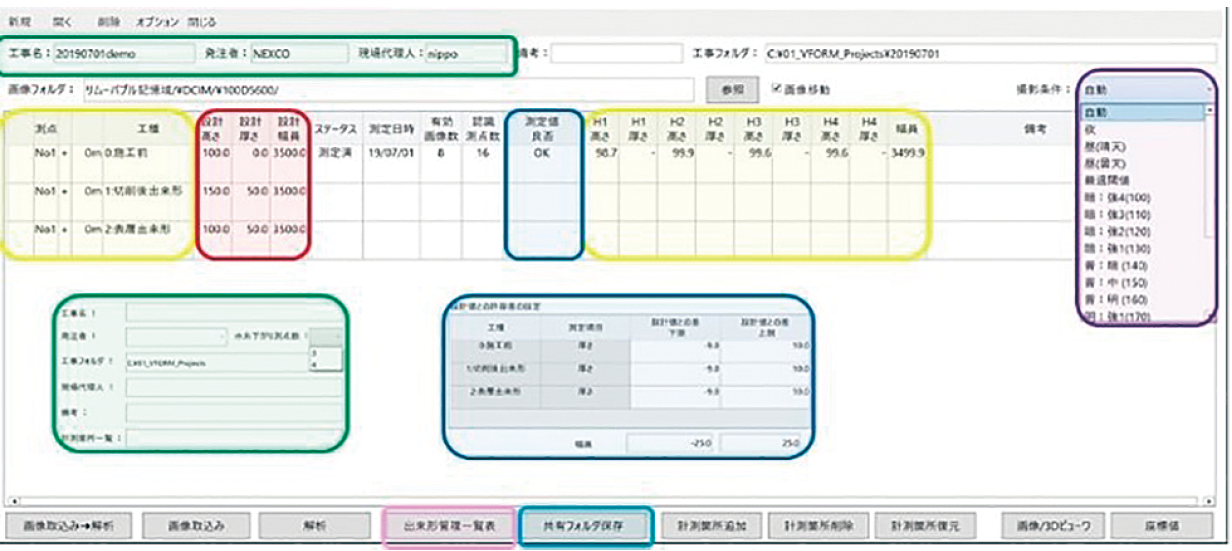

  • 帳票出力ソフト（出力イメージ）

NETIS登録番号：KT-220048-A

概要

舗装出来形を専用デジカメ（画素数1200万画素以上）を使って一人で高精度に検測ができ、帳票を自動作成できるシステム。

お問い合わせ
製品概要

新規性

① 検測を水糸下がりから専用デジカメ（画素数1200万画素以上）による撮影に変えた。
② 帳票を人力作成から自動作成に変えた。

期待される効果

・検測を専用デジカメによる撮影に変えたことにより、検測を一人で行えるため、経済性、施工性の向上が図れる。
・検測を専用デジカメによる撮影に変えたことにより、検測精度が向上し、誤差が平準化されるため、品質の向上が図れる。
・検測を専用デジカメによる撮影に変えたことにより、供用車線から離れた位置で検測を一人で行えるため、安全性の向上が図れる。
・帳票を自動作成に変えたことにより、現場での手動入力や帳票作成がなくなるため、経済性、施工性の向上が図れる。

適用条件

① 自然条件
・雨天では使用できない。
② 現場条件
・特になし。
③ 技術提供可能地域
・技術提供地域については制限なし。
④ 関係法令等
・特になし。



  　施工方法



　1．計測個所の設計値を事前入力する。 　2．計測個所へターゲットを配置する。 　3．専用デジタルカメラでターゲットを映しこむように撮影する。 　4．撮影画像をパソコンへ転送する。 　5．画像解析と帳票を自動作成する。 　6．クラウドへアップロードする。





  　本技術のポイント



　従来技術は、アナログで複数の作業員での出来形検測のため、検測時間や記録方法に課題があった。

本技術の活用により、専用デジカメを使って検測を一人で行え、測定精度が向上し、帳票作成を自動で行えるため、経済性、品質、安全性の向上が図れる。





施工事例・施工実績

施工手順

会社情報

会社名
（株）横河技術情報
TEL
03-5442-1703
