TS・RTK-GPSによる転圧管理システム（GPRoller）

2021/07/01 更新

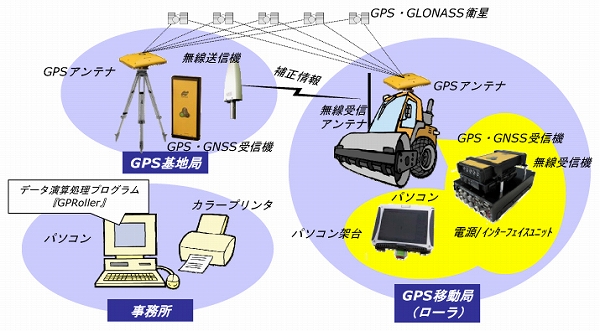

システム概要図

NETIS登録番号：TH-100008-VE（旧登録）

概要

TS・RTK-GPSを利用した転圧管理システム。

お問い合わせ

製品概要

新規性

・GPS・自動追尾トータルステーションの活用により、従来の点的管理から、施工エリア全体の面的管理を可能とした。
・従来、規定転圧回数に対しての転圧回数管理はオペレータの主観的判断に任されており、締固め後にサンプル検査を行う品質規定方式では、品質にバラツキが見られる可能性があった。本技術では、リアルタイムで転圧回数等の情報をオペレータに提示するため、転圧回数の過不足なく効率的な施工を可能とした。
・転圧回数色分図、走行軌跡図の実績が電子データとして記録され帳票出力できるため、客観的な評価が可能となり品質の向上が見込まれる。

期待される効果

・RTK-GPS、携帯電話網を利用したネットワーク型RTK-GPS、トータルステーションで得られる高精度の位置情報を活用することで、幅広い座標設定が可能となり、施工エリア全面をリアルタイムに管理することが可能である。
・転圧回数をメッシュ単位で色分け表示することにより、視覚的に、かつ迅速に転圧状況が把握できるため、過不足転圧の防止につながり工期短縮も見込まれる。
・稼働時間の短縮により、CO2排出量の削減が見込まれる。
・システムが簡便なため、人為的ミスが少なくなり、オペレータの技能差による品質差も軽減できる。

適用条件

① 自然条件
・GPS使用時は特になし。
・TS使用時は、雨、霧、降雪の場合使用不可。
② 現場条件
・GPS使用時は、上空視界が開け、GPS衛星の電波受信が可能な環境であること。
・TS使用時は、TSと重機との間の視通が確保できること。
・無線通信機の電波障害が起きない環境であること。
・携帯電話網を利用する場合は、携帯電話の通信エリア内であること。
③ 技術提供可能地域
・特に制限なし。
④ 関係法令等
・特になし。
