TDRショットライニングシステム
2021/09/21 更新
画像情報無し
NETIS登録番号：KT-150074-VE
概要

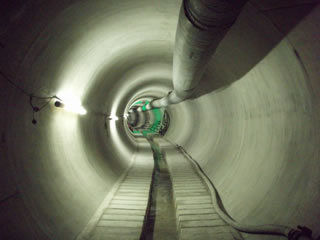

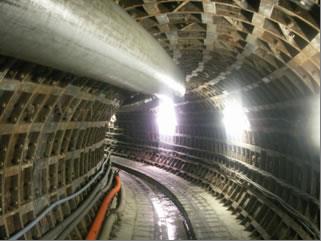

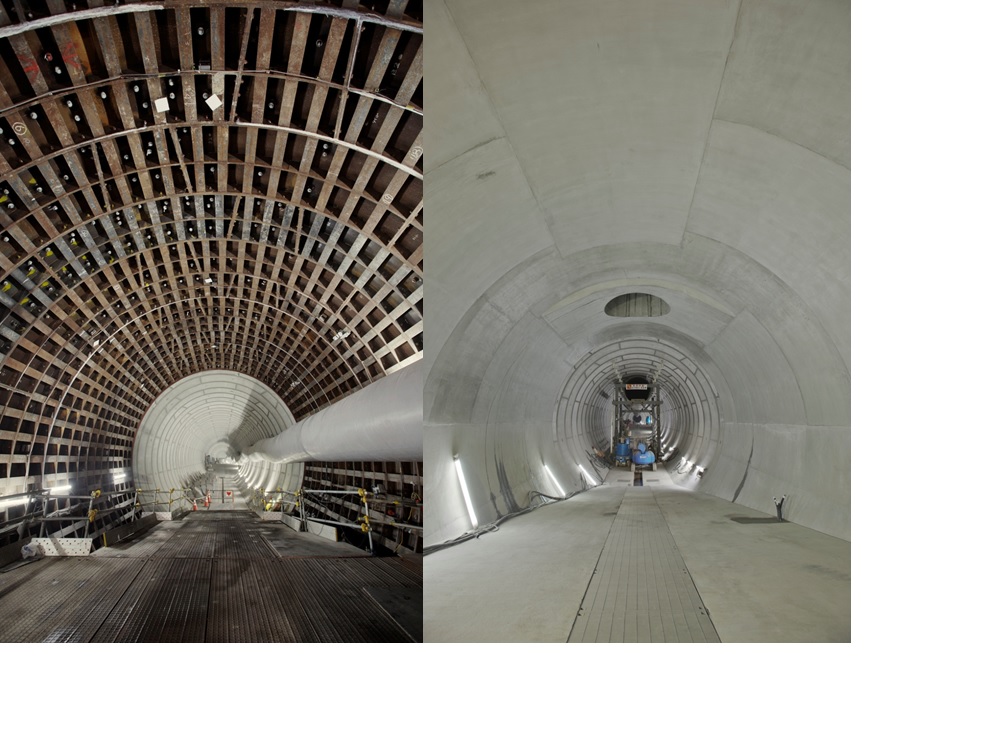

鋼製セグメントのリブ内充填と表面仕上げを吹付により行う技術
新規性
・内部充填を充填用モルタル注入から充填用モルタル吹付けに変えた。
・表面部を樹脂成型板の被覆材から耐磨耗性や耐酸性のある吹付けモルタルに変えた。
・表面部を樹脂成型板の被覆材から耐磨耗性や耐酸性のある吹付けモルタルに変えた。
期待される効果
・内部充填を充填用モルタル注入から充填用モルタル吹付けに変えたことにより、充填状況を目視で確認しながら施工ができるため高い充填性が確保できるので、品質の向上が図れる。
・表面部を樹脂成型板の被覆材から耐磨耗性や耐酸性のある吹付けモルタルに変えたことにより、材料費が低減できるので、経済性の向上が図れる。
・表面部を樹脂成型板の被覆材から耐磨耗性や耐酸性のある吹付けモルタルに変えたことにより、成型樹脂板及び付属物の取付け作業が不要となるので、工程の短縮が図れる。
・表面部を樹脂成型板の被覆材から耐磨耗性や耐酸性のある吹付けモルタルに変えたことにより、材料費が低減できるので、経済性の向上が図れる。
・表面部を樹脂成型板の被覆材から耐磨耗性や耐酸性のある吹付けモルタルに変えたことにより、成型樹脂板及び付属物の取付け作業が不要となるので、工程の短縮が図れる。
適用条件
① 自然条件
・特になし。
② 現場条件
・坑内に設置する施工機械および材料置き場スペースとして、1セット当り1.2m×12.0m=14.4m2のスペースが必要。現場の条件によりセット数を増加する。
③ 技術提供可能地域
・制限なし。
④ 関係法令等
・新版ずい道等建設工事における換気技術指針（建設業労働災害防止協会 平成24年3月）
・特になし。
② 現場条件
・坑内に設置する施工機械および材料置き場スペースとして、1セット当り1.2m×12.0m=14.4m2のスペースが必要。現場の条件によりセット数を増加する。
③ 技術提供可能地域
・制限なし。
④ 関係法令等
・新版ずい道等建設工事における換気技術指針（建設業労働災害防止協会 平成24年3月）
使用する機械・工具
- 金ゴテ
- 空気圧縮機
- 検測ピン
- 噴霧器
- モルタル吹付機
- モルタルポンプ
- モルタルミキサー
