無翼扇型送風機（ホールエアストリーマ・HAST）

2020/09/07 更新

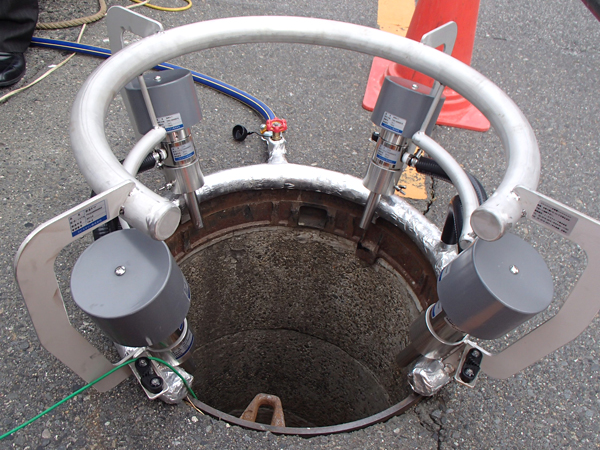

  • HAST

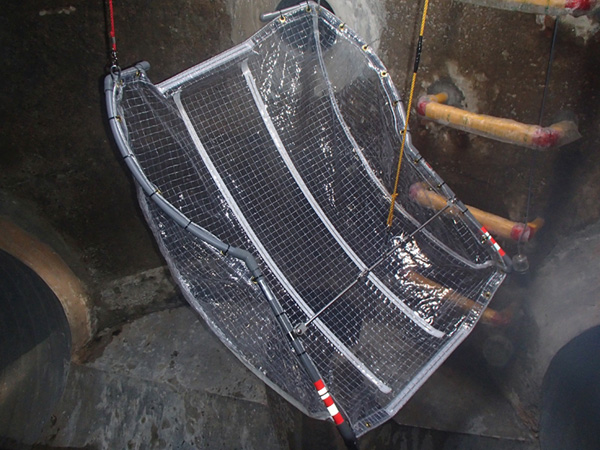

  • エアデフレクタ

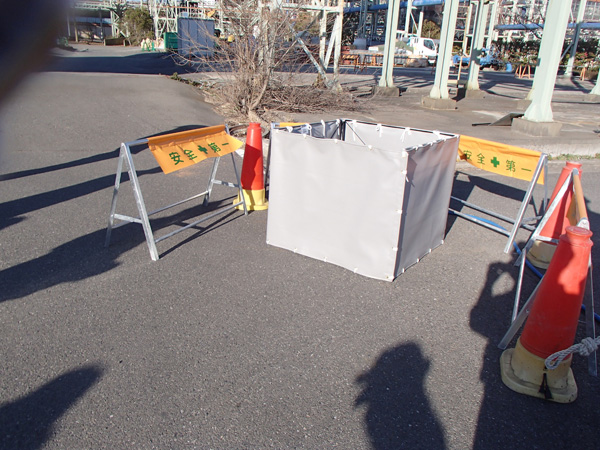

  • 遮音シート
  • HAST設置例

NETIS登録番号：QS-130029-A（旧登録）

概要

換気設備に圧縮空気を用いて無翼型送風機とし、送風管を廃止したため、マンホール内への出入りを改善した技術。

お問い合わせ
製品概要 CAD/カタログ

新規性

・従来の送気装置からファンをなくしたコンプレッサー圧縮空気による無翼扇型とした。

期待される効果

・HASTに吹き込むコンプレサーの圧縮空気量と一次導風と二次導風の合計送気量はコンプレッサー圧縮空気量のおおむね50～100倍の送風量を設定できるため、大容量の換気が可能となる。
・人孔開口部をふさがないため作業員の出入りが容易となり緊急時即応性の欠如を回避できる。
・HAST自体に回転部や摺動部がないので、この装置に起因する挟まれ事故を起こすことはない。

適用条件

① 自然条件
・屋外、屋内いずれでも使用できる。
・作業時の外気温は0℃～40℃の範囲、湿度80%以下。
② 現場条件
・人孔から半径2m以内の範囲には吸い込まれる恐れのある物品を近づけない。
・コンプレッサーは人孔から20m以内に設置する。
③ 技術提供可能地域
・全国。
④ 関係法令等
・酸素欠乏症等防止規則

使用する機械・工具

  • 空気圧縮機
  • 送気装置
  • 送風管
  • 発動発電機

施工事例・施工実績

施工手順

カタログ

カタログPDF

詳しくはこちら

会社情報

会社名
イービストレード（株）
TEL
03-3527-1124
企業情報
公式サイト
