マグマロック工法
2024/09/02 更新-
継手部に設置し、管きょの耐震化を図る
-

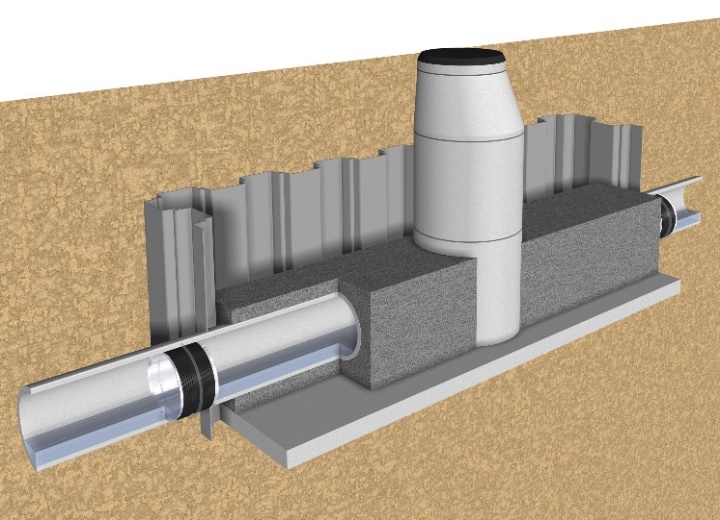

マグマロック工法NGJ 施工イメージ図
-
mini・NGJ【遠隔施工】 イメージ図
-

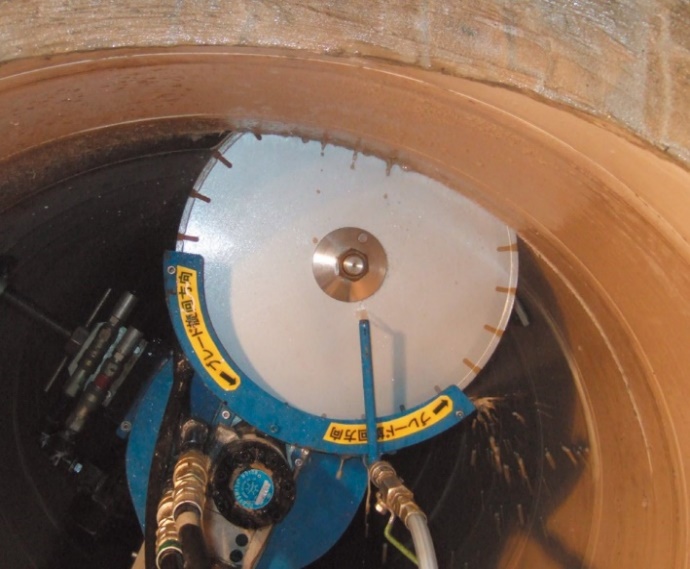

専用機械を用いた誘導目地切削状況
-

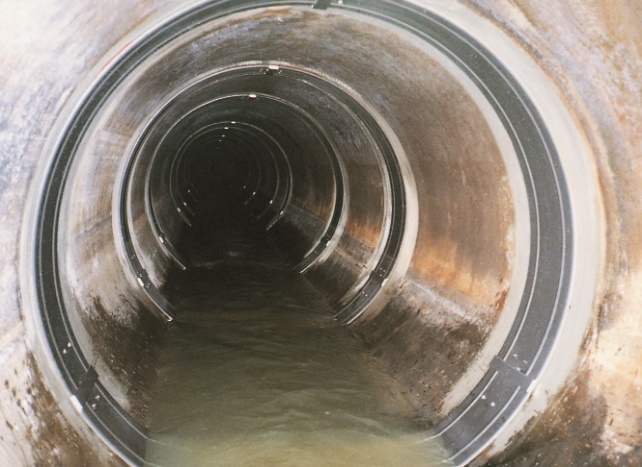

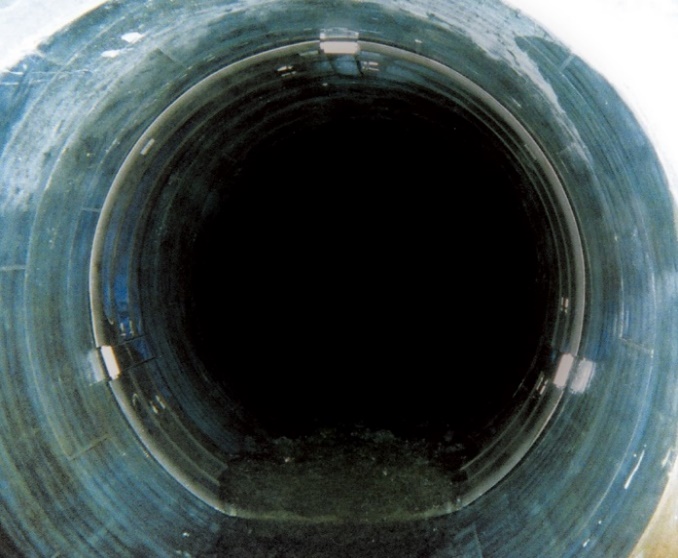

既更生管（複合管）に対する設置完了写真
NETIS登録番号：KT-130056-A（旧登録）
概要
非開削で①既設管きょと管きょの継手部（マグマロック工法）、②マンホールと管きょの接続部（マグマロック工法mini・NGJ／マグマロック工法NGJ）を、短時間にレベル2地震動に耐える水密構造に改善する耐震化工法。
主要材料は、円筒形状のゴムスリーブの内側に、同じく円筒状に曲げ加工したステンレススリーブと固定金具で構成されている。
新規性
①既設管きょと管きょの継手部、および②マンホールと管きょの接続部（管口）にマグマロックを設置することで、レベル2地震動で発生する抜出しや屈曲に対して、水密性を維持することが可能となる。

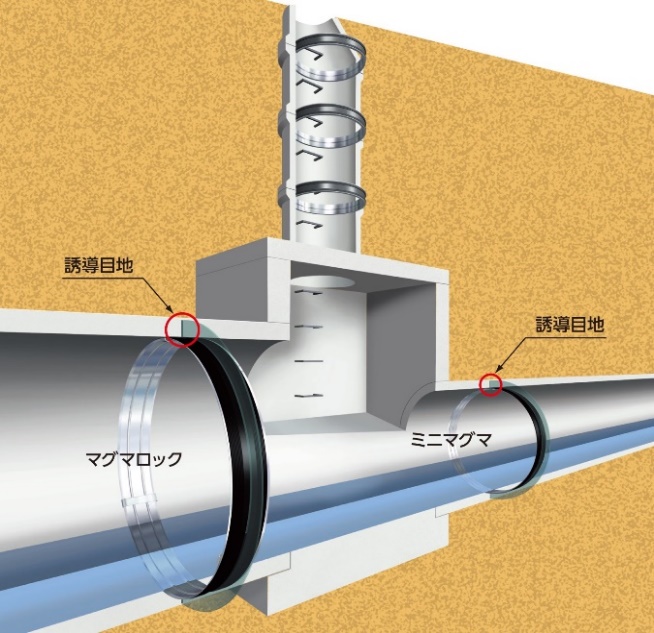

②のマンホールと管きょの接続部については、マンホールに接続する管きょに一定の深さで円周状に切り込み（誘導目地）を設け、地震時にその箇所が先行的に破断することで、マンホール側と管きょがフレキシブル構造となり、接続部への影響を小さくする。
また、①既設管きょと管きょの継手部、および②マンホールと管きょの接続部（管口）とも流下状態で施工が可能である。
②のマンホールと管きょの接続部については、マンホールに接続する管きょに一定の深さで円周状に切り込み（誘導目地）を設け、地震時にその箇所が先行的に破断することで、マンホール側と管きょがフレキシブル構造となり、接続部への影響を小さくする。
また、①既設管きょと管きょの継手部、および②マンホールと管きょの接続部（管口）とも流下状態で施工が可能である。
期待される効果（詳細）
1．マグマロック工法（管きょと管きょの継手部）
レベル2地震動を想定した次の複合条件下で、外水圧0.1MPaおよび内水圧0.2MPaに耐える水密性を有する。
➀水平抜出し量 37mm
②屈曲角 0.8°
2．マグマロック工法mini・NGJ／マグマロック工法NGJ（マンホールと管きょの接続部）
レベル2地震動を想定した次の複合条件下で、外水圧0.1MPaに耐える水密性を有する。
・既設管にマグマロック工法mini・NGJを設置した場合
①水平抜出し量 30mm（呼び径350以上は37mm）
②屈曲角 0.9°
・更生管（自立管）にマグマロック工法mini・NGJを設置した場合
①水平抜出し量 110mm
②屈曲角 2.4°～8.5°（複合抜出し量頂部110mm 底部140mm相当）
・既設管及び更生管（複合管）にマグマロック工法NGJを設置した場合
①水平抜出し量 37mm
②屈曲角 0.8°
レベル2地震動を想定した次の複合条件下で、外水圧0.1MPaおよび内水圧0.2MPaに耐える水密性を有する。
➀水平抜出し量 37mm
②屈曲角 0.8°
2．マグマロック工法mini・NGJ／マグマロック工法NGJ（マンホールと管きょの接続部）
レベル2地震動を想定した次の複合条件下で、外水圧0.1MPaに耐える水密性を有する。
・既設管にマグマロック工法mini・NGJを設置した場合
①水平抜出し量 30mm（呼び径350以上は37mm）
②屈曲角 0.9°
・更生管（自立管）にマグマロック工法mini・NGJを設置した場合
①水平抜出し量 110mm
②屈曲角 2.4°～8.5°（複合抜出し量頂部110mm 底部140mm相当）
・既設管及び更生管（複合管）にマグマロック工法NGJを設置した場合
①水平抜出し量 37mm
②屈曲角 0.8°
適用条件
（1）マグマロック工法［管きょと管きょの継手部耐震化］
・適用管径：φ800～3,500
・適用管種：鉄筋コンクリート管、ダクタイル管、鋼管、FRPM管
・水深：管径の25%以内（φ1,650以上は最大水位400mm）
・流速：1.0m／秒以内
（2）マグマロック工法mini・NGJ［管口部の接続部耐震化］
・適用管径：φ200～700（※遠隔施工の場合はφ250～700）
・適用管種：鉄筋コンクリート管、陶管（更生管）
・施工位置：管口より半管（1.0～1.2m）以内【標準施工】／管口より半管（1.0～1.2m）を超えた位置【遠隔施工】
・水深：管径の25%以内
・流速：1.0m／秒以内
（3）マグマロック工法NGJ［管口部の接続部耐震化］
・適用管径：φ800～3,000
・適用管種：鉄筋コンクリート管
・水深：管径の25%以内（φ1,650以上は最大水位400mm）
・流速：1.0m／秒以内
・適用管径：φ800～3,500
・適用管種：鉄筋コンクリート管、ダクタイル管、鋼管、FRPM管
・水深：管径の25%以内（φ1,650以上は最大水位400mm）
・流速：1.0m／秒以内
（2）マグマロック工法mini・NGJ［管口部の接続部耐震化］
・適用管径：φ200～700（※遠隔施工の場合はφ250～700）
・適用管種：鉄筋コンクリート管、陶管（更生管）
・施工位置：管口より半管（1.0～1.2m）以内【標準施工】／管口より半管（1.0～1.2m）を超えた位置【遠隔施工】
・水深：管径の25%以内
・流速：1.0m／秒以内
（3）マグマロック工法NGJ［管口部の接続部耐震化］
・適用管径：φ800～3,000
・適用管種：鉄筋コンクリート管
・水深：管径の25%以内（φ1,650以上は最大水位400mm）
・流速：1.0m／秒以内
施工事例・施工実績
工事採用実績
- 公
- 40000
