ジックボードS工法（シートライニング工法D種）

2024/05/07 更新

施工事例

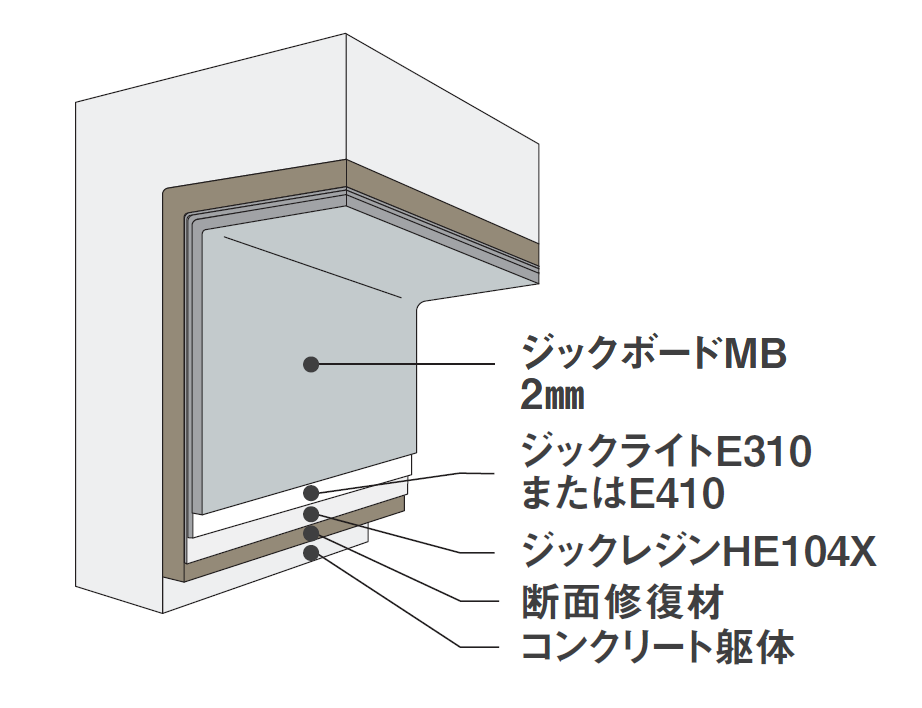

断面図

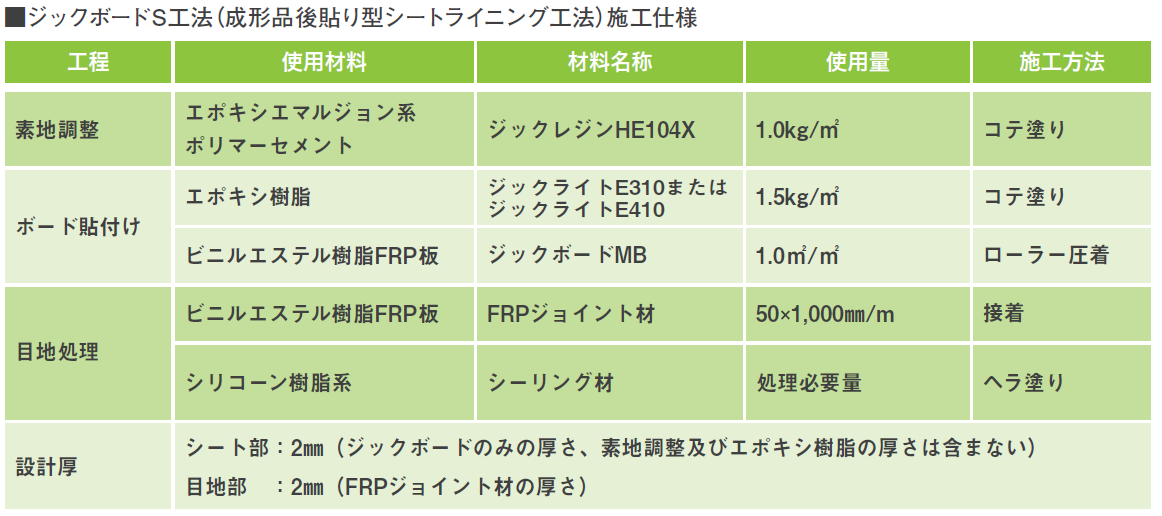

仕様

概要

コンクリート防食被覆に用いるシートライニング工法。高耐食性ビニルエステル樹脂FRP板の裏面をメルボン仕様とした成型板をエポキシ樹脂系の塗布型ライニング工法で躯体に全面接着させるコンクリート防食被覆工法。
【適用対象施設例】下水処理施設、し尿処理施設、農業集落排水施設、ポンプ施設、工場排水処理施設などの過酷な侵食を受ける供用環境下にあり、メンテナンスフリーが求められるコンクリート施設部位への防食。

続きを見る

お問い合わせ

製品概要 CAD/カタログ

新規性

ジックボードS工法の目地は、FRP成型品を耐食性シール材で設置して二重構造とし、目地部の損傷を防止する耐久性機能を付与している。塗布型ライニング工法でシートライニング工法を全面接着させるハイブリット構造のため、支保材の設置が不要で工期短縮が可能。日本下水道事業団「下水道コンクリート構造物の腐食抑制技術及び防食技術マニュアル」成型品後貼り型シートライニング工法D種の品質規格に適合。

期待される効果

1．ジックボードS工法はシートライニングエ法に該当し、非常に厳しい環境下にある施設や長期の耐久性が求められる施設に適応可能。
2．ジックボードMBは工場成型品であり、均質高密度の防食被慶層で優れた遮断性を有し、腐食物質を浸透させる恐れがない。
3．後貼り工法の目地は、成型品と耐食性シールの二重構造とし、応力集中などによる目地部の損傷を防止する優れた耐久性機能を付与している。
