おまかせ君プロとおまかせ君ワンマンでさっと丁張測量

2025/04/07 更新

おまかせ君プロ
おまかせ君ワンマン
ライン上に誘導
丁張が掛けやすい

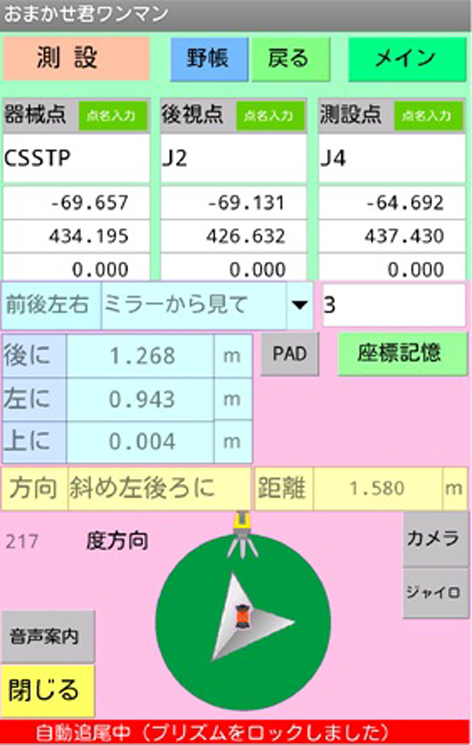

おまかせ君ワンマン誘導機能

NETIS登録番号：KT-140013-VE（旧登録）

概要

3次元設計データによる位置出し、丁張測量端末とワンマン測量機を使用した技術

お問い合わせ

お気に入りに登録

製品概要

新規性

■データ作成

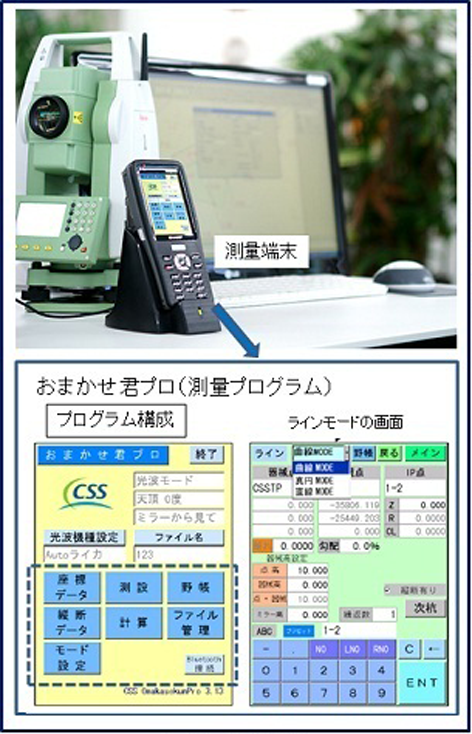

・設計図面や路線データから、座標計算を行って、位置出し用のデータを作成していた作業を、設計CADデータの座標を測量端末（おまかせ君プロ）に自動入力するように変更した。
■位置出し、座標誘導
・従来は事前計算書をもとに測量を繰り返して位置出しを行っていた作業を、測量端末（おまかせ君プロ）の画面表示でプリズムを誘導するよう変更した。

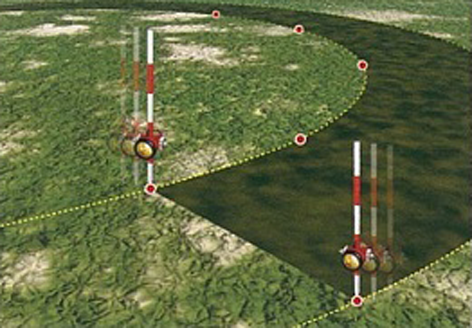

・線形を出す場合に、プリズムを座標点ではなく、最も近いラインまで誘導するモード（「ラインモード」）を持つようにした。
【おまかせ君ワンマンの追加機能】
・従来は2名で行っていた位置出し作業を1名で可能とした。

期待される効果

・人手による座標計算から、設計CADデータの座標を測量端末（おまかせ君プロ）に自動入力するように変更したことにより、座標計算等において計算時間の短縮となるので、測量の効率化が図れる。
・測量端末（おまかせ君プロ）の画面表示でプリズムを誘導するよう変更したことにより、位置出し点まで短時間でプリズムの誘導ができるので、測量時間が大幅に短縮される。又、TSの角度を合わせ間違っても誤差表示されるので間違いがなくなる。

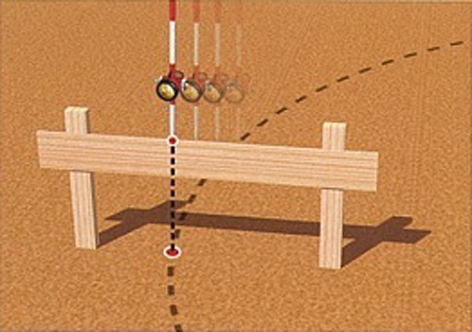

・ラインモードを持つことにより、プリズムを線形上に容易に誘導できるので、丁張等の作業が容易になる。
【おまかせ君ワンマンの追加機能】
・位置出し作業の省人化が図れる。

適用条件

① 自然条件
・制限なし。
② 現場条件
・通常の測量ができる状態であれば問題はない。
・トータルステーションの視通は必要である。
③ 技術提供可能地域
・制限なし。
④ 関係法令等
・特になし。
