3次元点群処理ソフト(TREND-POINT)を用いた施工土量計測システム
2024/08/27 更新-

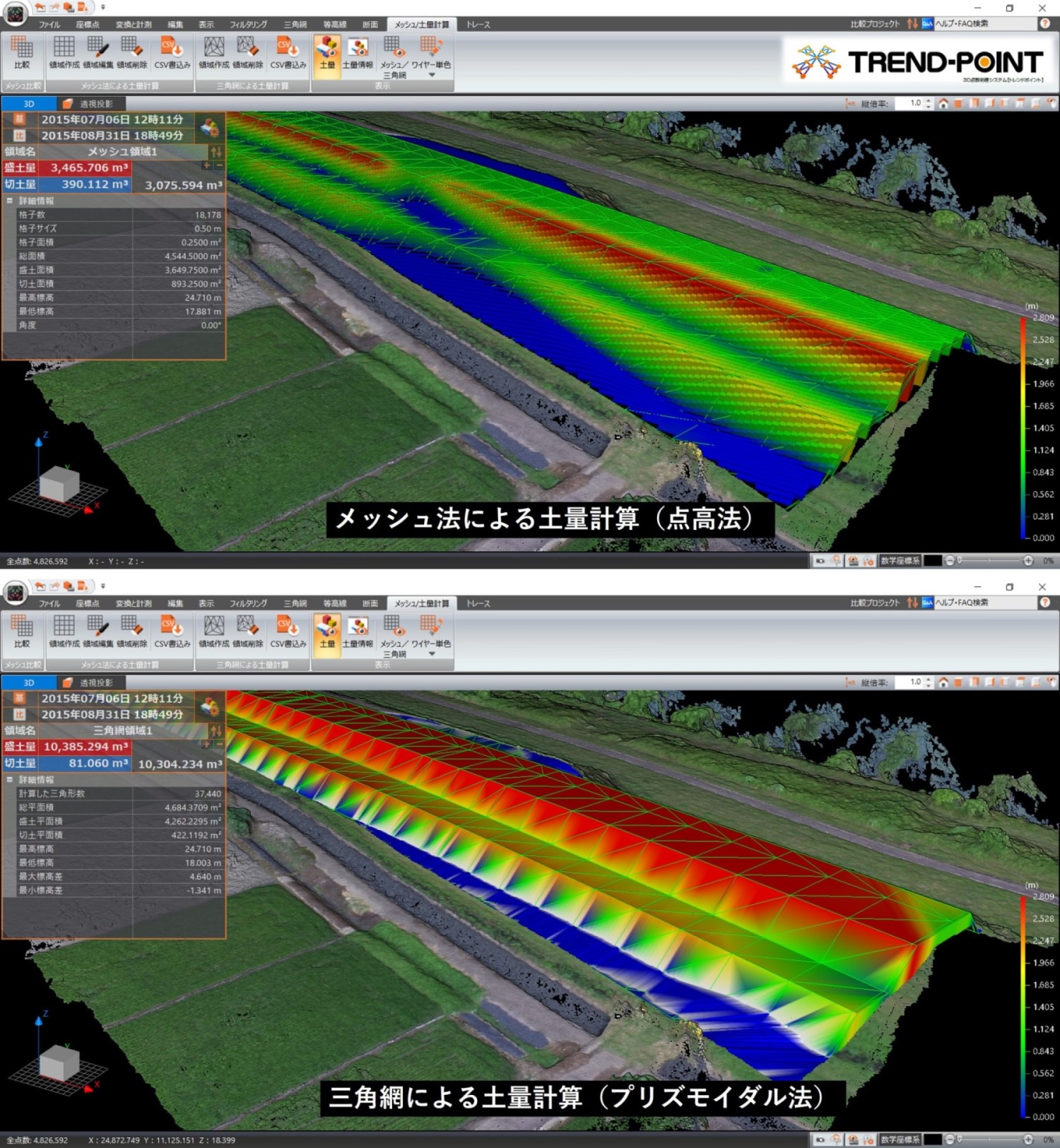

3次元土量計算(点高法とプリズモイダル法)
-

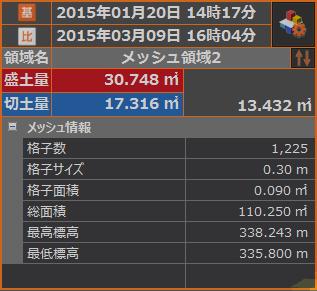

3次元土量計算結果
NETIS登録番号：KK-150058-VE
概要
UAVによる空中写真撮影やレーザースキャナー、マルチビーム等の3次元計測で取得される複数の点群データを用いた3次元土量計算により、時系列での土量変化を把握できる技術
・施工段階ごとの3次元点群データの差分を解析し、土量変化を把握
・土量計算は3次元で算出するため、正確な土量が把握
・従来技術に比べて、現地計測と計算時間が短縮され、迅速な作業が可能
・3次元点群データをであるため、微細な地形状況も把握でき、精度が高い計算が可能
・TREND-POINTは膨大な数の3次元点群のスムーズな処理が可能
・再計算が必要になっても、追加横断測量などの現地作業が発生しない
・段階ごとの工事進捗把握を行い、重機やトラックの綿密な管理が可能
新規性
土量計算を平均断面法から点群データ解析による3次元土量計算法へ変更した。
期待される効果
・土量計算が平均断面法から、UAV等の3次元計測で取得した点群データ解析による3次元土量計算法となったことで、現地計測と土量計算の作業時間の短縮が図れ、工程短縮、労務費の削減が見込める。
適用条件
① 自然条件
・悪天候時には施工しないこと
② 現場条件
・現場条件の制約はないが、本システムの動作環境は以下の通り。
OS:Windows10,8.1,7（SP1）ともに64bit
CPU:Core i5（推奨Core i7以上）
必要メモリ:8GB（推奨16GB以上）
必要HDD容量:100GB（推奨500GB以上）※SSD推奨
必要解像度:1366×768（推奨1920×1080以上）
VIDEO:OpenGL3.0以上（推奨OpenGL4.0以上）
VIDEOメモリ:1GB（推奨2GB以上)
③ 技術提供可能地域
・日本全国
④ 関係法令等
・特になし
・悪天候時には施工しないこと
② 現場条件
・現場条件の制約はないが、本システムの動作環境は以下の通り。
OS:Windows10,8.1,7（SP1）ともに64bit
CPU:Core i5（推奨Core i7以上）
必要メモリ:8GB（推奨16GB以上）
必要HDD容量:100GB（推奨500GB以上）※SSD推奨
必要解像度:1366×768（推奨1920×1080以上）
VIDEO:OpenGL3.0以上（推奨OpenGL4.0以上）
VIDEOメモリ:1GB（推奨2GB以上)
③ 技術提供可能地域
・日本全国
④ 関係法令等
・特になし
施工事例・施工実績
工事採用実績
- 国
- 0件
- 公
- 0件
- 他
- 91件
施工手順
