現場端末システム（Mr.Samurai 3D）
2024/05/27 更新-

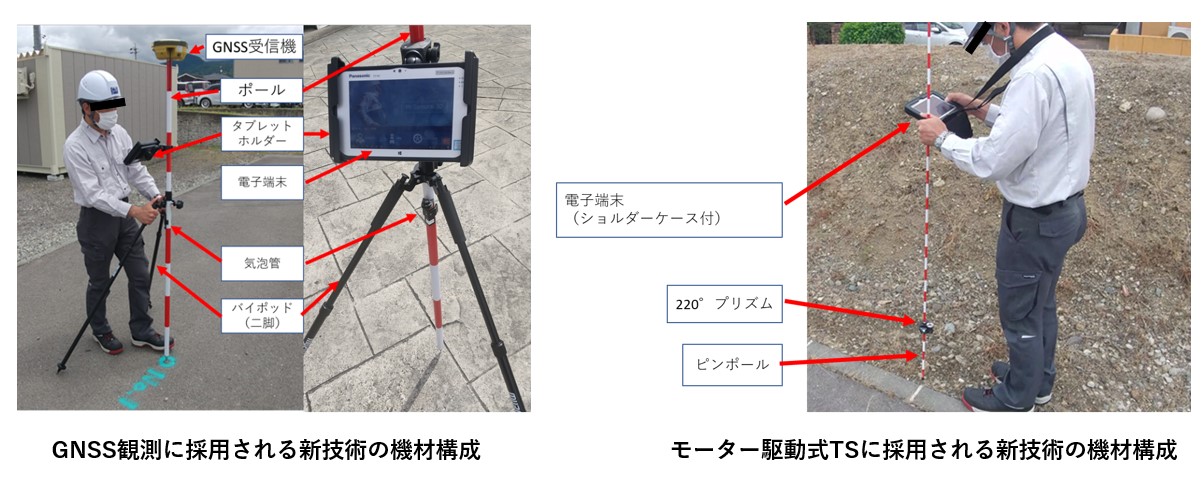

新技術の適用イメージ
-

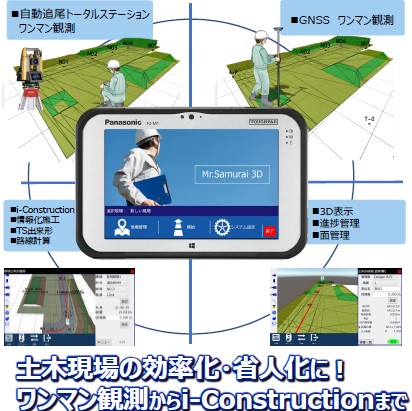

新技術の活用イメージ
NETIS登録番号：KT-230035-A
概要
電子端末と測量機器（モーター駆動式TS等、GNSS受信機）の通信接続を通して、現地測量から出来形管理まで作業員１名で行える端末システム。
新規性
・測量データ収集のために、通信接続がTSに限定される電子端末から、GNSS受信機の測量データの読み取りも可能な通信、演算機能を新たに追加した電子端末に変更した。
・測量データの収集機能のみの電子端末から、電子端末の位置情報をモーター駆動式TS等に送信し、かつ本情報に基づきTS等の測定方向の制御が可能な電子端末に変更した。
・測量データの収集機能を有する電子端末から、3次元設計データ（Land-XML)及び計測範囲の3D表示機能を新たに搭載した電子端末に変更した。
・測量データの収集機能のみの電子端末から、電子端末の位置情報をモーター駆動式TS等に送信し、かつ本情報に基づきTS等の測定方向の制御が可能な電子端末に変更した。
・測量データの収集機能を有する電子端末から、3次元設計データ（Land-XML)及び計測範囲の3D表示機能を新たに搭載した電子端末に変更した。
期待される効果（詳細）
・GNSS受信機の測量データの読み取りも可能な通信、演算機能を新たに追加した電子端末に変更したことにより、
（１）GNSS受信機と一体化したポールと電子端末の移動のみで測量が可能となり、測量作業が効率的となり測量作業の省人化が可能となる（施工性）。
（２）TSの方向制御や複数作業員間の調整が不要となり、測量作業の効率化により工程が短縮する（工程）。
・電子端末の位置情報をモーター駆動式TS等に送信し、かつ本情報に基づきTS等の測定方向の制御が可能な電子端末に変更したことにより、電子端末からの遠隔操作によりモーター駆動式TS等の方向制御がTS等のロスト時を含めて可能となるため、観測点の移動に伴うTS等の測定方向の複数作業員間の調整が不要となる（施工性）。
・3次元設計データ（Land-XML)及び計測範囲の3D表示機能を新たに搭載した電子端末に変更したことにより、出来形管理の対象個所が現場で視覚的に確認できるため、出来形管理の現場確認作業が円滑化する（施工性）。
（１）GNSS受信機と一体化したポールと電子端末の移動のみで測量が可能となり、測量作業が効率的となり測量作業の省人化が可能となる（施工性）。
（２）TSの方向制御や複数作業員間の調整が不要となり、測量作業の効率化により工程が短縮する（工程）。
・電子端末の位置情報をモーター駆動式TS等に送信し、かつ本情報に基づきTS等の測定方向の制御が可能な電子端末に変更したことにより、電子端末からの遠隔操作によりモーター駆動式TS等の方向制御がTS等のロスト時を含めて可能となるため、観測点の移動に伴うTS等の測定方向の複数作業員間の調整が不要となる（施工性）。
・3次元設計データ（Land-XML)及び計測範囲の3D表示機能を新たに搭載した電子端末に変更したことにより、出来形管理の対象個所が現場で視覚的に確認できるため、出来形管理の現場確認作業が円滑化する（施工性）。
適用条件
①自然条件
特になし
②現場条件
GNSSアンテナを使用するため、衛星からの信号受信が可能な範囲であること
③技術提供可能地域
技術提供地域については制限なし
④関連法令等
・電波法
・３次元計測技術を用いた出来形管理要領（案）
・TS等光波方式を用いた出来形管理の監督・検査要領（土工編）（案）
・TS等光波方式を用いた出来形管理の監督・検査要領（舗装工事編）（案）
特になし
②現場条件
GNSSアンテナを使用するため、衛星からの信号受信が可能な範囲であること
③技術提供可能地域
技術提供地域については制限なし
④関連法令等
・電波法
・３次元計測技術を用いた出来形管理要領（案）
・TS等光波方式を用いた出来形管理の監督・検査要領（土工編）（案）
・TS等光波方式を用いた出来形管理の監督・検査要領（舗装工事編）（案）
施工事例・施工実績
施工手順
会社情報
- 会社名
- （株）シーティーエス
- TEL
- 0268-26-3700
- 企業情報
- 公式サイト
