高精細ナローマルチビーム測深及び船上レーザ測量システム

2024/11/12 更新

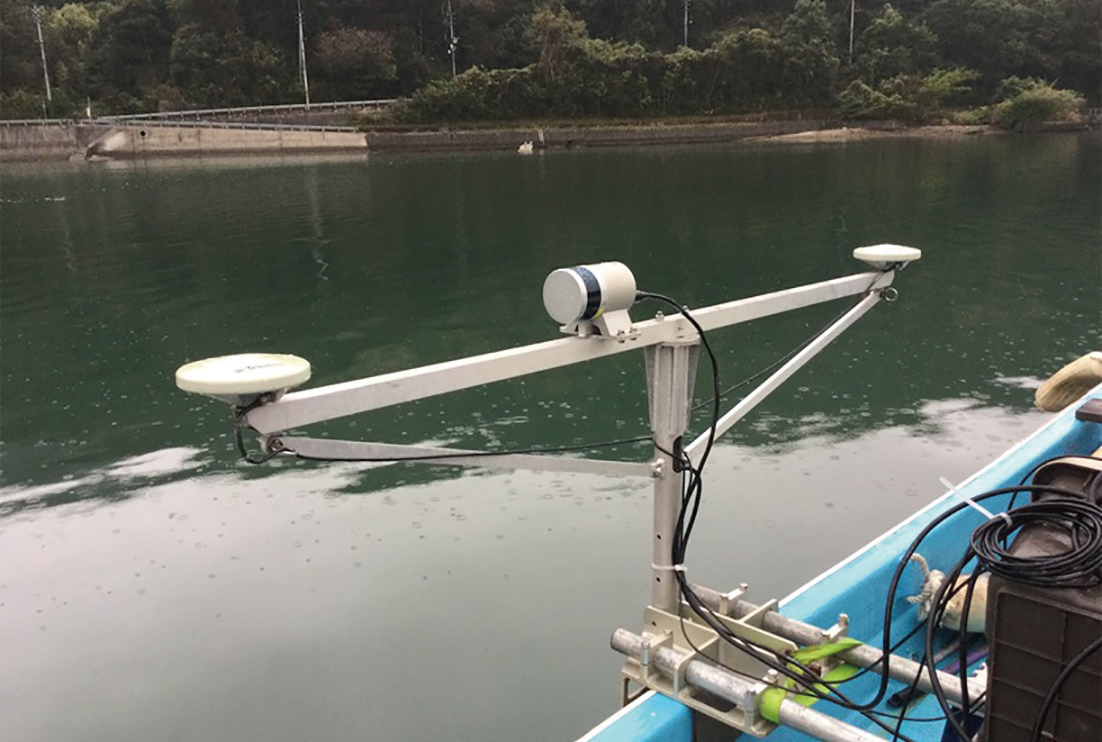

船上レーザ計測機（NORBIT iLiDAR LASER）の艤装状況

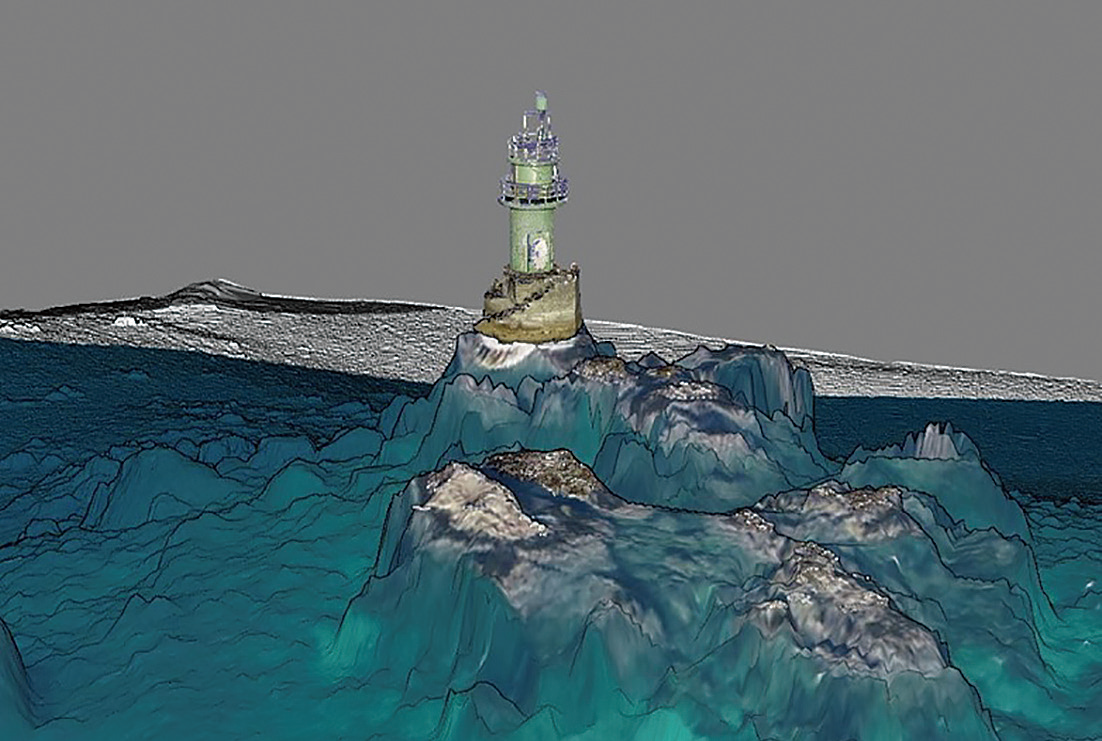

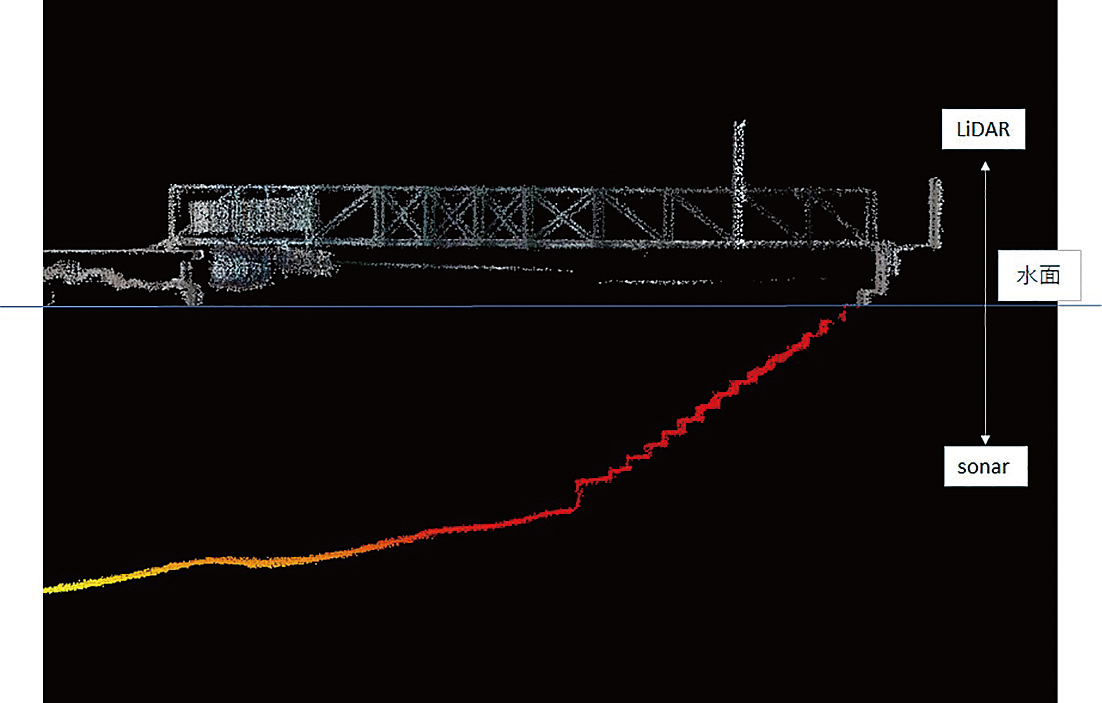

陸上及び水中の3次元点群データ
従来技術の活用で想定される測量範囲（水深2ｍ以深に適用）

NETIS登録番号：CG-220029-A

概要

調査船に深浅測量のためのナローマルチビームと陸上測量のためのレーザスキャナーを艤装し、水底地形から陸上地形までのシームレスな3次元点群データを取得する深浅測量に関する技術。

お問い合わせ

製品概要施工事例・実績

新規性

・深浅測量に用いるマルチビームソナー（音響ソナー）の形状について、フラットアレーからカーブドアレーに変更した。
・深浅測量のビームソナー上部にレーザスキャナの搭載が可能な機構を新たに採用した。
・陸上と水中の計測データを個別に整理、統合する作業方法から、双方の統合データを測量作業と同時に取得し、整理できるデータ処理システムに変更した。

期待される効果

・ビームの入射角度の広がりにより広範囲の深浅測量が可能となるため、水面付近までの幅広い範囲の計測が実現できるため、データの品質が向上する。（品質・出来形）
・深浅測量と別に陸上測量を行う必要がなく、測量作業が効率化し、経済性も向上する。（経済性、施工性）
・陸上で水面へ近づいて行う作業がなくなるため、水面への転落の危険性がなくなり、作業員の安全性が向上する。（安全性）
・水中と陸上のシームレスな3次元点群データが取得できるため、各データ統合のための整理及び統合作業が不要となり、作業工程が効率化する結果として工程が短縮する。（工程、施工性）

適用条件

① 自然条件
・悪天候時には調査をしないこと。
・潮流が7ノットまでであること。
② 現場条件
・GNSSアンテナを使用するため、衛星からの信号受信が可能なこと。
③ 技術提供可能地域
・技術提供地域に制限はない。
④ 関連法令等
・港則法（特定港内又は特定港の境界付近で工事又は作業を行う場合）による許可
・浚渫工事：マルチビームを用いた深浅測量マニュアル（浚渫工編）（令和3年4月改訂版）
