ビューポール
2021/08/06 更新-

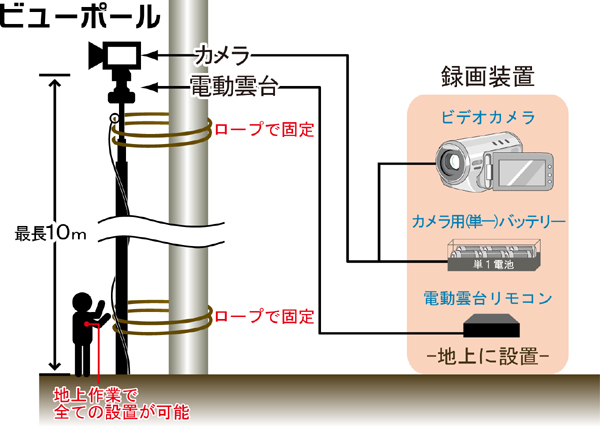

機器接続例
NETIS登録番号：KT-100047-VE（旧登録）
概要
可搬式で高所からビデオ撮影する技術。
新規性
・高所にカメラを据え付ける方式から既設の柱に振り出し構造としたポールカメラを添え付ける方式に変えた。
・金具によるアングル固定から電動雲台に変えた。
・電源を自家用発電機（従来の電源）から市販の乾電池に変えた。
・金具によるアングル固定から電動雲台に変えた。
・電源を自家用発電機（従来の電源）から市販の乾電池に変えた。
期待される効果
・既設の柱に振り出し構造としたポールカメラを添え付ける方式に変えたことにより、交通規制を伴う高所作業車の使用を不要とし、交通規制協議、撮影機材設置に係る時間が軽減され、コスト縮減及び工期短縮が図られる。
・既設の柱に振り出し構造としたポールカメラを添え付ける方式に変えたことにより、地上で全ての設置作業を行える構造となり、作業員の安全性が向上した。
・電動雲台に変えたことにより、地上でモニターを見ながらアングル設定が可能となり、作業効率が向上した。
・電源を市販の乾電池に変えたことにより、電源確保の難しい現場条件でも撮影を容易にし、施工性が向上した。
・既設の柱に振り出し構造としたポールカメラを添え付ける方式に変えたことにより、地上で全ての設置作業を行える構造となり、作業員の安全性が向上した。
・電動雲台に変えたことにより、地上でモニターを見ながらアングル設定が可能となり、作業効率が向上した。
・電源を市販の乾電池に変えたことにより、電源確保の難しい現場条件でも撮影を容易にし、施工性が向上した。
適用条件
① 自然条件
・温度：0℃以上、40℃以下。
・湿度：90％以下。
② 現場条件
・機材設置高さ以上ある照明柱、標識柱などの道路付属物があること。
・機材設置を行う作業員（2名）が立ち入れるスペース（2m2程度）があること。
・機材設置スペース 50cm×50cm。
③ 技術提供可能地域
・制限なし。
④ 関係法令等
・道路法
・道路構造令
・道路交通法
・温度：0℃以上、40℃以下。
・湿度：90％以下。
② 現場条件
・機材設置高さ以上ある照明柱、標識柱などの道路付属物があること。
・機材設置を行う作業員（2名）が立ち入れるスペース（2m2程度）があること。
・機材設置スペース 50cm×50cm。
③ 技術提供可能地域
・制限なし。
④ 関係法令等
・道路法
・道路構造令
・道路交通法
使用する機械・工具
- カメラ
- 電動雲台
- 録画機材
