小型クレーン用吊荷監視カメラ「ワイヤレスウォッチャー」
2024/06/06 更新-
概要
-
新規性
NETIS登録番号：QS-190012-VE
概要

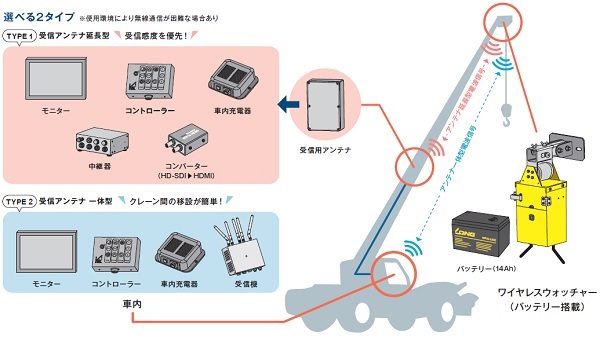

小型クレーンのブーム先端に取り付けた無線式高画質のカメラで吊荷作業状況を監視するシステム。
新規性
・小型クレーン作業における吊荷作業を、ブーム先端に取り付けた常に下を向く無線式高画質カメラで、視覚的にモニタ表示する安全支援システムとした。
・吊荷監視用カメラの取付部にオイルダンパーを装着した。
・吊荷監視用カメラは高画質（212万画素）とし、ズーム機能を備えた。
・吊荷監視用カメラの取付部にオイルダンパーを装着した。
・吊荷監視用カメラは高画質（212万画素）とし、ズーム機能を備えた。
期待される効果（詳細）
・小型クレーン作業における吊荷作業を、常に下を向く無線式高画質カメラで、視覚的にモニタ表示する安全支援システムとしたことにより、躯体内や躯体越しでも吊荷周辺に死角を作らないため、施工性および安全性が向上する。
・画像の伝送方式を無線にしたことにより、伸縮式ブームへの取付が容易となる。

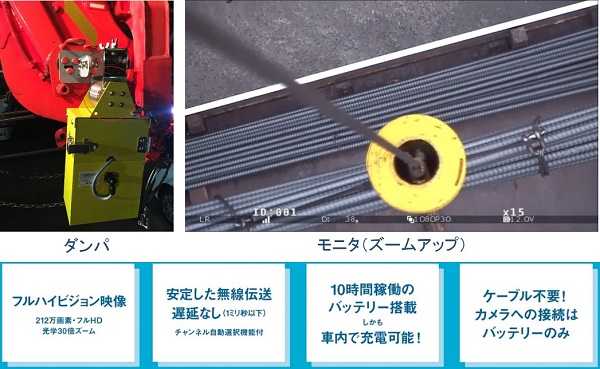

・吊荷監視用カメラの取付部にオイルダンパーを装着したことにより、小型クレーンの振動等による画像の乱れを抑えることができる。
・吊荷監視用カメラが高画質かつズーム機能を備えたことにより、クレーンの高さに関係なく、オペレータが確認したい吊荷周辺、および、玉掛作業を鮮明にモニタリングできるため、玉掛不備による事故を防ぐことができる。（夜間でも、現場の明り程度でモニタリング可）
・画像の伝送方式を無線にしたことにより、伸縮式ブームへの取付が容易となる。
・吊荷監視用カメラの取付部にオイルダンパーを装着したことにより、小型クレーンの振動等による画像の乱れを抑えることができる。
・吊荷監視用カメラが高画質かつズーム機能を備えたことにより、クレーンの高さに関係なく、オペレータが確認したい吊荷周辺、および、玉掛作業を鮮明にモニタリングできるため、玉掛不備による事故を防ぐことができる。（夜間でも、現場の明り程度でモニタリング可）
適用条件
① 自然条件
・動作温度：-5℃～60℃
② 現場条件
・小型クレーンのブーム先端に、無線式高画質カメラの設置スペースとして、20cm×20cm程度のスペースが必要
③ 技術提供可能地域
・全国
④ 関係法令等
・特になし
