マルイチハンディーパイプ STK700

2024/08/29 更新

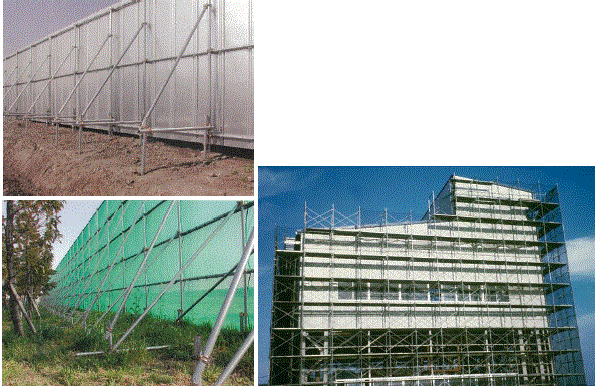

図-1 施工例(仮囲い、暴風ネット、建築足場)

NETIS登録番号：KK-160036-A（旧登録）

概要

高張力鋼（700N/mm²）を採用した薄肉の仮設足場鋼管である。

お問い合わせ

製品概要施工事例・実績

新規性

・申請技術は、高張力鋼（700N/mm²）を採用することで薄肉とし、重量を約25%軽量化しながら引張強度を約21%向上させた仮設足場用単管である。
・申請技術の最大曲げモーメントは11619kg・cmである。

期待される効果

・けた方向1.85mのスパン間に2本の足場用鋼管を渡して床材を乗せ、その中央に400kgの荷重がかかると想定し、足場1本にかかる荷重は200kgの時、従来技術の最大曲げモーメントは9,250kg.cmであり、申請技術の場合は11,619kg.cmであるので高い品質となる。
・申請技術は4mの単管7,200本を運搬するとき、運搬所要台数は6台必要で運搬所要台数を25%低減できる。輸送距離100kmで積載率100%の場合、軽油の単位発熱量は38.2で、排出係数0.0187であるため、二酸化炭素排出量は10トン車1台当り0.102tで、6台当り0.612tとなり従来より25%抑制できる。
・申請技術の単位質量は2.08kg/mで従来より約25%軽量化でき、作業員の負担が軽減する。
・申請技術の鋼管重量は、2,080kg/1,000mであり使用鋼材を25%削減できる。
