見えるアンカー
2025/04/07 更新-

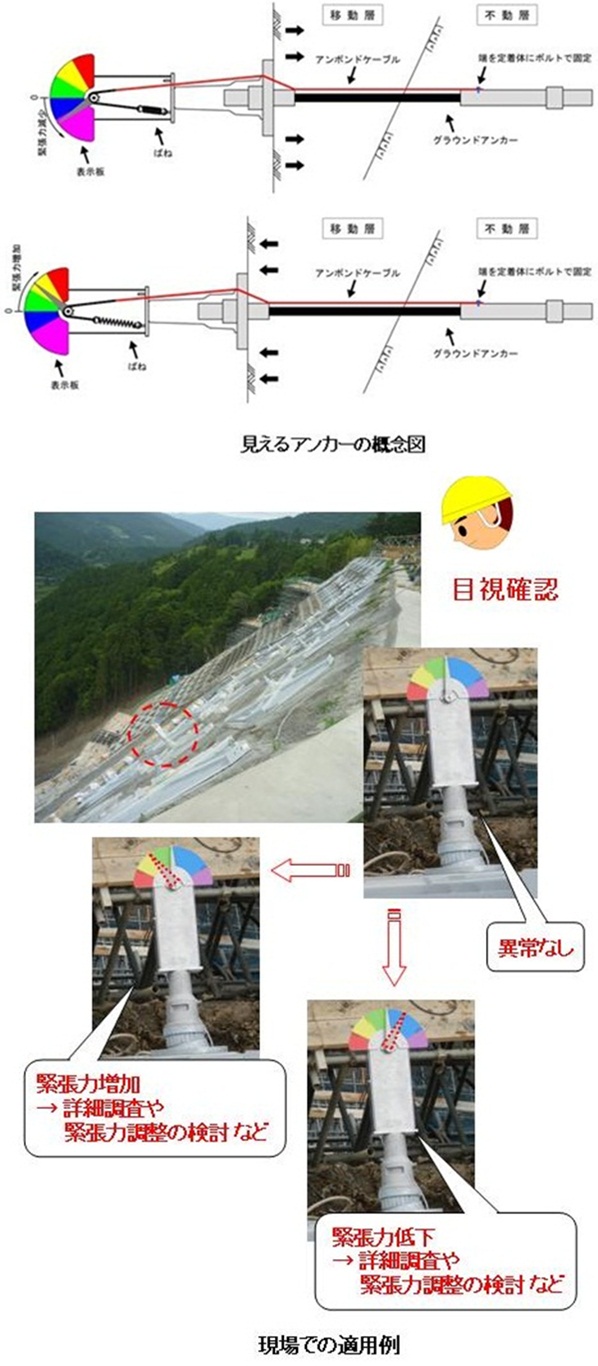

現場での適用例
-
NETIS登録番号：KT-140109-VE（旧登録）
概要
グラウンドアンカーの緊張力変動を表示板と針の動きで表示する技術
新規性
・アンカーの緊張力変動をロードセルによるデータ計測ではなく、表示板と針の動きで表示し確認できる構造に変えた。
・電力を消費しない機械的なメカニズムに基づき、電力が不要な構造に変えた。
・電力を消費しない機械的なメカニズムに基づき、電力が不要な構造に変えた。
期待される効果
・アンカー緊張力を表示板と針の動きで表示する構造に変えたことで、緊張力確認時の作業工程が簡易化・縮減されるので経済性の向上が図れる。
・電力が不要な構造に変えたため、メンテナンスが軽減され経済性の向上が図れる。
・電力が不要な構造に変えたため、メンテナンスが軽減され経済性の向上が図れる。
適用条件
① 自然条件
・特になし。
② 現場条件
・設置スペースとして、アンカー頭部にφ30cm・高さ50cm程度の空間が必要である。
・作業スペースとして、アンカー頭部に幅1.5m程度（作業員1名が作業できる空間）が必要である。
③ 技術提供可能地域
・地域的な制限はなし。
・但し、豪雪地帯や落石の恐れがある場合にはその影響を配慮すること。
④ 関係法令等
・特になし。
・特になし。
② 現場条件
・設置スペースとして、アンカー頭部にφ30cm・高さ50cm程度の空間が必要である。
・作業スペースとして、アンカー頭部に幅1.5m程度（作業員1名が作業できる空間）が必要である。
③ 技術提供可能地域
・地域的な制限はなし。
・但し、豪雪地帯や落石の恐れがある場合にはその影響を配慮すること。
④ 関係法令等
・特になし。
施工事例・施工実績
工事採用実績
- 国
- 0件
- 公
- 1件
- 他
- 0件
