アルミギア式サポートST型
2025/03/27 更新-

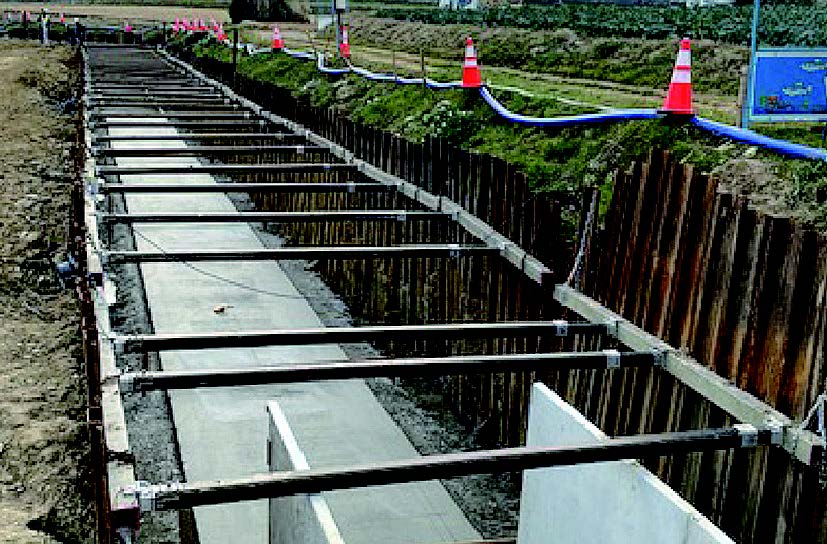

施工事例（河川改良工事）
-

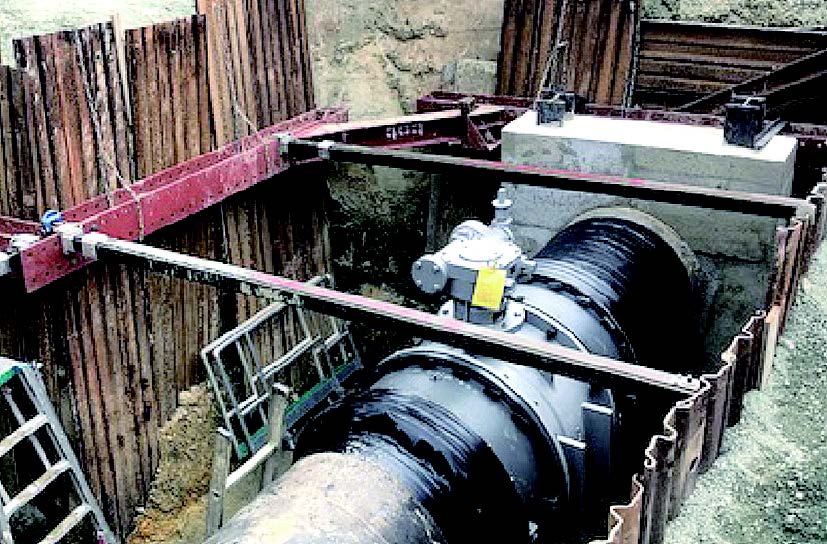

施工事例（送水管布設工事）
NETIS登録番号：KK-220063-A
概要
小規模土留支保工において、ギアとネジの組み合せ構造により容易に伸縮でき、最大4200mmの開削幅かつ耐荷重10t/本に対応可能なサポート
従来技術
水圧式サポート
新規性
サポートの伸縮はギアとネジをラチェットレンチで伸縮
独自構造の座屈防止を施し、10t/ 本まで耐荷重を向上
最大4,200㎜の掘削幅に対応
独自構造の座屈防止を施し、10t/ 本まで耐荷重を向上
最大4,200㎜の掘削幅に対応
期待される効果（詳細）
・サポートを容易に伸縮できることにより、設置・撤去の作業効率に優れ、また最大4,200mmの掘削幅へ対応できることにより、拡幅部等の掘削幅が大きい箇所にも適用できるため、施工性が向上する。
・耐荷重が10t/本まで向上したことにより、サポート間隔を広げることができるため、経済性が向上する。
・耐荷重が10t/本まで向上したことにより、サポート間隔を広げることができるため、経済性が向上する。
適用条件
● 小規模開削工事（掘削深さ4m 以下）における、1本あたりの耐荷重10t（98kN）以下、掘削幅4,200㎜以下の仮設土留め支保工
活用効果
- 経済性
- 向上
- 品質
- 同程度
- 施工性
- 向上
- 工程
- 同程度
- 安全性
- 同程度
施工事例・施工実績
工事採用実績
- 国
- 0件
- 公
- 2件
- 民
- 多数
