イーグルホールド工法
2025/03/27 更新-

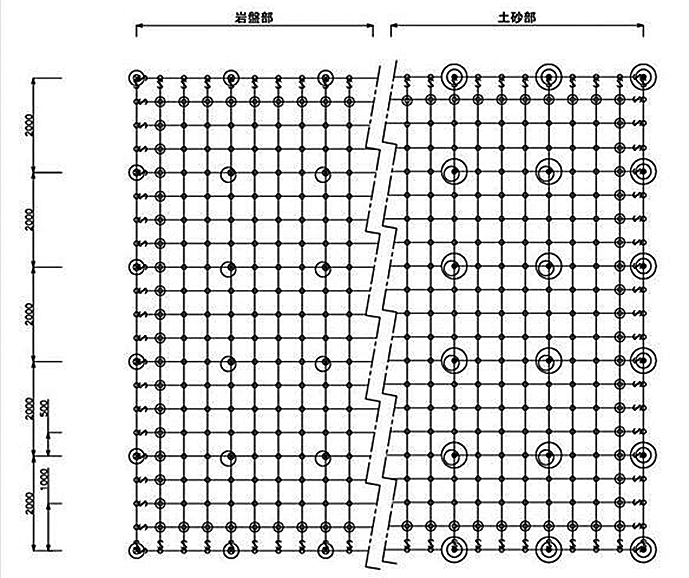

イーグルホールド標準図
-

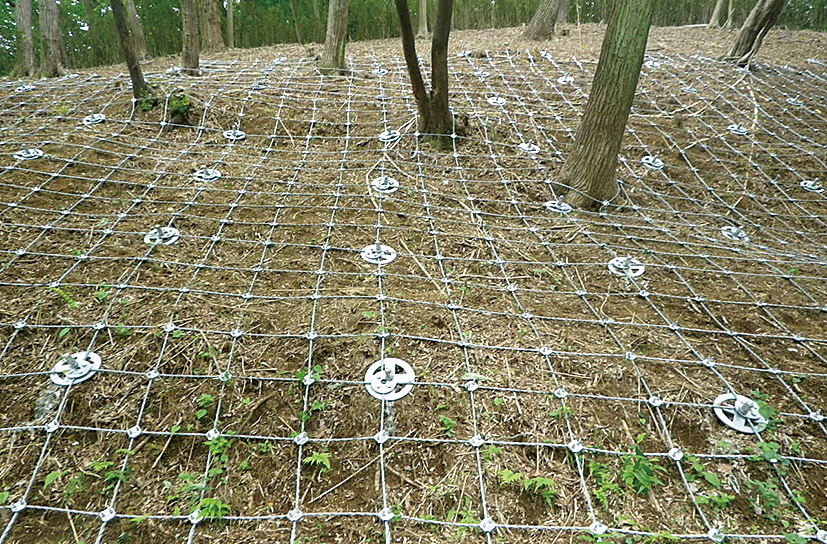

施工事例
NETIS登録番号：KK-160056-A（旧登録）
概要
地山に挿入したロックボルトの抑止力・支持力により、斜面の崩壊発生を予防することを主目的とし、特殊構造の支圧板に締結した格子状のワイヤロープにより落石の予防も可能にした工法。
従来技術
吹付枠工+ ロックボルト工
新規性
コンクリート法枠の代わりに支承構造物（支圧板）として働く固定プレートと接続したロックボルトの抑止力・支持力により土砂崩壊を予防
期待される効果（詳細）
・吹付プラントの設置の必要はなく、大型機械が搬入困難な山腹や民家裏などの狭隘な現場における施工が可能となる。
・吹付機、バックホウ等を使用しないため、CO2排出量は低減する。
空気圧縮機：28馬力(kW)×0.189燃料消費量(L)×運転時間3hと仮定×CO2排出係数2.58＝40.96kgCO2
ホイールクレーン：193馬力(kW)×0.103燃料消費量(L)×運転時間3hと仮定×CO2排出係数2.58＝153.86kgCO2
合計194.82kgCO2
・既存木を伐採せず施工ができるため緑が残り、景観についてやCO2削減において、周辺環境への影響は少ない。
・吹付機、バックホウ等を使用しないため、CO2排出量は低減する。
空気圧縮機：28馬力(kW)×0.189燃料消費量(L)×運転時間3hと仮定×CO2排出係数2.58＝40.96kgCO2
ホイールクレーン：193馬力(kW)×0.103燃料消費量(L)×運転時間3hと仮定×CO2排出係数2.58＝153.86kgCO2
合計194.82kgCO2
・既存木を伐採せず施工ができるため緑が残り、景観についてやCO2削減において、周辺環境への影響は少ない。
適用条件
● 斜面崩壊対策工事において、崩壊の恐れのある斜面に転石や浮石が介在する場合の予防工に適用
● 適用勾配の目安は1：0.5より緩勾配である
● 適用勾配の目安は1：0.5より緩勾配である
活用効果
- 経済性
- 向上
- 品質
- 同程度
- 施工性
- 向上
- 工程
- 短縮
- 安全性
- 同程度
施工事例・施工実績
工事採用実績
- 国
- 1件
- 公
- 23件
- 民
- 7件
