床版仕上げ「TR-Navi（トロウェル等の施工エリア管理システム）」
2024/08/30 更新-
システム概要
-
新規性
NETIS登録番号：QS-200015-A
概要

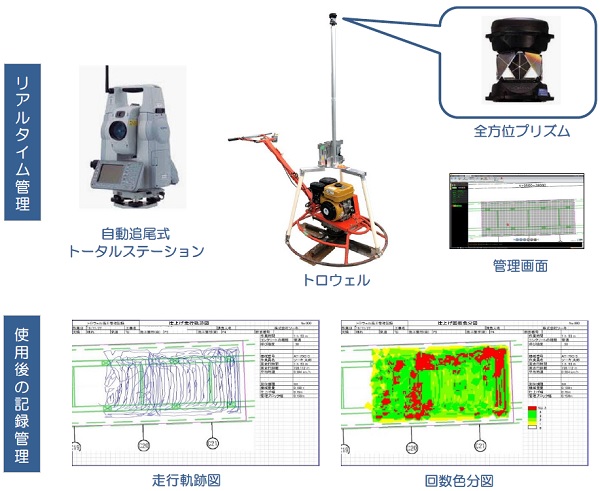

コンクリート床版表面仕上げのトロウェル等について、自動追尾式トータルステーション(TS)を用いて軌跡管理するシステム
新規性

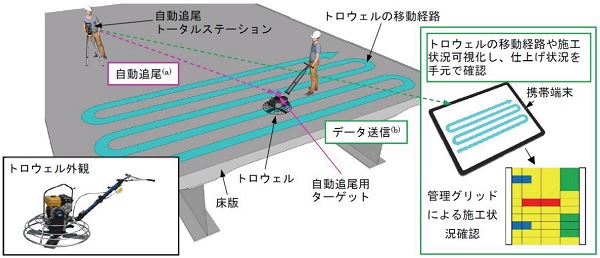

・トロウェルの施工エリア管理方法を、作業員の目視による仕上げ管理からTSを用いた自動追尾軌跡管理に変えた。
・タブレット等の携帯端末で、独自のソフトウェアにより軌跡や施工状況を可視化し、仕上げ状況を手元で確認できるようにした。また、軌跡の保存や印刷（走行軌跡図、回数色分図）も可能にした。
・タブレット等の携帯端末で、独自のソフトウェアにより軌跡や施工状況を可視化し、仕上げ状況を手元で確認できるようにした。また、軌跡の保存や印刷（走行軌跡図、回数色分図）も可能にした。
期待される効果
・TSを用いた自動追尾軌跡管理により、施工の見える化が可能となるため、施工性が向上する。
・監督員が仕上げ状況を手元でリアルタイムに確認でき、軌跡の保存や印刷が可能なことにより、作業指示の効率化が図れる。
・監督員が仕上げ状況を手元でリアルタイムに確認でき、軌跡の保存や印刷が可能なことにより、作業指示の効率化が図れる。
適用条件
① 自然条件
・強雨、濃霧、雪では使用不可
・使用温度:外気温0℃～+35℃
② 現場条件
・TSの設置スペースとして、1m×1m程度必要
・全方位プリズムの設置スペースとして、0.2m×0.2m程度必要
・データ通信のため、電波状況（docomoあるいはKDDI）が良好であること
③ 技術提供可能地域
・全国
④ 関係法令等
・特になし
・強雨、濃霧、雪では使用不可
・使用温度:外気温0℃～+35℃
② 現場条件
・TSの設置スペースとして、1m×1m程度必要
・全方位プリズムの設置スペースとして、0.2m×0.2m程度必要
・データ通信のため、電波状況（docomoあるいはKDDI）が良好であること
③ 技術提供可能地域
・全国
④ 関係法令等
・特になし
施工事例・施工実績
工事採用実績
- 国
- 0件
- 公
- 0件
- 他
- 0件
