ドラゴンウォール
2026/02/24 更新-

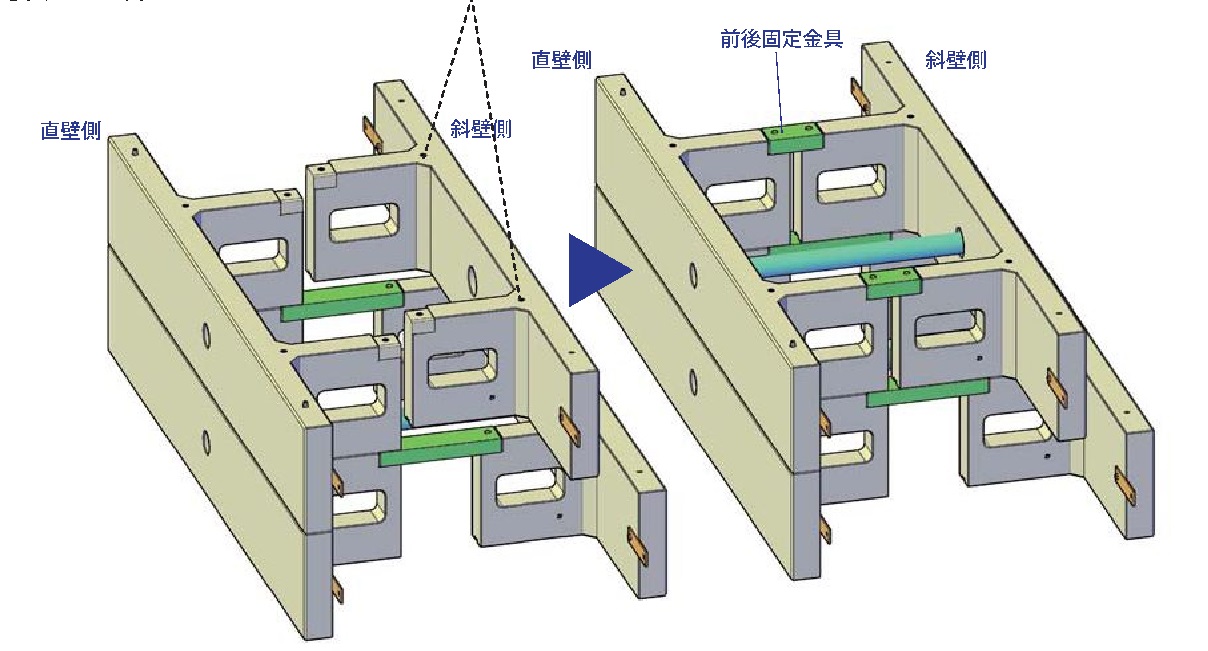

組み上げイメージ
-
ブロックの組み上げ
NETIS登録番号：KK-200063-A
概要
プレキャスト部材と鋼材で型枠として、最大壁高5mまでの重力式擁壁を構築するハーフプレキャストを使用した工法技術である。
部材質量が600kg以下と軽量であるため、移動式クレーン仕様バックホウ等により施工可能である。
従来技術
重力式擁壁
新規性
・プレキャストブロックを型枠として、鋼材を階段状に組み合わせ胴込めコンクリートを内部に打設することにより重力式擁壁を構築できるようにした。
期待される効果
・プレキャストブロックを型枠として使用することで、型枠工を減少可能。
・プレキャスト部材質量を600kg以下とすることで、移動式クレーン仕様バックホウ等を利用できるため施工性が向上
・施工性の向上により工程短縮
・木製型枠を大幅に減少できるため、廃棄物量削減ができ地球環境への影響抑制
・プレキャスト部材質量を600kg以下とすることで、移動式クレーン仕様バックホウ等を利用できるため施工性が向上
・施工性の向上により工程短縮
・木製型枠を大幅に減少できるため、廃棄物量削減ができ地球環境への影響抑制
適用条件
① 自然条件
・降雨、降雪、強風時等で作業に支障をきたすときは施工を行わない
② 現場条件
・作業スペース 8ｍ×6ｍ＝48ｍ²（設置機械含む）
・材料の仮置きスペース5ｍ×11ｍ＝55ｍ² が必要となる
③ 技術提供可能地域
・日本全国技術提供可能
④ 関係法令等
・特になし
・降雨、降雪、強風時等で作業に支障をきたすときは施工を行わない
② 現場条件
・作業スペース 8ｍ×6ｍ＝48ｍ²（設置機械含む）
・材料の仮置きスペース5ｍ×11ｍ＝55ｍ² が必要となる
③ 技術提供可能地域
・日本全国技術提供可能
④ 関係法令等
・特になし
活用効果
- 経済性
- 低下
- 品質
- 向上
- 施工性
- 向上
- 工程
- 短縮
- 安全性
- 同程度
- 周辺環境
- 向上
施工事例・施工実績
工事採用実績
- 国
- 4件
- 公
- 5件
- 民
- 3件
