HRC矢板（H杭式コンクリート矢板）
2026/01/28 更新-

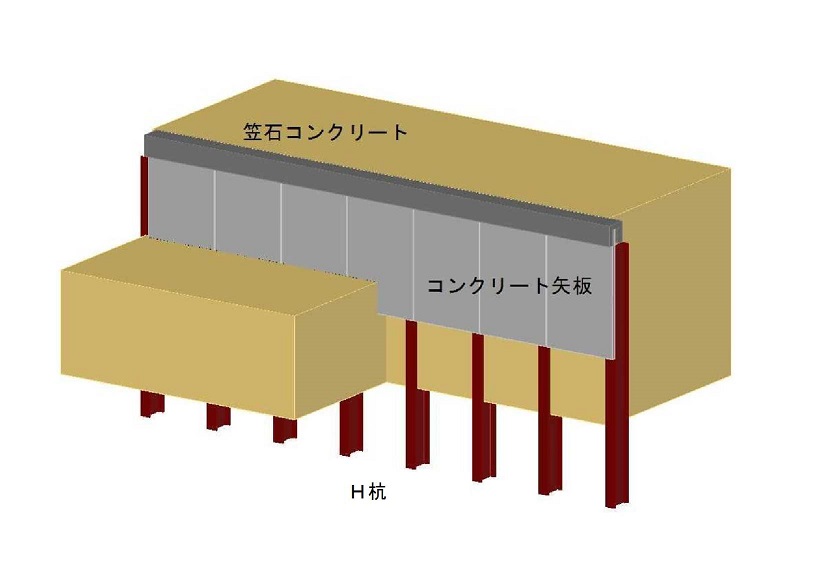

施工イメージ
-

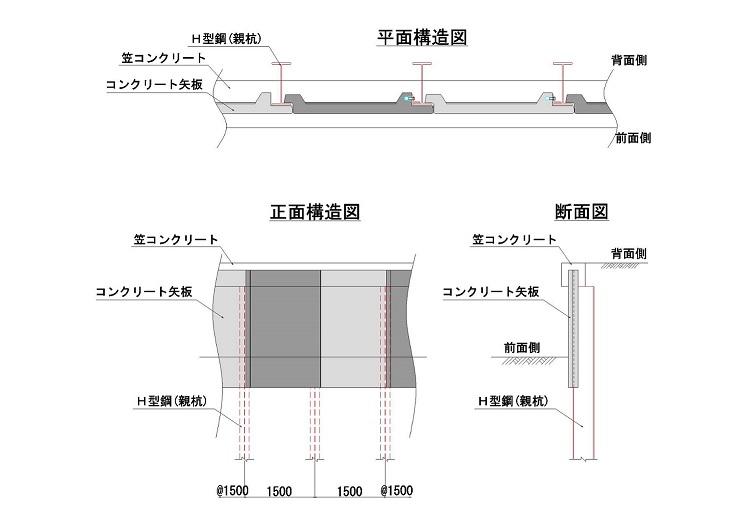

構造イメージ
NETIS登録番号：KT-190109-A
概要
H形鋼とコンクリート矢板の複合構造により土留壁を構築する工法。
従来技術
コンクリート矢板工法
公的評価番号等
NETIS KT-190109-A
ARIC NNTD 1333
ARIC NNTD 1333
新規性
土留壁をコンクリート矢板の単体構造から、H形鋼とコンクリート矢板の複合構造に変えた。
期待される効果
根入れの部分は、コンクリート矢板を使う必要が無くなることから、コンクリート壁面積を低減でき、経済性の向上が図れる。
適用条件
① 自然条件
・特に制限なし。
② 現場条件
・大型車両の搬入通路の幅員：3.5m以上
・製品仮置場、クレーン設置等のスペース：25m×25m＝625㎡程度
③ 技術提供可能地域
・技術提供可能地域については制限なし
④ 関係法令等
・特になし
・特に制限なし。
② 現場条件
・大型車両の搬入通路の幅員：3.5m以上
・製品仮置場、クレーン設置等のスペース：25m×25m＝625㎡程度
③ 技術提供可能地域
・技術提供可能地域については制限なし
④ 関係法令等
・特になし
活用効果
- 経済性
- 向上
- 品質
- 同程度
- 施工性
- 低下
- 工程
- 増加
- 安全性
- 同程度
- 周辺環境
- 同程度
施工事例・施工実績
代表的な公共工事実績
| 発注者名 | 新潟県柏崎地域振興局 |
|---|---|
| 工事名称 | 本村大池地区 県営ため池整備工事 |
| 施工場所 | 新潟県柏崎市の本村大池 |
| 対象工事の目的 | 既存擁壁の変状を抑える為、前面側に補強を目的とした自立壁を構築した。 |
| 施工年度 | 令和2年度 |
| 採用理由 | 既存擁壁を残置しつつN値の高い地盤に構築できる自立壁として採用。 |
