レベルポイントミニ
2024/08/30 更新-

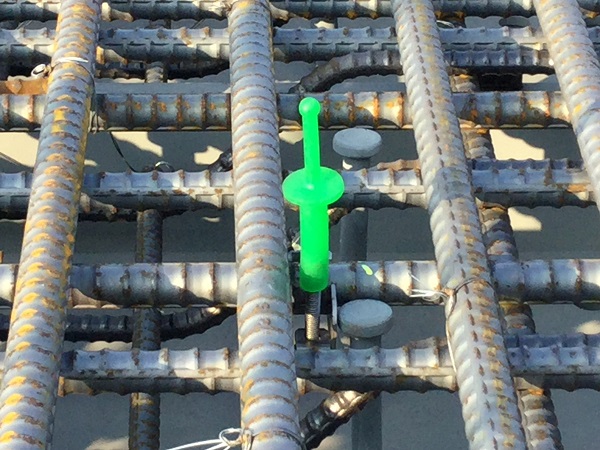

レベルポイントミニ設置状況
-
新規性
NETIS登録番号：QS-180004-VE
概要
橋梁床版等のコンクリート打設において天端レベルを無溶接で表示する製品（取付金具+ゴム体）
新規性
・スラブ筋への固定方法を、専用金具のネジ締付固定に変えた。
・表示具の素材を、鉄筋からゴム体に変えた。
・表示具の固定方法を、段取り筋への点溶接から、ゴム体の差し込み式に変えた。
・ゴム体は転用可能とした。
・表示具の素材を、鉄筋からゴム体に変えた。
・表示具の固定方法を、段取り筋への点溶接から、ゴム体の差し込み式に変えた。
・ゴム体は転用可能とした。
期待される効果（詳細）

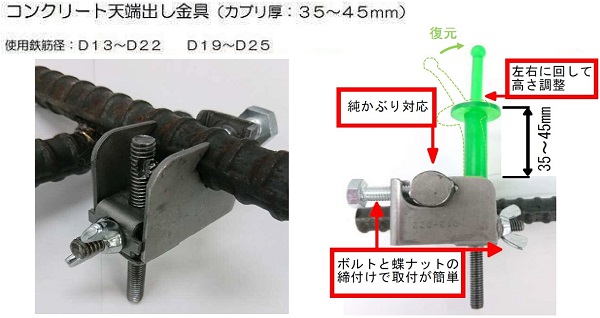

・表示具取付用金具をネジ式締付固定に変えたことにより、
1）熟練工に依存することなく、安定した固定が可能となる。
2）ボルトと蝶ナットの締付で、鉄筋固定や高さ調整が容易に行える。
・表示具の素材をゴム体に変えたことにより、
1）圧送ホースの取り回し等で表示具を押し倒しても復元するため、所定の天端高さを確保できる。
2）作業員が接触しても危険性が少ない。
・ゴム体が転用できるため、コスト低減が可能となる。
1）熟練工に依存することなく、安定した固定が可能となる。
2）ボルトと蝶ナットの締付で、鉄筋固定や高さ調整が容易に行える。
・表示具の素材をゴム体に変えたことにより、
1）圧送ホースの取り回し等で表示具を押し倒しても復元するため、所定の天端高さを確保できる。
2）作業員が接触しても危険性が少ない。
・ゴム体が転用できるため、コスト低減が可能となる。
適用条件
① 自然条件
・特になし
② 現場条件
・取付作業スペースとして、0.2m×0.2m程度必要
③ 技術提供可能地域
・全国
④ 関係法令等
・特になし
・特になし
② 現場条件
・取付作業スペースとして、0.2m×0.2m程度必要
③ 技術提供可能地域
・全国
④ 関係法令等
・特になし
施工事例・施工実績
工事採用実績
- 国
- 3件
- 公
- 1件
- 他
- 2件
