テンバー
2023/04/17 更新-

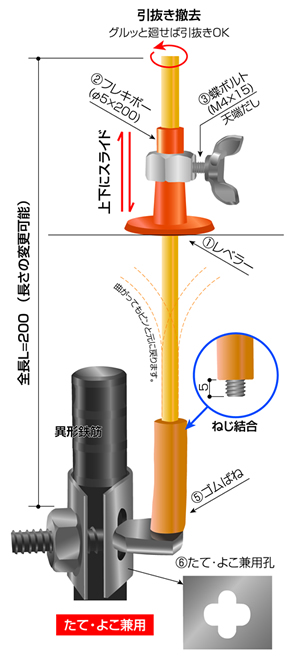

テンバー製品図
NETIS登録番号：KT-120062-VE（旧登録）
概要
無溶接で取り付け可能なコンクリート床版の天端出し表示具。
新規性
・表示具の取り付け方法を、点溶接からねじ結合に変えた。
・主鉄筋への取り付け方法を、段取り鉄筋を結束する方法から、固定金具に変えた。
・表示具の素材を、鉄筋からプラスチック製に変えた。
・天端高さの表示を、テープ巻きから、上下スライド可能なレベラーに変えた。
・主鉄筋への取り付け方法を、段取り鉄筋を結束する方法から、固定金具に変えた。
・表示具の素材を、鉄筋からプラスチック製に変えた。
・天端高さの表示を、テープ巻きから、上下スライド可能なレベラーに変えた。
期待される効果（詳細）
・ねじ結合に変えたことにより、溶接作業が不要となり、経済性、施工性が向上する。
・ねじ結合に変えたことにより、溶接作業が不要となり、工程が短縮する。
・固定金具に変えたことにより、結束作業が不要となり、施工性が向上する。
・固定金具に変えたことにより、結束作業が不要となり、工程が短縮する。
・プラスチック製に変えたことにより、識別しやすい黄色にでき、施工性が向上する。
・上下スライド可能なレベラーに変えたことにより、天端出しの印を簡単に調節でき、施工性が向上する。
・ねじ結合に変えたことにより、溶接作業が不要となり、工程が短縮する。
・固定金具に変えたことにより、結束作業が不要となり、施工性が向上する。
・固定金具に変えたことにより、結束作業が不要となり、工程が短縮する。
・プラスチック製に変えたことにより、識別しやすい黄色にでき、施工性が向上する。
・上下スライド可能なレベラーに変えたことにより、天端出しの印を簡単に調節でき、施工性が向上する。
適用条件
① 自然条件
・特になし。
② 現場条件
・50個に必要な材料置場スペース:0.12m²（0.4m×0.3m）
③ 技術提供可能地域
・技術提供地域については制限なし。
④ 関係法令等
・特になし。
・特になし。
② 現場条件
・50個に必要な材料置場スペース:0.12m²（0.4m×0.3m）
③ 技術提供可能地域
・技術提供地域については制限なし。
④ 関係法令等
・特になし。
