ソーラー式ELチューブライト「ひかライン」
2025/09/24 更新-

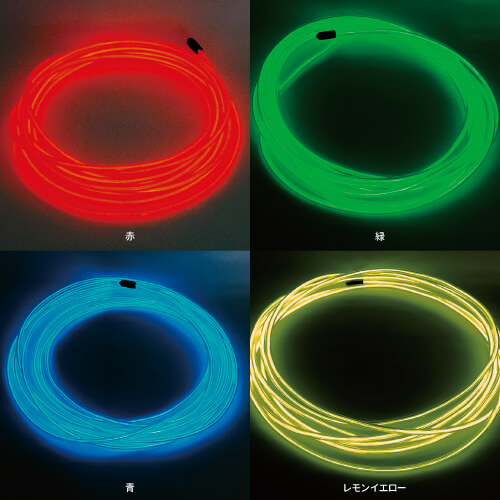

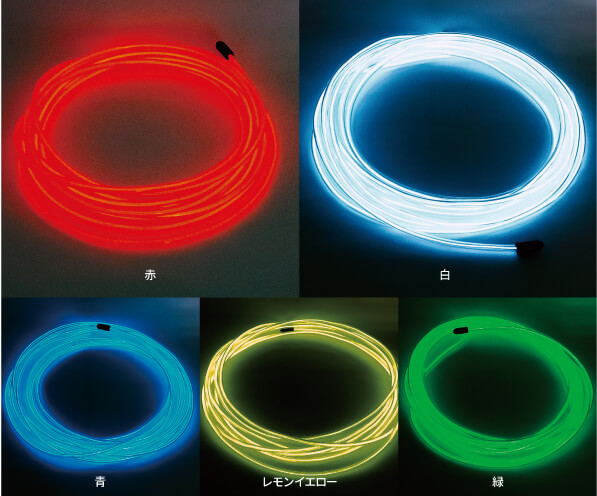

ひかライン発光時（左上より赤、緑、青、レモンイエロー）
-

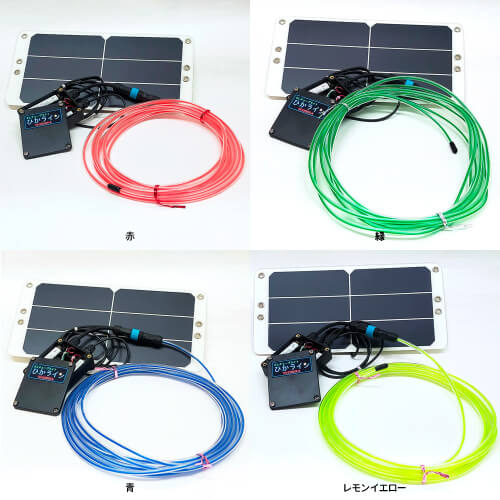

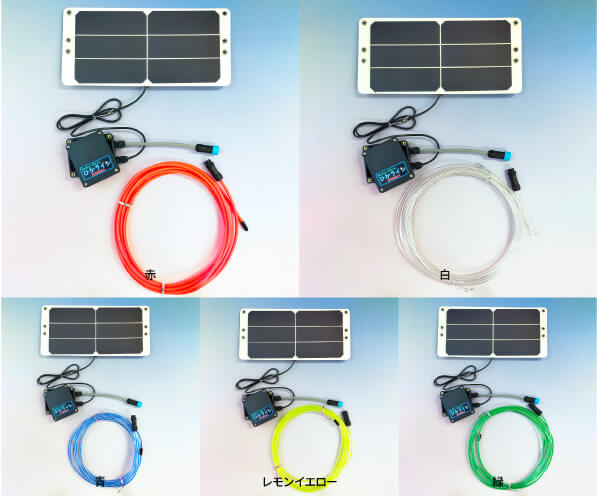

ひかライン（左上より赤、緑、青、レモンイエロー）
-

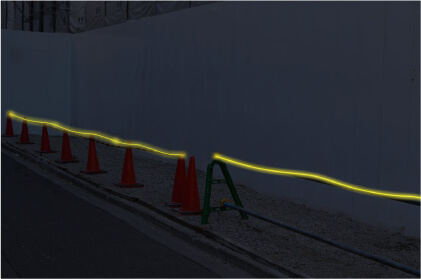

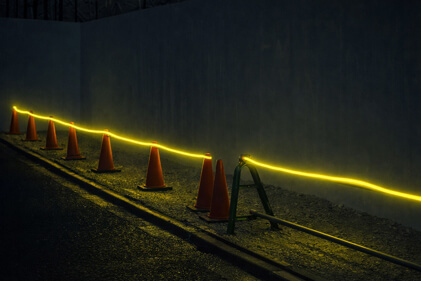

カラーコーン、コーンバーへの設置例
-

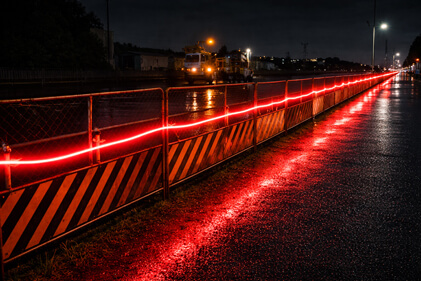

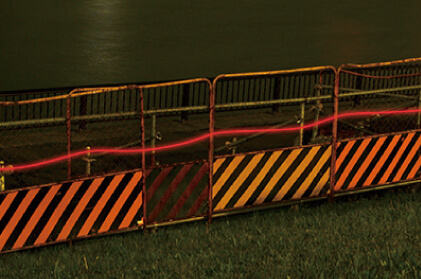

ガードフェンスへの設置例
NETIS登録番号：TH-220005-A
概要
ソーラー式ELチューブライト「ひかライン」は、太陽光で充電して使用できるソーラー式ELチューブライトである。特殊な無機ELワイヤを使用しており、周囲が暗くなると自動で点滅を開始する。チューブ全体が明るく発光するため、360度どこからでも見やすく、高い視認性を確保できる。工事現場の安全確保や、歩行者・車両の誘導など、夜間の視認性向上に役立つ。
従来技術
ソーラー式LEDチューブライト
公的評価番号等
NETIS: TH-220005-A
新規性
従来は発光体にLEDを用いていたのを、無機ELワイヤを用いることに変えた
期待される効果
１．全方向から見やすい、均一な光
ELチューブ全体が360度均一に発光するため、どの角度からでもはっきり見える。夜間や暗所での注意喚起や誘導灯として効果的である。
２．ソーラー発電式で電源不要
太陽光を利用して自動で充電する。電源の取れない場所でも使えるため、屋外工事や仮設現場に最適である。電池は繰り返し使える充電式ニッケル水素電池（単3形）を採用しており、経済性と環境への配慮を両立している。
３．短時間で充電、長時間点灯
晴天時は約1時間、曇天でも約8時間で満充電となる。満充電の状態で最大約16時間の点灯が可能である。
４．軽量・柔軟で設置が簡単
軽くて取り扱いやすく、柔軟性のあるチューブ形状なので、巻きつけたり曲げたりして様々な場所にフィットする。使い方も設置場所も自由自在である。結束バンドや針金（ばんせん）を使えば、工具なしで簡単に固定できる。
５．経済性が向上
製品単価が安価になるため、経済性が向上する。
ELチューブ全体が360度均一に発光するため、どの角度からでもはっきり見える。夜間や暗所での注意喚起や誘導灯として効果的である。
２．ソーラー発電式で電源不要
太陽光を利用して自動で充電する。電源の取れない場所でも使えるため、屋外工事や仮設現場に最適である。電池は繰り返し使える充電式ニッケル水素電池（単3形）を採用しており、経済性と環境への配慮を両立している。
３．短時間で充電、長時間点灯
晴天時は約1時間、曇天でも約8時間で満充電となる。満充電の状態で最大約16時間の点灯が可能である。
４．軽量・柔軟で設置が簡単
軽くて取り扱いやすく、柔軟性のあるチューブ形状なので、巻きつけたり曲げたりして様々な場所にフィットする。使い方も設置場所も自由自在である。結束バンドや針金（ばんせん）を使えば、工具なしで簡単に固定できる。
５．経済性が向上
製品単価が安価になるため、経済性が向上する。
適用条件
①自然条件
①-1.日照条件
本技術はソーラー発電式のため、以下の箇所への設置は避けること。
・日照の悪い場所（午前10時～午後3時の間に長時間日陰が生じる場所）
・トンネル内や高架下
・街路灯の直下など夜間でも明るい場所
・樹木の影
①-2.使用温度範囲
－20℃～+50℃。
①-3.防水性能
・本技術の防塵・防水性能はIP67仕様に適合しているが、水上および水中では使用できない。
②現場条件
単管パイプやカラーコーンなどの本技術を固定する対象が必要である。具体的には以下の規制材に適用できる。
・カラーコーン
・コーンバー
・クッションドラム
・仮囲い、ガードフェンス、バリケード、プラスチックフェンス、パイプフェンス、網フェンス、バリフェンス
・仮設ガードレール
①-1.日照条件
本技術はソーラー発電式のため、以下の箇所への設置は避けること。
・日照の悪い場所（午前10時～午後3時の間に長時間日陰が生じる場所）
・トンネル内や高架下
・街路灯の直下など夜間でも明るい場所
・樹木の影
①-2.使用温度範囲
－20℃～+50℃。
①-3.防水性能
・本技術の防塵・防水性能はIP67仕様に適合しているが、水上および水中では使用できない。
②現場条件
単管パイプやカラーコーンなどの本技術を固定する対象が必要である。具体的には以下の規制材に適用できる。
・カラーコーン
・コーンバー
・クッションドラム
・仮囲い、ガードフェンス、バリケード、プラスチックフェンス、パイプフェンス、網フェンス、バリフェンス
・仮設ガードレール
価格
| 種別/規格/仕様 | 施工規模 | 概算額 | 施工地域 | 価格基準日 |
|---|---|---|---|---|
| ひかライン／IZ-LL5M／φ5mm×長5m | 1セット長さ：5m | 14,800 | 全国 | 2022年11月 |
※記載されている価格はメーカー参考価格です。
最新価格についてはお問い合わせ下さい。
施工事例・施工実績
工事採用実績
- 国
- 0件
- 公
- 0件
- 他
- 0件
提供可能地域
北海道 東北 関東 北陸 中部 近畿 中国 四国 九州 沖縄
