画像撮影システムを用いた橋梁点検画像の取得技術
2026/05/28 更新-

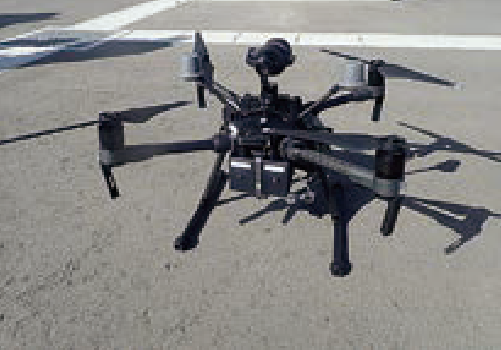

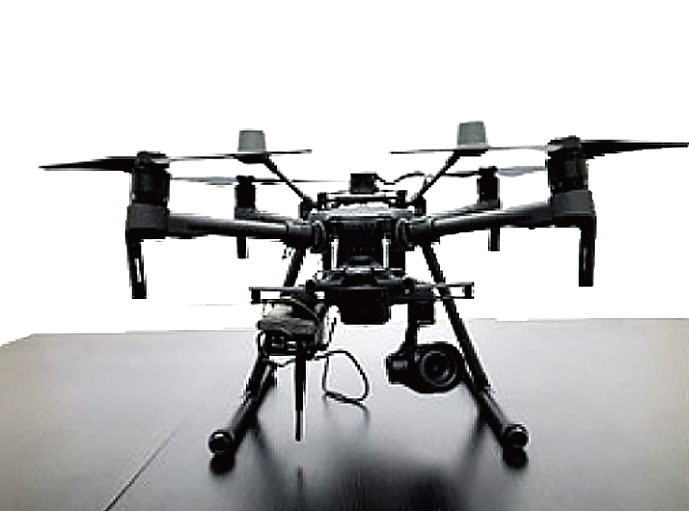

ドローン本体（正面）
-

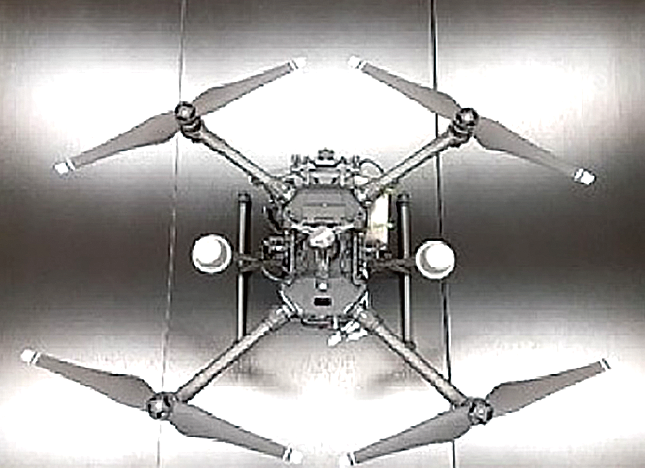

ドローン本体（上面）
-

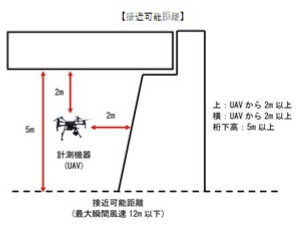

ドローンの接近可能距離
-

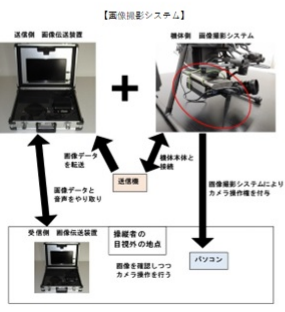

画像撮影システム
概要
この技術は、UAV に取り付けたカメラで対象物を撮影し、その撮影データを「コンクリートのひびわれ画像解析プログラム t.WAVE」（大成建設㈱ 開発）で解析する橋梁点検技術である。
施工事例・施工実績
施工手順
-
①点検支援技術性能カタログ（技術の性能確認シート）に掲載された試験の手順（抜粋）

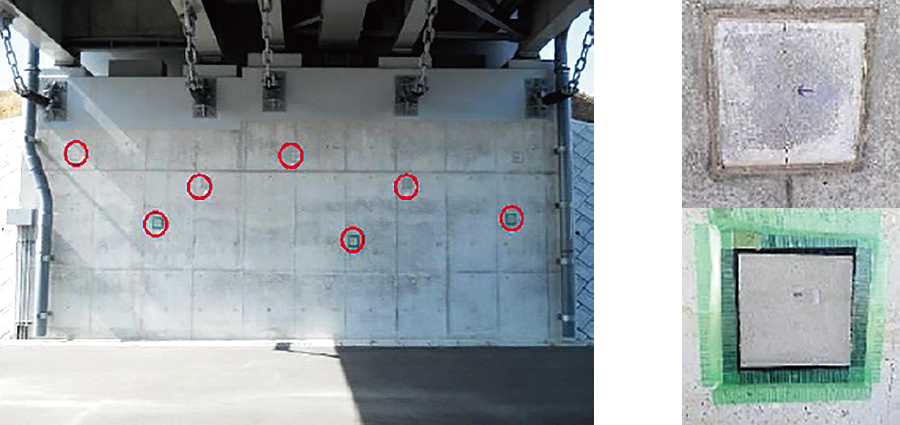

幅0.05、0.1、0.2、0.3、1.00㎜のひびわれを「縦」、「横」、「斜」の方向それぞれに有したひび割れのモルタルパネルを橋台および橋脚に配置（手順①）。これを以下手順②～➆の流れでドローンを用いて撮影し、立会者が計測した真値と比較した。 ⑧は立会者が計測した計測結果（真値）と当技術で計測した計測結果の比較表である。
-
②計測器のセット（ドローン）
-

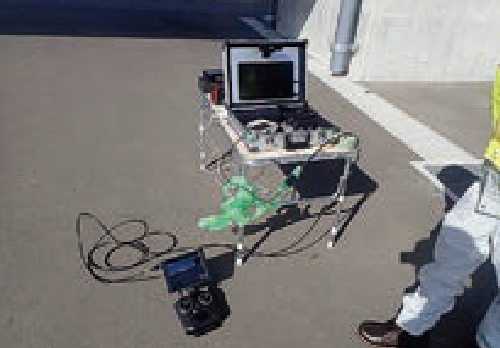

③モニター付きコントローラ、ＰＣ
-
④ドローンで撮影し、コントローラのモニターで映像を確認
-

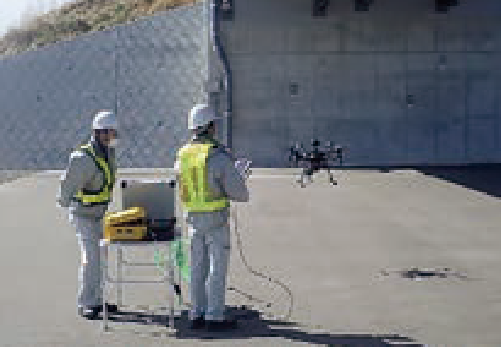

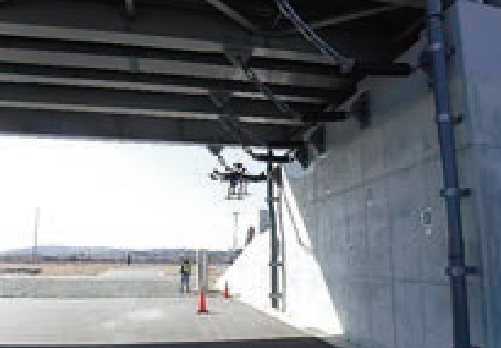

⑤撮影状況（橋台）
-

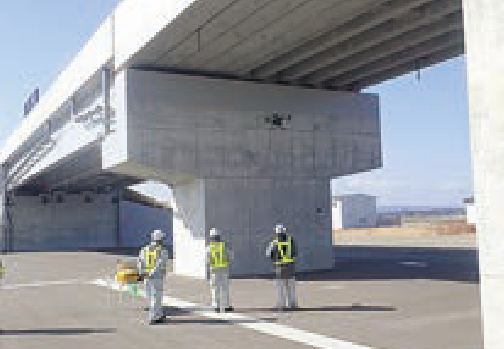

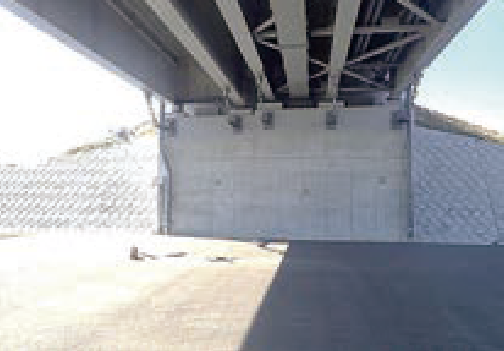

⑥撮影状況（橋脚）
-
➆撮影状況（橋脚）
-

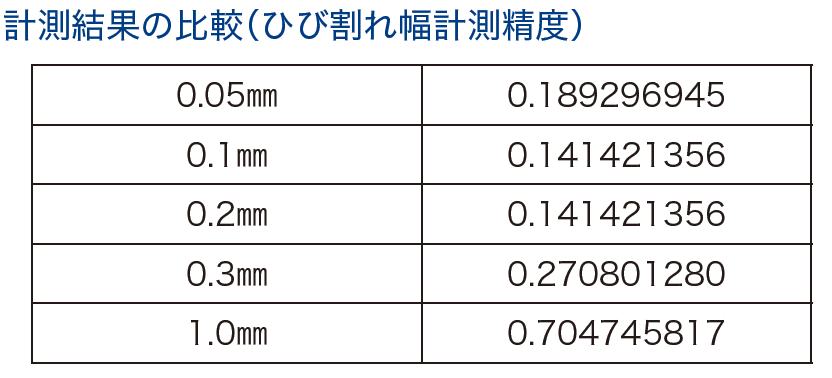

⑧計測結果の比較（ひび割れ幅計測精度）
