ホールナビゲーション・システム(Hole Navigation System)
2024/05/28 更新-
ホールナビゲーションシステム概要図
-

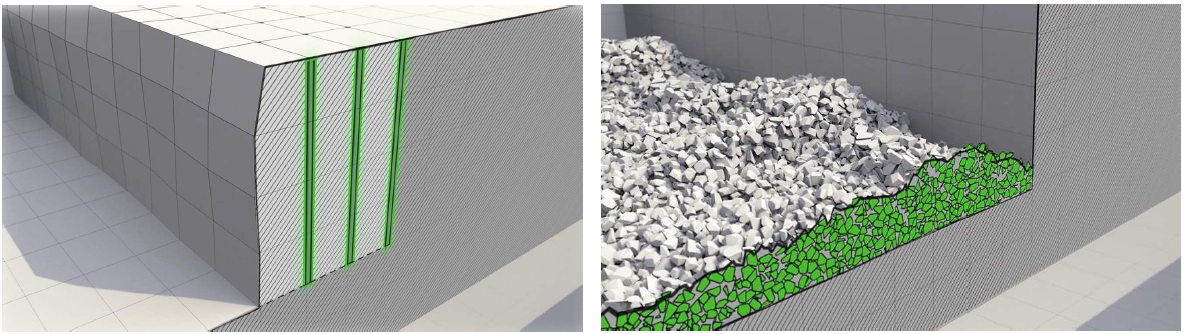

均一の発破孔による均一の砕石
NETIS登録番号：KT-220137-A
概要
岩盤掘削工事における穿孔作業について、
・GNSSにより穿孔位置、角度、深度を照準する技術。
・指定のベンチの孔尻（ベンチ底）まで穿孔を自動停止できる技術。
・穿孔計画をソフトで立てて、穿孔後自動で穿孔レポートを出力する技術。
新規性
・穿孔位置、角度決めを目視照準からGNSSで自動照準に変えた。
・穿孔停止を目視決めから指定の孔尻（ベンチ底）まで自動停止に変えた。
・穿孔レポートを手動記帳から自動出力に変えた。
・穿孔停止を目視決めから指定の孔尻（ベンチ底）まで自動停止に変えた。
・穿孔レポートを手動記帳から自動出力に変えた。
期待される効果
・GNSSで自動照準に変えたことにより、穿孔時の照準作業が自動化されて、崩落の恐れがあるベンチに降りて人力による測定が不要となり、安全性の向上、工程の短縮と施工性の向上が図れる。
・GNSSで自動照準と指定の孔尻（ベンチ底）まで自動停止に変えたことにより、各発破孔の位置、角度、深さを精確且つ均一に制御でき、穿孔精度の向上により発破後無駄なコブや凹みが減って、同じ起砕量に対し穿孔量を減らせるので、経済性の向上、工程の短縮が図れる。
・穿孔レポートを手動記帳から自動出力に変えたことにより、レポート作成作業の省力化ができ、施工性の向上が図れる。
・GNSSで自動照準と指定の孔尻（ベンチ底）まで自動停止に変えたことにより、各発破孔の位置、角度、深さを精確且つ均一に制御でき、穿孔精度の向上により発破後無駄なコブや凹みが減って、同じ起砕量に対し穿孔量を減らせるので、経済性の向上、工程の短縮が図れる。
・穿孔レポートを手動記帳から自動出力に変えたことにより、レポート作成作業の省力化ができ、施工性の向上が図れる。
適用条件
①自然条件
特になし
②現場条件
上空視界が開け、GNSS衛星の電波受信が可能な環境であること
③技術提供可能地域
技術提供可能地域については制限なし
④関係法令等
特になし
特になし
②現場条件
上空視界が開け、GNSS衛星の電波受信が可能な環境であること
③技術提供可能地域
技術提供可能地域については制限なし
④関係法令等
特になし
施工事例・施工実績
施工手順
会社情報
- 会社名
- エピロックジャパン（株）
- TEL
- 045-307-1911
- 企業情報
- 公式サイト
