ジックボードGR工法（シートライニング工法D種）
2024/05/07 更新-

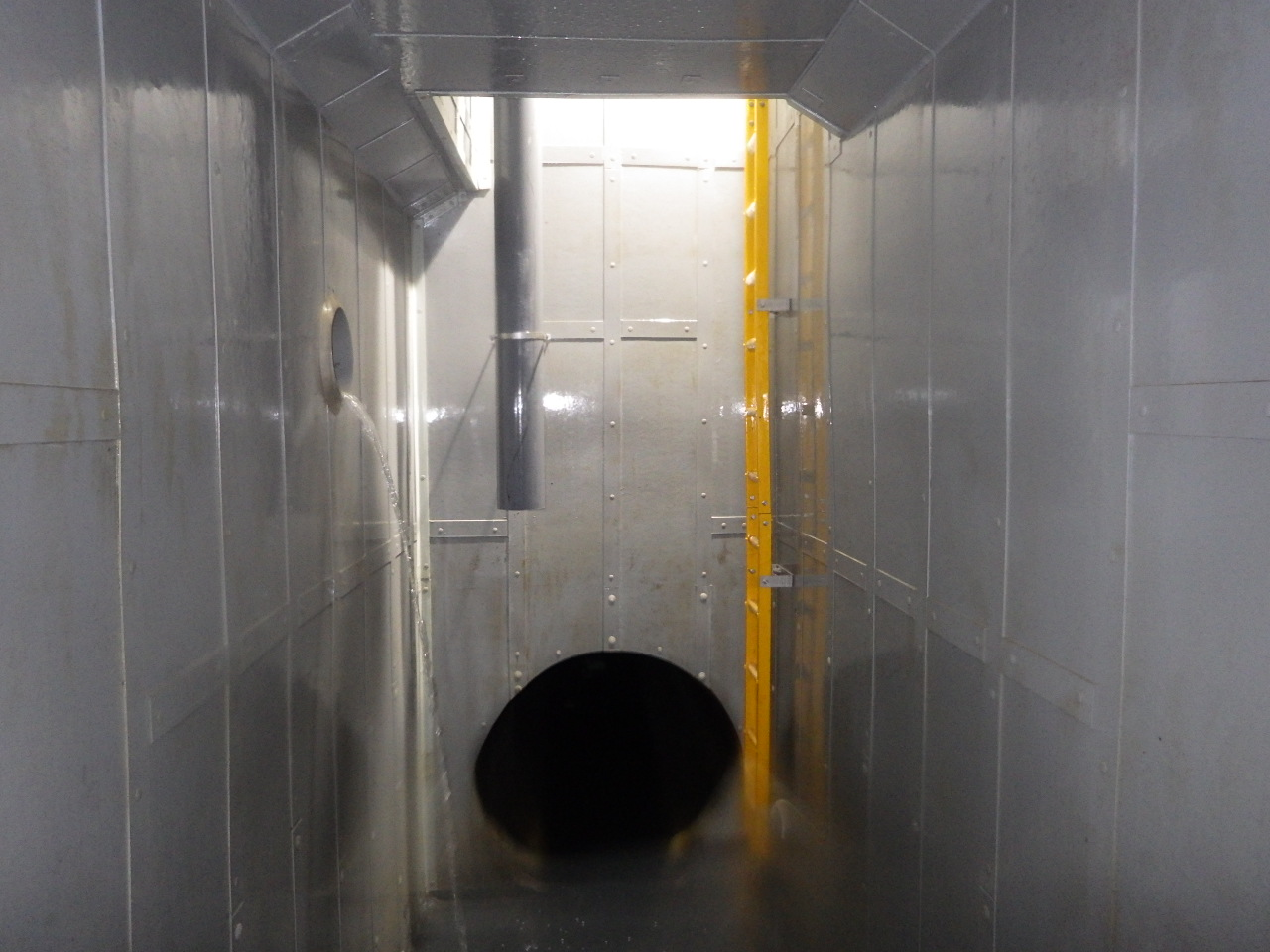

施工事例
-

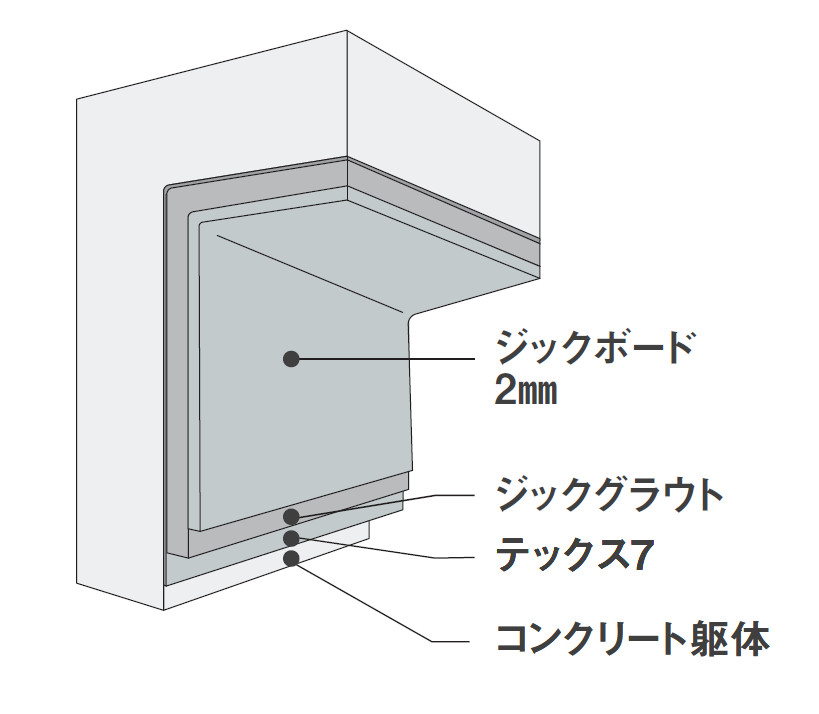

断面図
-

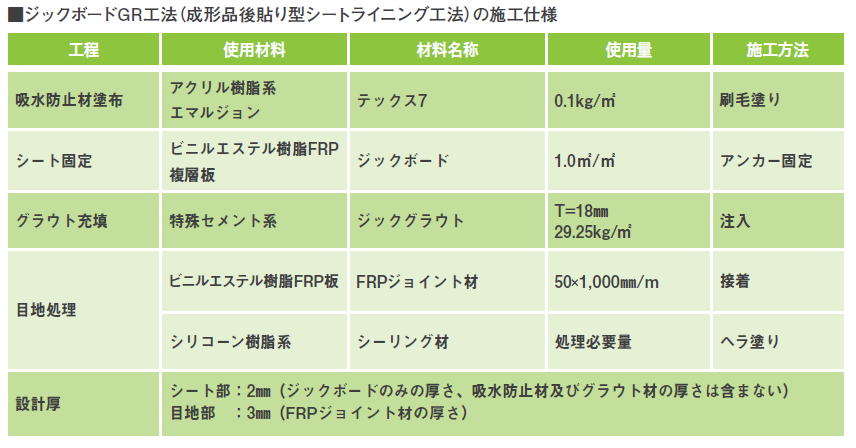

仕様
概要
コンクリート防食被覆に用いるシートライニング工法。耐用年数50年を実現している。高耐食性ビニルエステル樹脂FRP板の裏面に立体クロスを一体成型した複層成型板を無機質系グラウト材で躯体に全面接着させる工法。
【適用対象施設例】下水処理施設、し尿処理施設、農業集落排水施設、ポンプ施設、工場排水処理施設などの過酷な侵食を受ける供用環境下にあり、メンテナンスフリーが求められるコンクリート施設部位への防食。
新規性
・耐用年数50年でライフサイクルコストの低減。
・ジックボードGR工法の目地は、表面と裏面のFRP成型品及び耐食性シール材の三重構造とし、応力集中などによる目地部の損傷を防止する優れた耐久性機能を付与。
・ジックボード裏面に注入するジックグラウトは、改築工事時の劣化部除去後の断面修復工程を兼ねることが可能。
・ジックボードGR工法の目地は、表面と裏面のFRP成型品及び耐食性シール材の三重構造とし、応力集中などによる目地部の損傷を防止する優れた耐久性機能を付与。
・ジックボード裏面に注入するジックグラウトは、改築工事時の劣化部除去後の断面修復工程を兼ねることが可能。
期待される効果
日本下水道事業団「下水道コンクリート構造物の腐食抑制技術及び防食技術マニュアル」成型品後貼り型シートライニング工法D種の品質規格に適合。20数年間の施工実績を有し、供用施設の追跡調査結果と促進試験の結果から、竣工から50年後でも、「接着安定性」「耐硫酸性」「遮断性」の各性能を維持できることを検証している。50年間の耐用年数を有することにより、ライフサイクルコストの低減が可能。
