エコノミー側溝「eスルー」
2025/03/25 更新-
ET-30-T2
-
ET-30-S
NETIS登録番号：KK-110014-A（旧登録）
概要
ボックスラーメン構造による断面の薄肉軽量化を実現した道路雨水排水用円型水路。
従来技術
円形水路縦断用φ300＋境界ブロックＨ250
新規性
製品の薄肉軽量化によって、設置スペースの小型化及び経済性が高められた道路雨水排水用円形水路
期待される効果
① 設置スペースの小型化及び経済性。
②-a ドライモルタルを必要としないボルト構造である。付属のeキャップ使用によりボルト脱着が可能で、取替え変更が容易に行える。
-b JIS境界ブロックを本体上面に設置の為、ブロック基礎工がいらなくなり、施工性の向上が見込める。
-c エプロン幅が狭いため、アスファルト舗装を広く確保でき、自転車、二輪車走行の安全性の確保。
-d 必要とされる流下能力に合わせることができる。
③ 排水性舗装にも対応でき、集中豪雨によるエプロン部水溜りを軽減できる。
②-a ドライモルタルを必要としないボルト構造である。付属のeキャップ使用によりボルト脱着が可能で、取替え変更が容易に行える。
-b JIS境界ブロックを本体上面に設置の為、ブロック基礎工がいらなくなり、施工性の向上が見込める。
-c エプロン幅が狭いため、アスファルト舗装を広く確保でき、自転車、二輪車走行の安全性の確保。
-d 必要とされる流下能力に合わせることができる。
③ 排水性舗装にも対応でき、集中豪雨によるエプロン部水溜りを軽減できる。
適用条件
一般車両のＴ－25平行荷重に対応。（道路横断使用は不可。）
集水桝、境界ブロックは専用のものとなる。
集水桝、境界ブロックは専用のものとなる。
活用効果
- 経済性
- 向上
- 品質
- 同程度
- 施工性
- 同程度
- 工程
- 同程度
- 安全性
- 同程度
| CADデータのダウンロードはこちら（外部サイト） |
■マウント用「ET30-S」
■自転車走行対応型「ET30-SL」
■横断埋設用「ET30-Q」

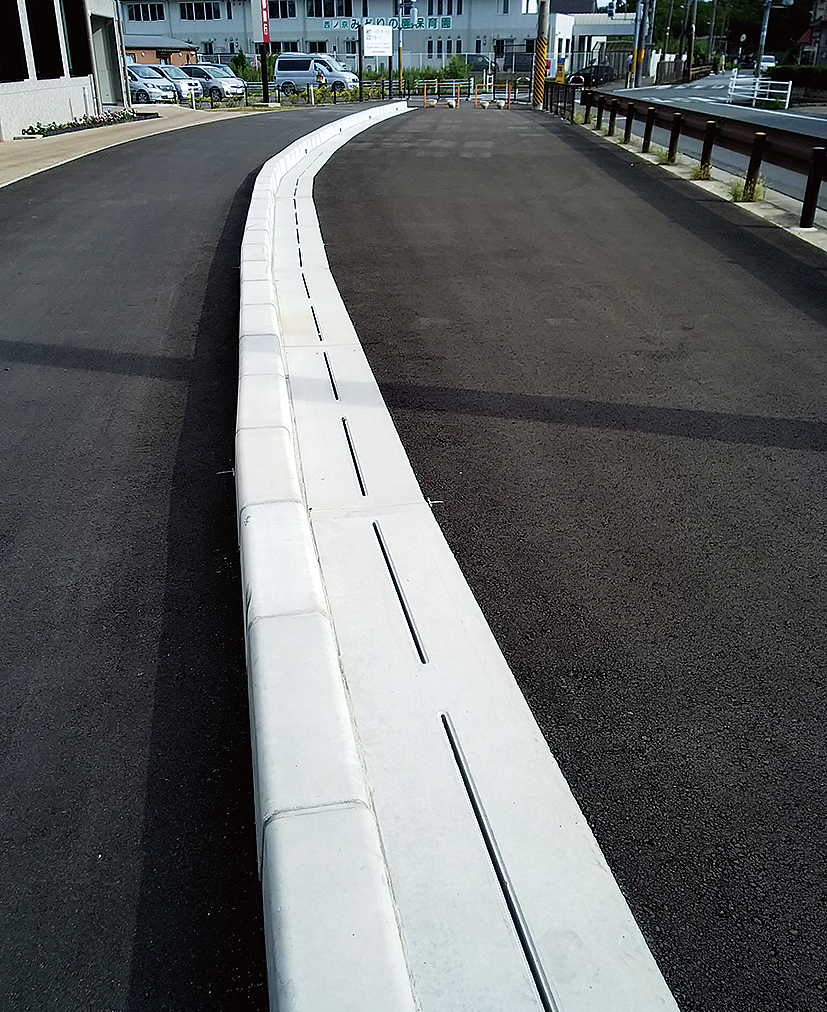

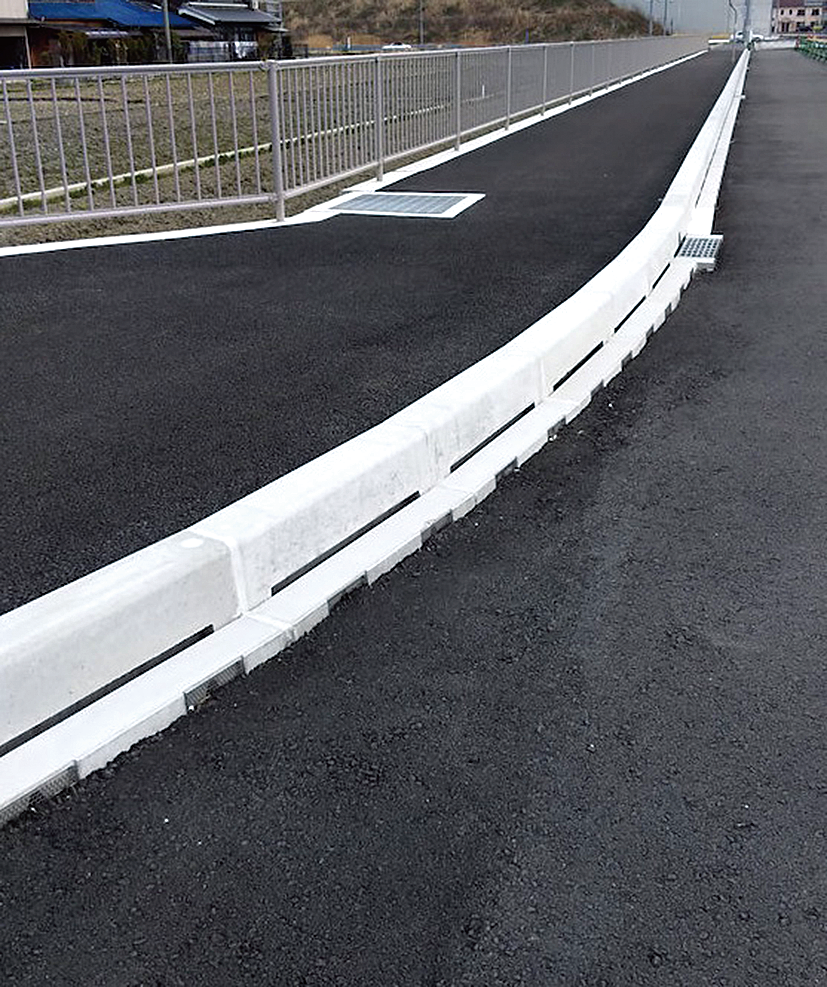

施工事例・施工実績
工事採用実績
- 国
- 10件
- 公
- 200件
- 民
- 10件
施工手順
この工法の電子書籍をみる
会社情報
- 会社名
- 植平コンクリート工業（株）
- TEL
- 0745-82-2162
- 企業情報
- 公式サイト
