マルチスリット側溝
2026/04/30 更新-
製品イラスト
-

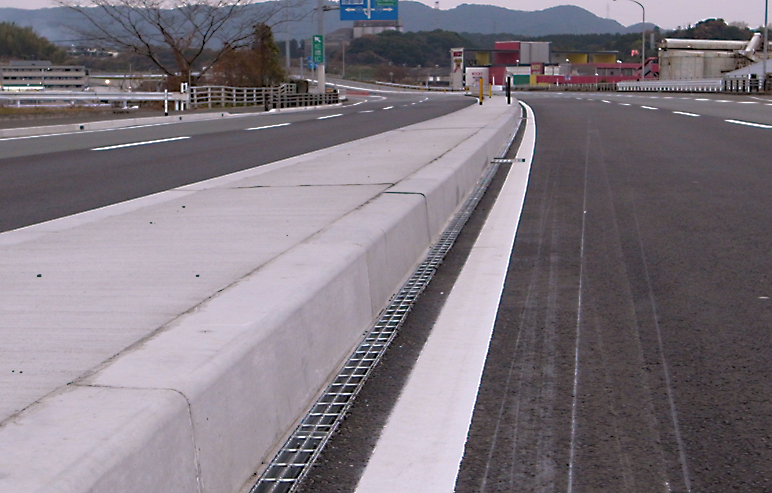

施工写真
NETIS登録番号：KK-980098-V（旧登録）
概要
様々な機能を備え、さらに低価格を実現した多機能型側溝。蓋はハイブリッド構造により全面グレーチング、全面スリットが可能。本体と蓋は、ロックピンで固定するため騒音もない。
従来技術
円型水路（横断用）
新規性
蓋掛け側溝でスリット状グレーチングの集水機能を実現。側溝蓋にスリット状の集水性を付与、さまざまなバリエーションを蓋の交換のみで行うことが可能。
期待される効果
・側溝蓋にスリット状の集水性を付与し、また嵩上げ型・縁石一体型・縁石乗掛型・両スロープ型等様々なバリエーションを揃えることでバリアフリー対応、・縁石設置工不要・高機能舗装対応
・集水形式の選択等を蓋の交換のみで行うことができる
・蓋掛け製品のガタツキによる騒音はロックピンジョイントにより防止する
・側溝本体は深型を揃えており、スリット状の集水を行いつつ自由勾配を設定できる
・集水形式の選択等を蓋の交換のみで行うことができる
・蓋掛け製品のガタツキによる騒音はロックピンジョイントにより防止する
・側溝本体は深型を揃えており、スリット状の集水を行いつつ自由勾配を設定できる
適用条件
道路用縦断側溝および道路横断側溝として適用可能
①集水性を考慮する現場 ②騒音に配慮が必要な市街地（住宅地）③駅前整備など景観性が必要な現場
①集水性を考慮する現場 ②騒音に配慮が必要な市街地（住宅地）③駅前整備など景観性が必要な現場
活用効果
- 経済性
- 向上
- 品質
- 向上
- 施工性
- 低下
- 工程
- 25％増加
- 安全性
- 同程度
使用する機械・工具
- トラッククレーン
施工事例・施工実績
熊本県： 熊本駅前：マルチスリット側溝 S1C型

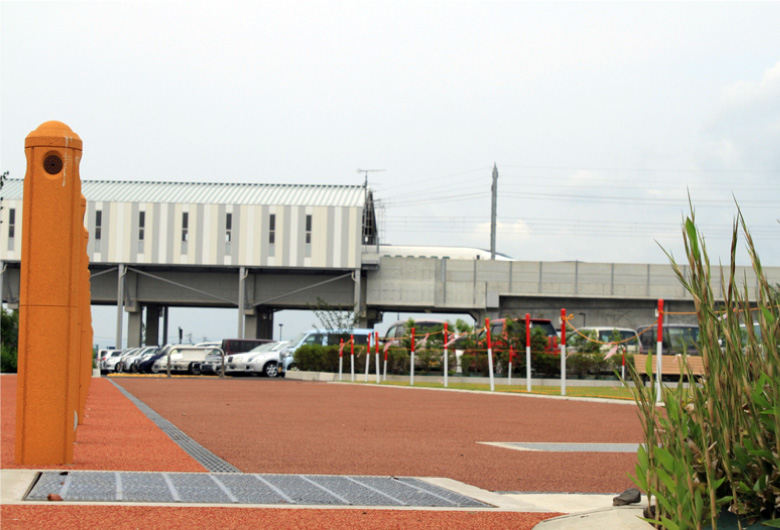

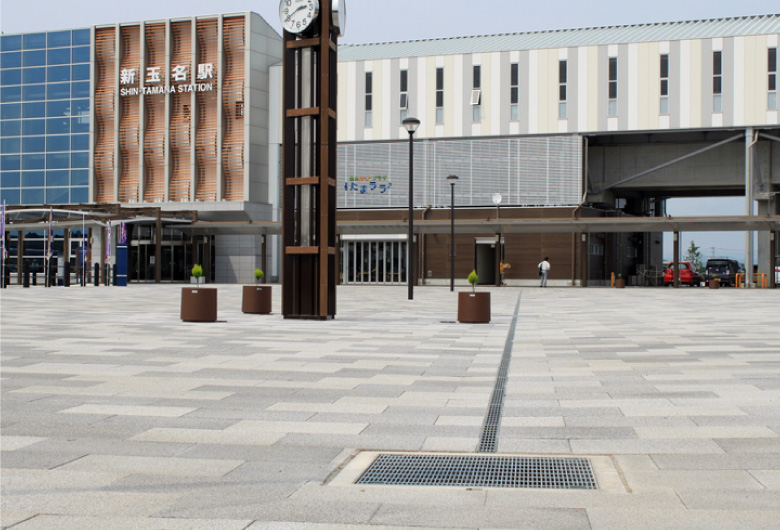

熊本県： 新玉名駅前：マルチスリット側溝R型
熊本県： 新玉名駅前歩道：マルチスリット側溝R型

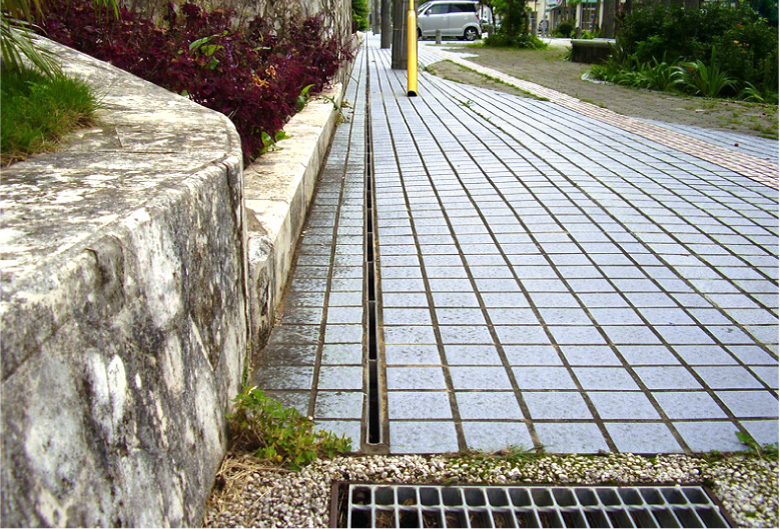

沖縄県：那覇空港内：マルチスリット側溝RS型
沖縄県：古波蔵団地：マルチスリット側溝RS型
工事採用実績
- 国
- 多数
- 公
- 多数
- 民
- 多数
提供可能地域
北海道 東北 関東 北陸 中部 近畿 中国 四国 九州 沖縄
施工手順
-

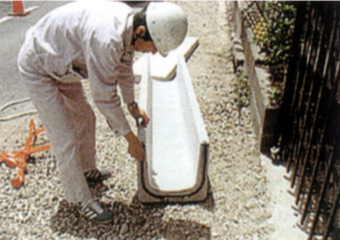

側溝敷設工：目地シール材装着
U型接合面の挿入孔に目地シール材を押込。
-

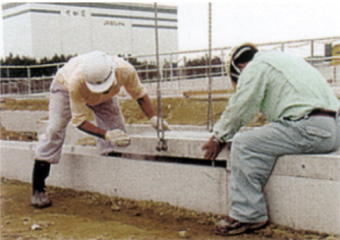

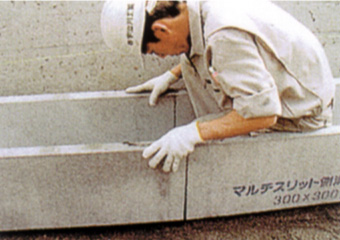

側溝敷設工：側溝据付
側溝同士の目地開きがないよう据付ける。
※勾配可変側溝として使用する場合は、調整コンクリートを打設する。 -
蓋架設工：ロックピン
U型天端部のピン穴にロックピンをセットする。
ピン穴には異物混入防止用キャップが付いているので、必ずキャップを取り外してからロックピンを差し込む。 -
蓋架設工：蓋架設
U型のロックピンに蓋の穴位置を合わせて降ろす。
側溝と蓋が完全にロックされる。
ロック後は取り外しが出来なくなるため注意。
側溝と蓋の間に異物を挟まない。
蓋と蓋、蓋と現場打ちコンクリートとの接合面がせり合いによる圧壊が起きそうな現場では接合面にクッション材等を使用。（例）重荷重直載の横断部・縦断勾配の坂部
排水性舗装対応の場合は、蓋側面開口部にエコキャップを取り付ける。
