SW可変深溝側溝
2024/09/09 更新-

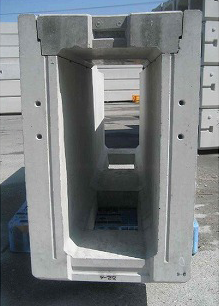

断面
-
断面
-

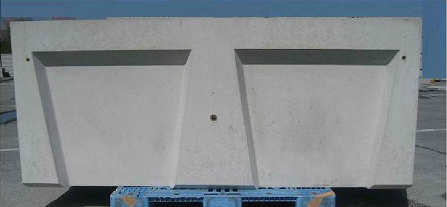

側面
-

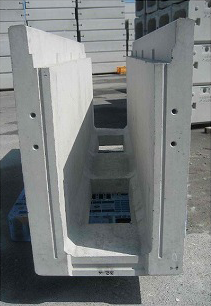

イメージ図
NETIS登録番号：QS-130006-A（旧登録）
概要
自由勾配深溝側溝で梁のないオープン構造とし、本体と蓋版のくさび状の凹凸を嵌合させた。
新規性
・梁のないオープン構造（底版付き）とした。
・本体と蓋版にくさび状の凹凸を設け、嵌合する構造とした。
・本体と蓋版にくさび状の凹凸を設け、嵌合する構造とした。
期待される効果
・梁部分をなくしたことで、インバートコンクリートの施工性が向上する。
・本体と蓋版のくさび状凹凸の嵌合により、ガタツキを軽減することが可能である。
・本体と蓋版のくさび状凹凸の嵌合により、ガタツキを軽減することが可能である。
適用条件
① 自然条件
・特になし。
② 現場条件
・製品据付けに必要な重機の設置スペース（バックホウ、クレーン機能付2.9t吊）として3.0m×4.5m程度必要。
・製品の仮置きスペース（施工延長により異なる）が必要。
③ 技術提供可能地域
・全国
④ 関係法令等
・特になし。
・特になし。
② 現場条件
・製品据付けに必要な重機の設置スペース（バックホウ、クレーン機能付2.9t吊）として3.0m×4.5m程度必要。
・製品の仮置きスペース（施工延長により異なる）が必要。
③ 技術提供可能地域
・全国
④ 関係法令等
・特になし。
使用する機械・工具
- コテ
- 専用吊り金具
- 転圧機
- バックホウ
施工事例・施工実績
施工手順
CAD
