DFTジョイント工法

2024/08/13 更新

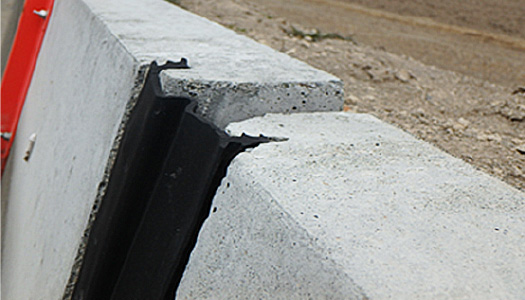

DFTジョイント

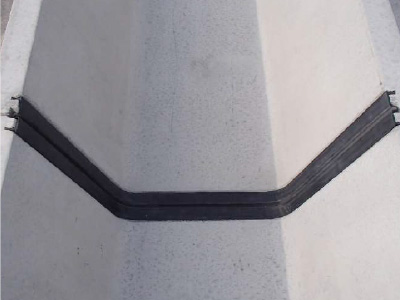

施工例：北海道胆振東部地震後のDFTジョイント設置個所
使用例① RCトラフ
使用例② PCフリューム
使用例③ ボックスカルバート

概要

耐候性・耐久性に優れたEPDM（エチレンプロピレンゴム）を活用した、寒冷地も含めた全天候型の目地補修工法。ゴムハンマーでクサビを溝に打ち込むだけの簡単な施工で、長期間の止水性能が期待できる。

お問い合わせ

製品概要 CAD/カタログ

公的評価番号等

NNTD登録番号：1329

期待される効果

①施工性
カッターでカットした溝に、DFTジョイントのくさび部をハンマーで打ち込むだけの高い施工性を実現。雨、雪、低温等の悪条件においても接着剤等の塗布の必要がなく、施工不良も発生しない。冬季施工においても防寒養生が不要で、コスト縮減が可能な工法。

②長寿命
原材料のEPDM（エチレンプロピレンゴム）は耐久性・対候性に優れており、長期間の使用が可能である。また、軟弱地盤の不等沈下による上下左右の段ずれにも追従し、長期にわたり止水性能を維持する。

③経済性
コンクリートカッターで溝を切ることで既設水路にも施工が可能なため、既設構造物を取り壊すことなく漏水対策ができる、高いライフサイクルコストを実現。

■適用範囲
　コンクリート現場打ち、PC・RC二次製品等の水路、トンネル等の目地補修。

■施工例
≪北海道胆振東部地震≫
　2018年9月6日震度7、2019年2月21日震度6弱後の厚真町におけるDFTジョイント設置個所において、水路のずれが発生しているが、DFTジョイントの可撓性で水密性を確保している。

■使用例

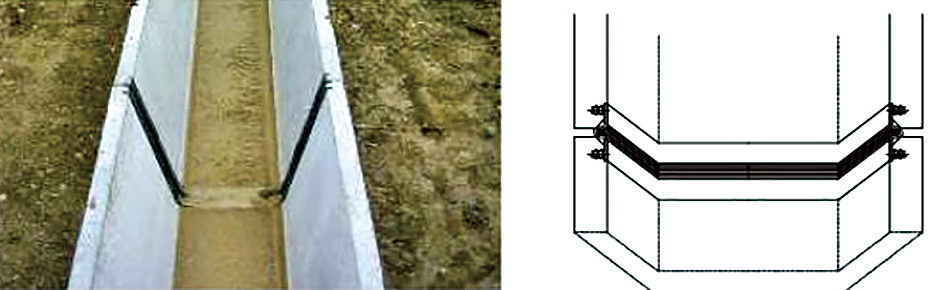

≪RCトラフ≫
　軟弱地盤の不等沈下に追従。
　また布設替え等による目地の取付も容易。

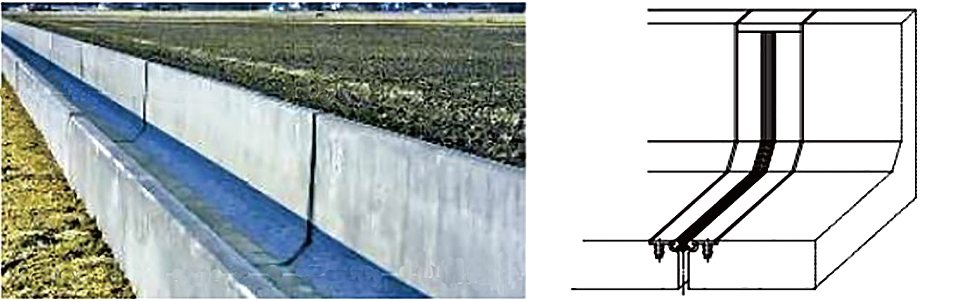

≪PCフリューム≫
　ロングスパンによる変位にも充分追従し、優れた対候性により、長期にわたり止水性能を維持。

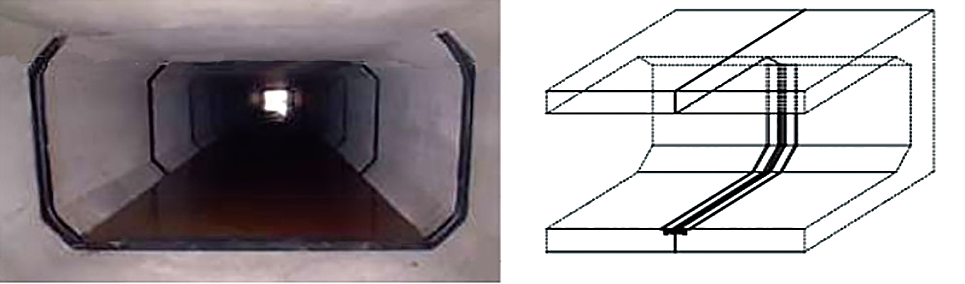

≪ボックスカルバート≫
　柔構造ボックスとして、軟弱地盤における地盤沈下に伴う変位に追従。
