鋼橋CIMシステム
2025/04/08 更新-

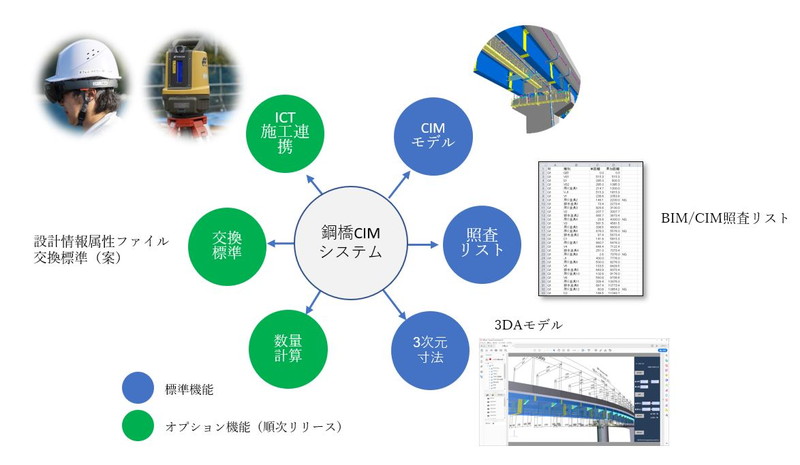

システム概要図
-
システム概要図
NETIS登録番号：KK-200014-VE
概要

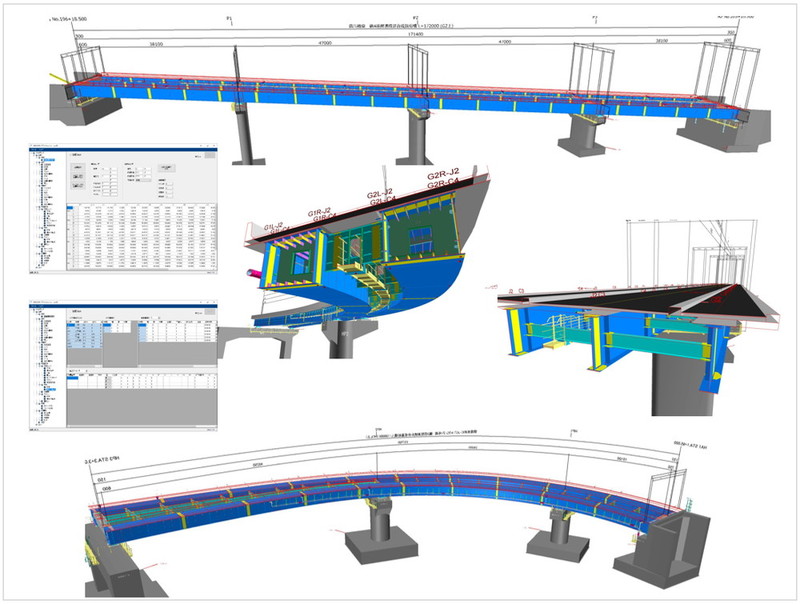

本システム上で線形座標、設計情報を入力設定すれば、AutoCAD上に鋼橋上部工のCIM3次元モデルを出力することが可能である。
対象部材は主桁、床組み、検査路、排水装置、添架物、床版、壁高欄、舗装で、CIM導入ガイドライン案のモデル詳細度300（主構造形状が正確なモデル）以上に対応している。
CIMモデル出力と同時に3D寸法線、BIM/CIM照査シート、属性情報を出力できる。
公的評価番号等
NETIS登録番号：KK-200014-VE
新規性
・設計情報をパラメータとして専用の画面より入力することで自動的にCIMモデルを作成できる。
・BIM/CIM照査リストを出力するので、CIMモデルの正確性確認が容易にできる。
・作成したCIMモデルと位置情報付き写真、3次元点群データおよび資機材等の3次元データとの重合せて施工管理に活用できる。
・BIM/CIM照査リストを出力するので、CIMモデルの正確性確認が容易にできる。
・作成したCIMモデルと位置情報付き写真、3次元点群データおよび資機材等の3次元データとの重合せて施工管理に活用できる。
期待される効果
・CIMモデル作成時間の短縮、架設シミュレーション、部材や付属物の干渉チェック等への活用による施工性向上
・施工性向上による労務コスト削減、工程短縮
・MR（複合現実）技術、AR（拡張現実）技術との連携による、施工管理、出来形管理の高度化
・施工性向上による労務コスト削減、工程短縮
・MR（複合現実）技術、AR（拡張現実）技術との連携による、施工管理、出来形管理の高度化
適用条件
① 自然条件
・特になし
② 現場条件
申請技術の必要動作環境は下記のとおり
・OS : Windows10
・CPU : プロセッサ2.0GHz以上
・HDD : 1GB以上の空き容量あり
・メモリ : 16GB
・グラフィックカード DirectX9.0c
・モニタ解像度 : 1920x1080
③ 技術提供可能地域
・日本全国技術提供可能
④ 関係法令等
・特になし
・特になし
② 現場条件
申請技術の必要動作環境は下記のとおり
・OS : Windows10
・CPU : プロセッサ2.0GHz以上
・HDD : 1GB以上の空き容量あり
・メモリ : 16GB
・グラフィックカード DirectX9.0c
・モニタ解像度 : 1920x1080
③ 技術提供可能地域
・日本全国技術提供可能
④ 関係法令等
・特になし
